Inforce 4 ящика 06-01-18 [2/2] Извлечение ящиков из корпуса тележки показано на рис 2

Содержание

• Паспорт 1
• Т гсе 1
• Тележка инструментальная 1
• Штогсе 1
• Аккуратно вскройте упаковку 2
• Артикул 06 01 14 06 01 15 06 01 18 2
• Внимание поворотные колеса устанавливаются с одной стороны тележки см рис 1 2
• Внимание ручка устанавливается с той же стороны что и поворотные колеса 2
• Извлечение ящиков из корпуса тележки показано на рис 2 2
• Инструкция по сборке 2
• Инструментальная тележка служит для организации рабочего пространства предназначена для хранения и перемещения инструментов и запасных частей используется в ремонтных мастерских автосервисах гаражах и на производстве 2
• К колесным опорам в которых заранее установлены резьбовые втулки мб 2
• Количество шт 2
• Комплектность 2
• Механизма запирание происходит при полностью задвинутых ящиках 2
• Наименование 2
• Поворотом ключа в замке б убедитесь в срабатывании запирающего 2
• Прикрепите ручку 3 с помощью винтов мб к корпусу 1 в котором 2
• Проверьте комплектность поставки рис 1 номера позиций на рисунке 2
• С помощью болтов мб х 16 шайб гроверов и шайб аб прикрепите колеса 7 8 9 2
• Соответствуют позициям в таблице комплектность поставки 2
• Также установлены резьбовые втулки мб 2
• Технические характеристики 2
• Штогсе штогсе 2

Похожие устройства

• IRONMEBEL worky-4 M-IM.004-7016/3003 Инструкция
• IRONMEBEL worky-6 M-IM.006-7016/3003 Инструкция
• Jtc 3931+5639+578 Инструкция
• Jtc 5021+344 Инструкция
• Сорокин 9.2 Инструкция по эксплуатации
• Toollbox серии premium ТВР-7 RAL 2008 Инструкция к Toollbox premium ТВР-7 RAL 2008
• Iek Brite ра10-брч черный BR-S40-K02 Инструкция
• Верстакофф TNC 795.4 135001 Руководство по сборке и эксплуатации тележки TECNIC
• Верстакофф TNC 795.5 135002 Руководство по сборке и эксплуатации тележки TECNIC
• Верстакофф TNC 950.4 135005 Руководство по сборке и эксплуатации тележки TECNIC
• Верстакофф TNC 950.5 135006 Руководство по сборке и эксплуатации тележки TECNIC
• Верстакофф TNC 950.7 135008 Руководство по сборке и эксплуатации тележки TECNIC
• Верстакофф TNC 950.8 135009 Руководство по сборке и эксплуатации тележки TECNIC
• Верстакофф SELF 850.5 136001 Инструкция
• Wellmet ML0C-010011 M-1163007811 Паспорт изделия
• Wellmet MLOC открытая M-1444006254 Инструкция по сборке
• Wiederkraft WDK-903B Инструкция
• Верстакофф TNC P3.C 125367 Руководство по сборке и эксплуатации тумба TNC XL
• Верстакофф TNC P4.C 125368 Руководство по сборке и эксплуатации тумба TNC XL
• Верстакофф TNC P7.C 125371 Руководство по сборке и эксплуатации тумба TNC XL

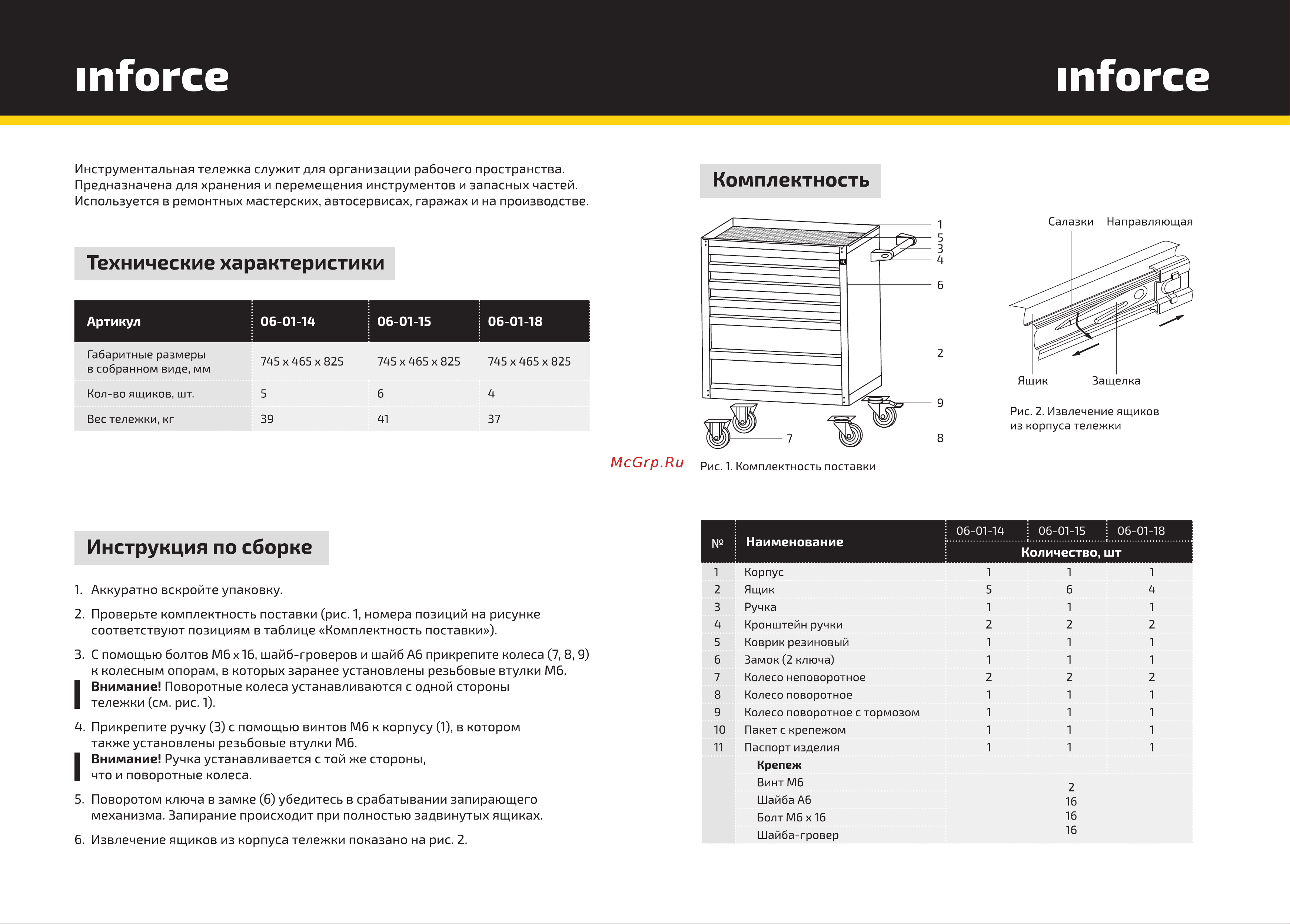

штогсе штогсе Инструментальная тележка служит для организации рабочего пространства Предназначена для хранения и перемещения инструментов и запасных частей Используется в ремонтных мастерских автосервисах гаражах и на производстве Комплектность Салазки Направляющая Технические характеристики Артикул 06 01 14 06 01 15 06 01 18 Габаритные размеры в собранном виде мм 745 х 465 х 825 745x465x825 745x465x825 Кол во ящиков шт 5 6 4 Вес тележки кг 39 41 37 Ящик Защелка Рис 2 Извлечение ящиков из корпуса тележки Рис 1 Комплектность поставки 06 01 14 Инструкция по сборке 1 Аккуратно вскройте упаковку 2 Проверьте комплектность поставки рис 1 номера позиций на рисунке соответствуют позициям в таблице Комплектность поставки 3 С помощью болтов Мб х 16 шайб гроверов и шайб Аб прикрепите колеса 7 8 9 к колесным опорам в которых заранее установлены резьбовые втулки Мб Внимание Поворотные колеса устанавливаются с одной стороны тележки см рис 1 I 4 Прикрепите ручку 3 с помощью винтов Мб к корпусу 1 в котором также установлены резьбовые втулки Мб Внимание Ручка устанавливается с той же стороны что и поворотные колеса 5 Поворотом ключа в замке б убедитесь в срабатывании запирающего механизма Запирание происходит при полностью задвинутых ящиках 6 Извлечение ящиков из корпуса тележки показано на рис 2 Наименование 1 2 3 4 5 6 7 8 9 10 11 Корпус Ящик Ручка Кронштейн ручки Коврик резиновый Замок 2 ключа Колесо неповоротное Колесо поворотное Колесо поворотное с тормозом Пакет с крепежом Паспорт изделия Крепеж Винт Мб Шайба Аб Болт Мб х 16 Шайба гровер 06 01 15 06 01 18 Количество шт 1 5 1 2 1 1 2 1 1 1 1 1 6 1 2 1 1 2 1 1 1 1 2 16 16 16 1 4 1 2 1 1 2 1 1 1 1
