Паспорт

Тележки инструментальные: серия MasterLine с полками

www.wellmet-msk.ru

1. НАЗНАЧЕНИЕ

1.1. Тележки инструментальные серии MasterLine предназначены для организации мобильных рабочих мест.

1.2. Тележки инструментальные могут использоваться в любых бытовых и производственных зонах.

1.3. Тележки инструментальные поставляются в разобранном виде.

1.4. Номинальные значения климатических факторов по ГОСТ 15150-69 исполнения УХЛ 4

1.5. Перед началом эксплуатации изделия внимательно прочитайте данный паспорт, в котором содержится информация об устройствах

изделия, правилах его эксплуатации, хранения и транспортирования.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1 2.1. Основные технические данные и характеристики представлены в таблице 1

* Без учёта метиза, навесок и ручки.

** Высота лицевой панели/внутренняя высота лотка, мм.

*** Максимальное кол-во ящиков, устанавливаемых в одну тележку – до 6шт.

3. ОПИСАНИЕ ИЗДЕЛИЯ

3.1. Тележка инструментальная (рис.1,2) состоит из металлических уголков (поз.1) и полок (поз.2).

3.2. Уголки с полками устанавливается на четыре колёсные опоры (поз.3). Две неповоротные и две поворотные. Одна из опор поворотных

оснащена тормозом.

3.3. На одной из меньших боковых сторон корпуса устанавливается ручка (поз.4) для перемещения.

3.4. Верх корпуса закрывается резиновым (рифлёным) ковриком (поз.5).

3.5. Дополнительно в комплектацию тележки ML0C-010011 входят: экран перфорированный (поз.6), кронштейны экрана (поз.7), ящик

выдвижной с кронштейнами (поз.8). Также входят аксессуары указанные в (Таблице 2).

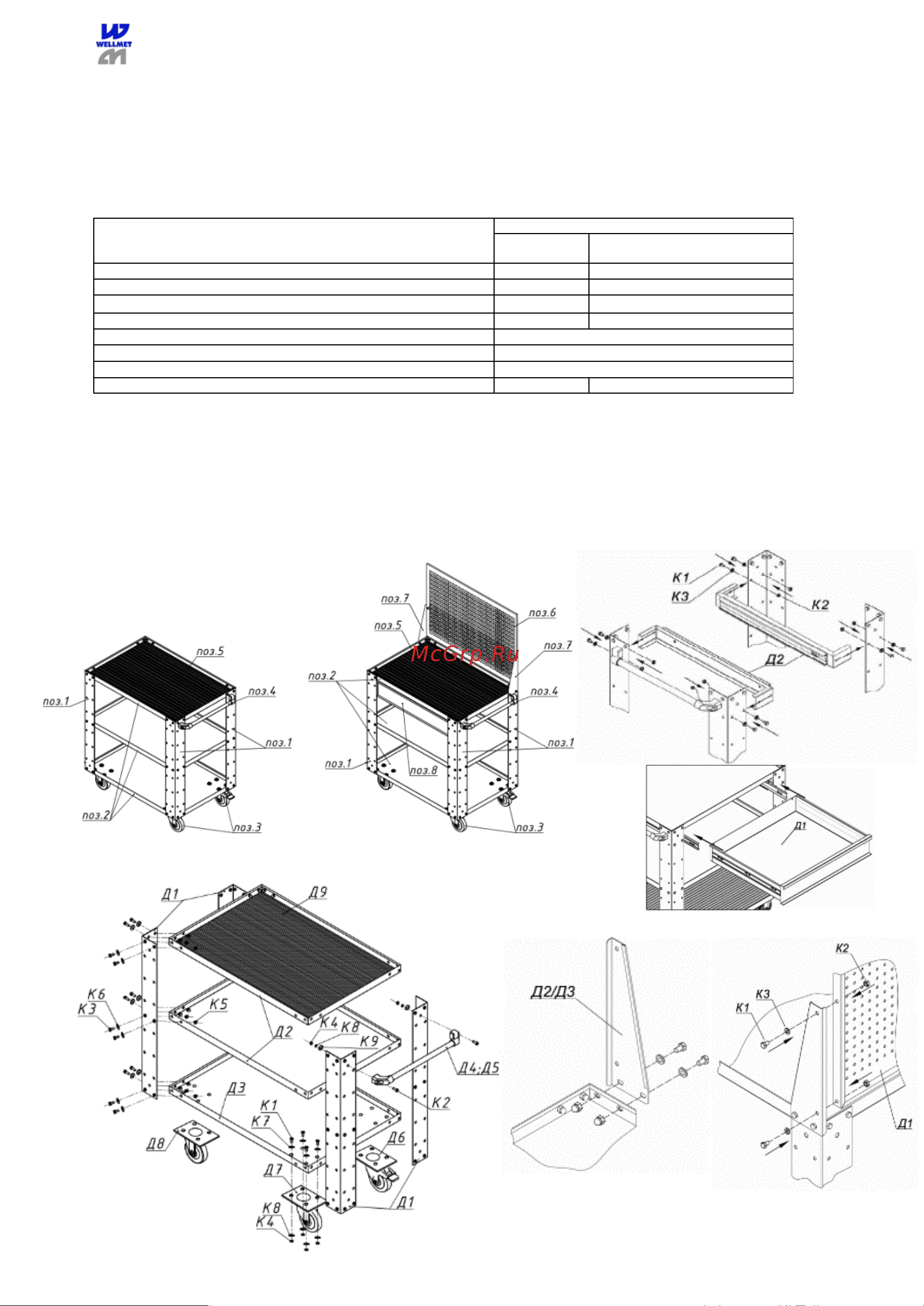

Рис. 1 Тележка ML0C (базовая) Рис. 2 Тележка ML0C-010011

Рис.4 Схема сборки ящика для ML0C-010011

Рис. 3 Схема сборки ML0C Рис. 5 Схема сборки экрана для ML0C-010011

(базовая)

Наименование параметра

Варианты исполнения

ML0C

ML0C-010011

Габаритные размеры (ВхШхГ), мм. *

855х755х505

1350х755х505

Количество выдвижных ящиков 100/82**, шт.

1***

Внутренние размеры ящика (ШхГ) рабочие, мм.

565х475

Максимальная распределенная нагрузка на ящик, кг.

Внутренние размеры полки (ШхГ) рабочие, мм.

747х497

Максимальная распределённая нагрузка на полку, кг.

100

Максимальная распределенная нагрузка на всю тележку, кг.

220

Масса, кг.
