Паспорт
Тележки инструментальные: серия MasterLine с полками
www.wellmet-msk.ru

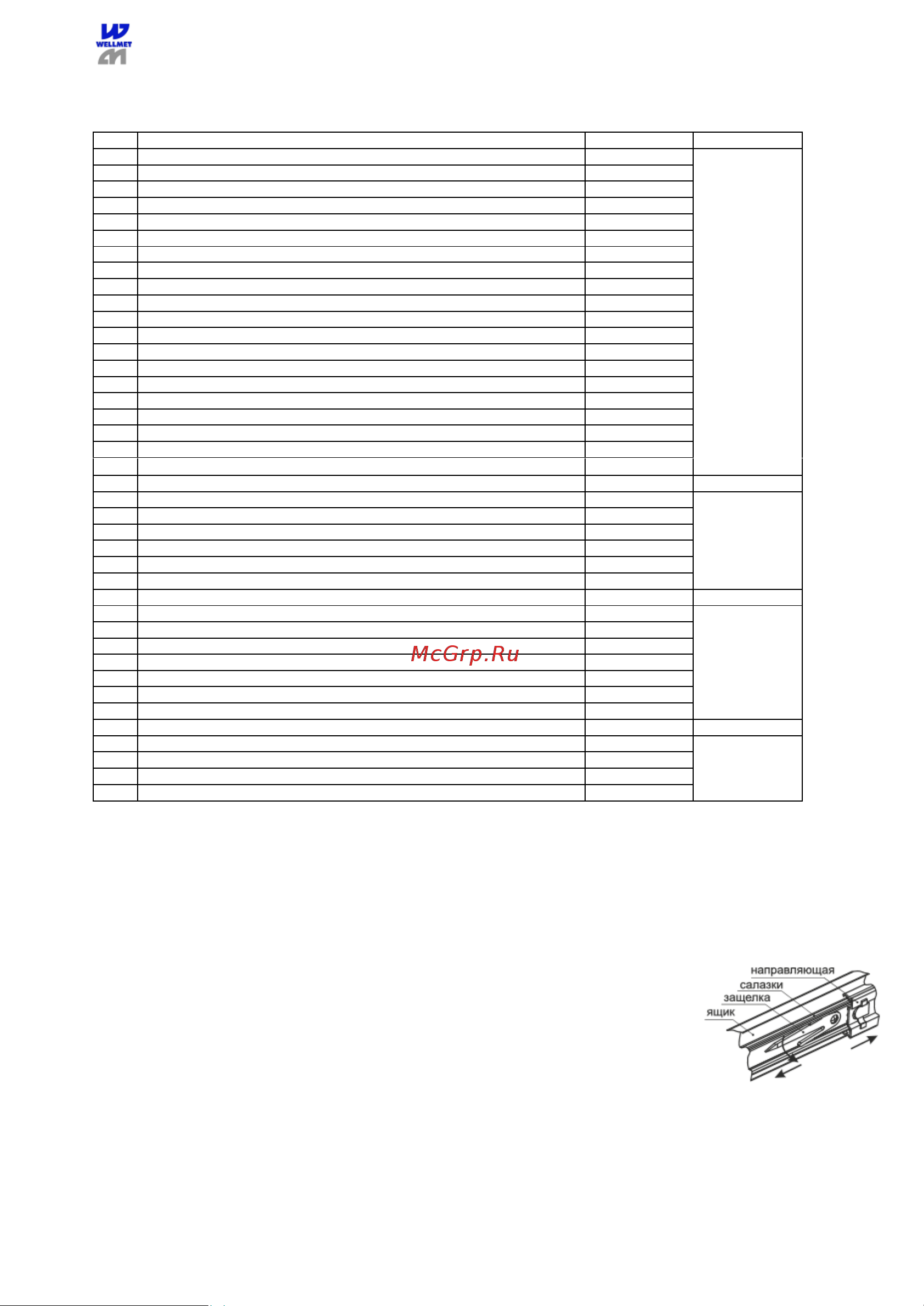

4. КОМПЛЕКТ ПОСТАВКИ
Таблица 2 4.1. Комплект поставки тележки инструментальной представлен в таблице 2.
п/п
Наименование (для комплектации ML0C Базовая)
Количество, шт.
Примечания
Д1
Уголок
4
Рис. 3
Схема сборки
ML0C (базовая)
Д2
Полка
2
Д3
Полка нижняя (с отверстиями под колесные опоры)
1
Д4
Ручка OSKAR L=420мм. (трубка ручки)
1
Д5
Ручка OSKAR L=420мм. (уголок ручки)
2
Д6
Колёсная опора поворотная с тормозом Scb42 (Ø100)
1
Д7
Колёсная опора поворотная Sc42 (Ø100)
1
Д8
Колёсная опора неповоротная Fc46 (Ø100)
2
Д9
Коврик резиновый для автомобилей (рифлёный) 745х495мм. ТУ 38 005272-76
1
К1
Болт с шестигранной головкой оц. М8х16 (DIN 933)
16
К2
Болт с шестигранной головкой оц. М8х30 (DIN 933)
2
К3
Болт с шестигранной головкой оц. М6х10 (DIN 933)
48
К4
Гайка М8 оцинкованная (DIN 934)
18
К5
Гайка колпачковая М6 оцинкованная (DIN 1587)
48
К6
Шайба плоская М6 оцинкованная (DIN 125)
48
К7
Шайба М8 увеличенная оцинкованная (DIN 9021)
16
К8
Шайба гроверная М8 оцинкованная (DIN 127B)
18
К9
Шайба плоская М8 оцинкованная (DIN 125)
2
Пакет 12*17 Zip-Lock
1
Комплект заводской упаковки (коробка, перегородки, прокладки и т.д.)
1 комплект
п/п
Наименование (ящик выдвижной для комплектации ML0C-010011)
Количество, шт.
Примечание
Д1
Ящик выдвижной
1
Рис. 4
Схема сборки
ящика для
ML0C-010011
Д2
Кронштейн ящика
2
К1
Болт с шестигранной головкой оц. М6х10 (DIN 933)
8
К2
Гайка М6 оцинкованная (DIN 934)
8
К3
Шайба плоская М6 оцинкованная (DIN 125)
8
Пакет 5*7 Zip-Lock
1
п/п
Наименование (экран перфорированный для комплектации ML0C-010011)
Количество, шт.
Примечание
Д1
Экран перфорированный ML0C
1
Рис. 5
Схема сборки
экрана для
ML0C-010011
Д2
Кронштейн экрана ML0C (правый)
1
Д3
Кронштейн экрана ML0C (левый)
1
К1
Болт с шестигранной головкой оц. М6х10 (DIN 933)
4
К2
Гайка М6 оцинкованная (DIN 934)
4
К3
Шайба плоская М6 оцинкованная (DIN 125)
4
Пакет 5*7 Zip-Lock
1
п/п
Наименование (аксессуары для комплектации ML0C-010011)
Количество, шт.
Примечание
1
Держатель ключей
1
2
Держатель отверток
1
3
Полка для баллончиков
1
4
Крючок 75мм.
3
5. СБОРКА И ПОДГОТОВКА ИЗДЕЛИЯ К ЭКСПЛУАТАЦИИ
Базовая комплектация ML0C:
5.1. Аккуратно вскройте упаковку (гарантийные обязательства не распространяются на отсутствие аккуратного вскрытия).
5.2. Проверьте комплектность поставки (позиции из «Таблицы2»).
5.3. Прикрепить уголки (Д1) к полкам (Д2, Д3) с помощью метиза (К3, К5, К6).
5.4. Прикрепить к нижней полке две колёсные неповоротные опоры (Д8) с помощью метиза (К1, К4, К7, К8), по меньшей боковой стороне,
противоположной предполагаемому месту установки ручки (Д4, Д5). Прикрепить к нижней полке две колёсные поворотные опор (Д6, Д7) с
помощью метиза (К1, К4, К7, К8) со стороны предполагаемого места установки ручки (Д4, Д5).
5.5. Установить ручку (Д4, Д5) с помощью метиза (К2, К4, К8, К9).
5.6. На изделие укладывается коврик резиновый (Д9), может укладываться на любую из полок.
5.7. Тележка готова к использованию.
Комплектация ML0C-010011:
5.8. К собранной тележке в базовой комплектации дополнительно устанавливается ящик выдвижной (Д1):
- установить кронштейн ящика (Д2) к стойкам (Рис. 4) с помощью метиза (К1, К2, К3);
- установить ящик в изделие по направляющим (Рис. 4). Для извлечения ящика необходимо полностью
выдвинуть ящик из тележки и отжать рычаги защёлок с двух сторон ящика (рис. 6).
5.9. К собранной тележке в базовой комплектации дополнительно устанавливается экран перфорированный (Д1): Рис. 6
- установить кронштейны экрана (Д2, Д3) к изделию (Рис. 5) при помощи имеющегося метиза в базовой комплектации;
- установить (Рис. 5) экран перфорированный (Д1) к кронштейнам (Д2, Д3) с помощью метиза (К1, К2, К3).
5.10. К собранной тележке в комплектации ML0C-010011 устанавливаются на экран перфорированный: держатель ключей, держатель
отвёрток, полка для баллончиков и 3 крючка 75 мм. Крючки навешиваются на экран через круглые отверстия. Остальные аксессуары крепятся
2-я язычками в квадратные отверстия экрана перфорированного. При необходимости их можно закрепить через круглые отверстия винтом
М5х10 с гайкой. Метиз в комплект не входит.
5.11. Тележка готова к использованию.
