Инструкция по установке и эксплуатации

ВАРОЧНЫЕ ПОВЕРХНОСТИ

Пожалуйста, помните:

Чтобы гарантировать циркуляцию воз-

духа в достаточной степени под газовой

варочной поверхностью, необходимо

оставить расстояния, не менее 10 см,

до любого выдвижного ящика, любой

перегородки или духовки, которые мо-

гут располагаться под газовой варочной

поверхностью.

Если газовая варочная поверхность

устанавливается вместе с духовкой, не-

обходимо следовать инструкциям изго-

товителя духовки, и обеспечить венти-

ляцию, как показано на рис. 6. При этом

размеры зазоров С, Е должны быть не

менее 30 мм, D – 10 мм.

В любом случае, если духовка яв-

ляется газовой, то обе части обору-

дования должны быть связаны с га-

зовой магистралью и электрической

цепью независимо.

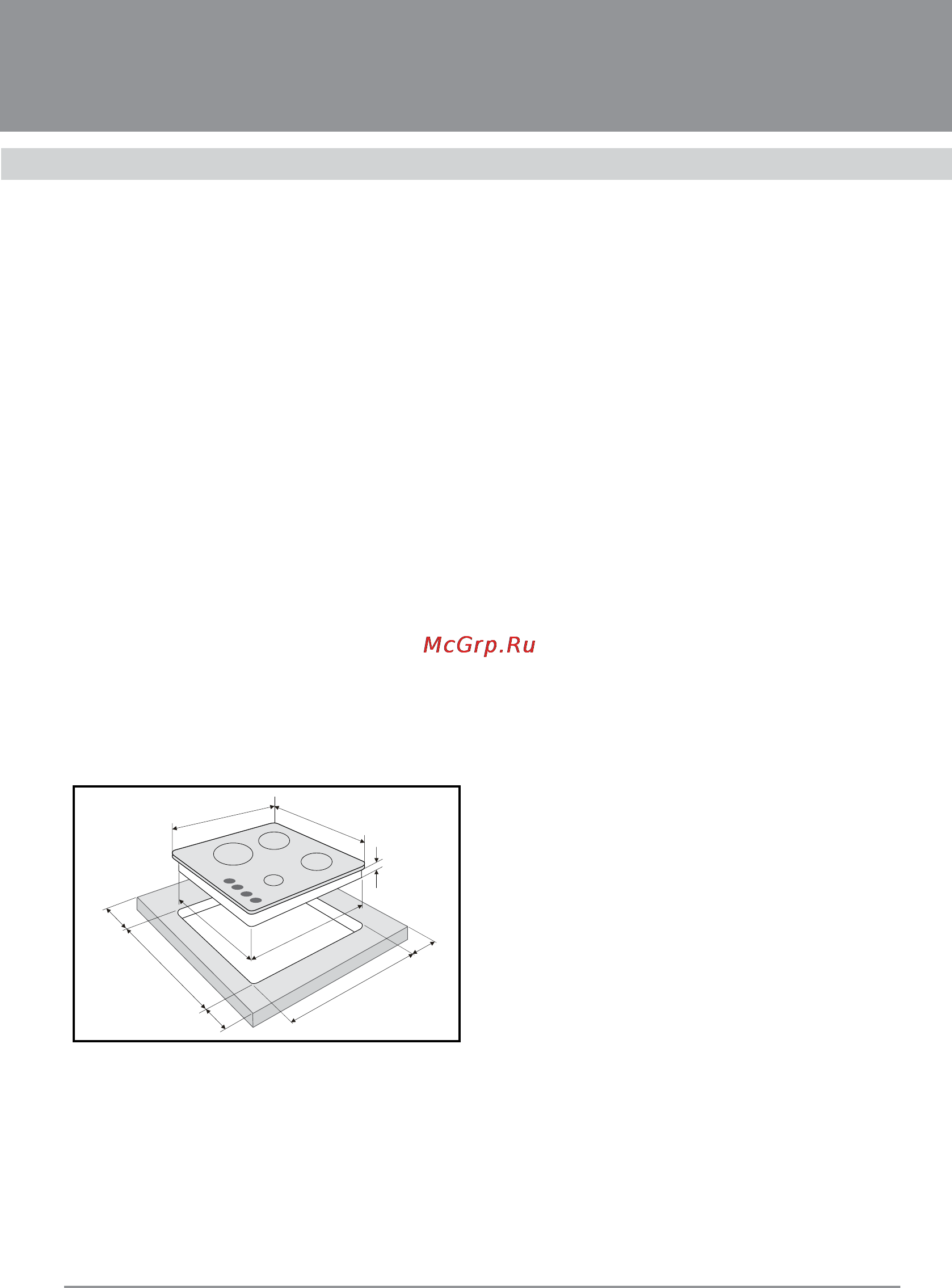

Рис. 5

510

580

550

50 min

555

36,4

475

470

Крепление газовой варочной

поверхности к столешнице

Сделайте вырез в кухонном рабочем

столе в соответствии с заданными раз-

мерами, показанными на рис. 5.

Древесные волокна, которые ис-

пользуются при изготовлении рабочей

поверхности столов (столешницы), от-

носительно быстро набухают при намо-

кании. Поэтому нанесите на торцевую

поверхность выреза специальный клей

или герметик, защищающий эту поверх-

ность от пара или конденсирующейся

влаги, которая может появляться с ниж-

ней стороны кухонного рабочего стола.

Прежде чем монтировать газовую ва-

рочную поверхность в подготовленную

для нее нишу (см. рис. 5) необходимо

прикрепить прилагаемую клеящуюся

уплотнительную прокладку С по нижне-

му краю варочной поверхности. Крепить

прокладку необходимо равномерно по

всему периметру, не допуская ни раз-

рывов, ни наложений. Для этого сни-

мите поддерживающие решетки для

посуды, колпачки, пламярассекатели и

переверните газовую варочную поверх-

ность, следя за тем, чтобы не повредить

свечи розжига и термоэлементы «газ-

контроля». Приклейте уплотнительную

прокладку С по углублению нижнего

края газовой варочной поверхности.

Поместите варочную поверхность в

подготовленную для нее нишу ровно по-

середине, придерживая ее снизу. Затем

нажмите на нее вниз так, чтобы газовая

варочная поверхность устойчиво опира-

лась на мебель. Эту операцию удобнее

выполнять вдвоем, чтобы не сместить

уплотнительную прокладку С.

Закрепите газовую варочную поверх-

ность к корпусу столешницы с помощью

входящих в комплект поставки скоб А и

шурупов В (см. рис. 6a).

Если изолирующая уплотнительная

прокладка С поставлена правильно, она

обеспечит полную защиту от проникно-

вения жидкости под газовую варочную

поверхность. Это особенно актуально

Схема в большем масштабе представлена

на стр. 20.
