Fubag IR 220 VRD сварочный ток 220 А, рабочее напряжение 150-240 В 41330 [5/11] Расшифровка пиктограмм и предупредительных знаков

Содержание

• Инструкция по эксплуатации 2
• Иьад 2
• Правила безопасности 2
• Инструкция по эксплуатации 3
• Аппарат имеет следующие функции 1 hot start автоматически увеличивает сварочный ток в момент касания электродом свариваемой поверхности что позволяет быстро зажечь дугу и начать сварку 2 arc force кратковременное увеличение силы тока в момент залипания электрода данная функция помогает капле оторваться от стержня электрода делая тем самым процесс переноса капель через дуговой промежуток четким и равномерным 3 anti sticking снижение сварочного тока с целью отделения залипшего электрода на изделии без повреждения обмазки 4
• Данный сварочный аппарат предназначен для работы при сетевом напряжении от 150 до 240в при пониженном напряжении электросети меньше 220в мощность сварочного тока падает что необходимо принимать во внимание при выборе параметров сварки и электрода инверторный аппарат для сварки штучными покрытыми электродами мма создан с использованием усовершенствованной технологии igbt аппарат позволяет производить сварку различными типами электродов рутиловыми базовыми и др основными характеристиками данного инверторного аппарата являются небольшой объем и легкий вес вследствие чего аппарат широко используется для выполнения ремонтных работ в полевых условиях с помощью данных моделей аппарата можно производить сварку способом в стандартном положении и сверху вниз в вертикальном положении наличие многочисленных средств защиты предохраняет аппарат от перегрева 4
• Инструкция по эксплуатации 4
• Описание 4
• Перенапряжения падения напряжения и т д 4
• Технические характеристики 4
• Инструкция по эксплуатации 5
• Расшифровка пиктограмм и предупредительных знаков 5
• Инструкция по эксплуатации 6
• Иьад 6
• Установка и подключение 6
• Устройство и условия работы 6
• Внимание 7
• Внимание для подключения аппарата используйте розетку с заземлением 7
• Инструкция по эксплуатации 7
• Иьад 7
• Внимание 8
• Инструкция по эксплуатации 8
• Иьад 8
• Сварочные работы 8
• Внимание 9
• Инструкция по эксплуатации 9
• Техническое обслуживание 9
• Внимание при проведении очистки аппарата следует принять все меры предосторожности во избежание удара электрическим током неквалифицированным работникам запрещено открывать корпус аппарата перед проведением очистки от пыли необходимо отключить источник питания и дождаться исчезновения индикации нолей на дисплее избегайте перегибание провода при проведении очистки 10
• Инструкция по эксплуатации 10
• Иьад 10
• Неисправности и их устранение 10
• Гарантийные обязательства 11
• Инструкция по эксплуатации 11
• Иьад 11
• Комплектация 11
• Хранение и транспортировка 11

Похожие устройства

• Fubag с электростартером и коннектором автоматики TI 10000 A ES 431742 Инструкция к товару
• Dantex CONCORDE INVERTER RK-09SCDGI/RK-09SCDGIE 64953427 руководство эксплуатации кондиционера
• Dantex RK-09SDMI/RK-09SDMIE комплект 64952859 Инструкция по монтажу и эксплуатации
• Dantex RK-09SSI2/RK-09SSI2E комплект 64938237 Инструкция по монтажу и эксплуатации
• Dantex RK-12SSI2/RK-12SSI2E комплект 64938242 Инструкция по монтажу и эксплуатации
• Electrolux ATRIUM EACS/I-07HAT/N3_20Y комплект НС-1295832 Инструкция к Electrolux EACS/I-07HAT/N3_20Y НС-1295832
• Electrolux ATRIUM EACS/I-09HAT/N3_20Y комплект НС-1295833 Инструкция к Electrolux EACS/I-07HAT/N3_20Y НС-1295832
• LG серия AIR PURICARE AP12RK.NSJR внутренний блок/ AP12RK.UA3R внешний блок 64950265 руководство пользователя
• LG серия ARTCOOL OBJET AG09BK.NSJR внутренний блок кондиционера / AG09BK.UA3R наружный блок кондиционера, цвет тёмно-зелёный 64955425 Инструкция к товару
• LG серия OBJET Collection AG12BK.NSJR внутренний блок кондиционера / AG12BK.UA3R наружный блок кондиционера, цвет тёмно-зелёный 64955427 Инструкция к товару
• Loriot внутренний блок LAC-07AI-IN Инструкция к Loriot LAC-07AI-IN
• Neoclima серии Plasma NS/NU-HAL07FWI 53337 Инструкция
• LG AIR PURICARE AP09RK.NSJR внутренний блок/ AP09RK.UA3R внешний блок 64950263 руководство пользователя
• LG AIR PURICARE AP09RK.NSJR внутренний блок/ AP09RK.UA3R внешний блок 64950263 сертификат соответстывия
• Brima TIG-500P AC/DC программируемый 0008977 Инструкция
• Парма Электрон УЗИ-8А 02.008.00010 Руководство по эксплуатации
• Brima MZ 1000 С МПП С WF33 00000009278 Инструкция
• Сварог CUT 70 Инструкция к аппарату Сварог CUT 70
• Redhotdot HOT MIG-1 900622 HOT_MIG-1_900622
• Redhotdot HOT MIG-1 900622 Инструкция к инверторному полуавтомату RedHotDot MIG-1 900622

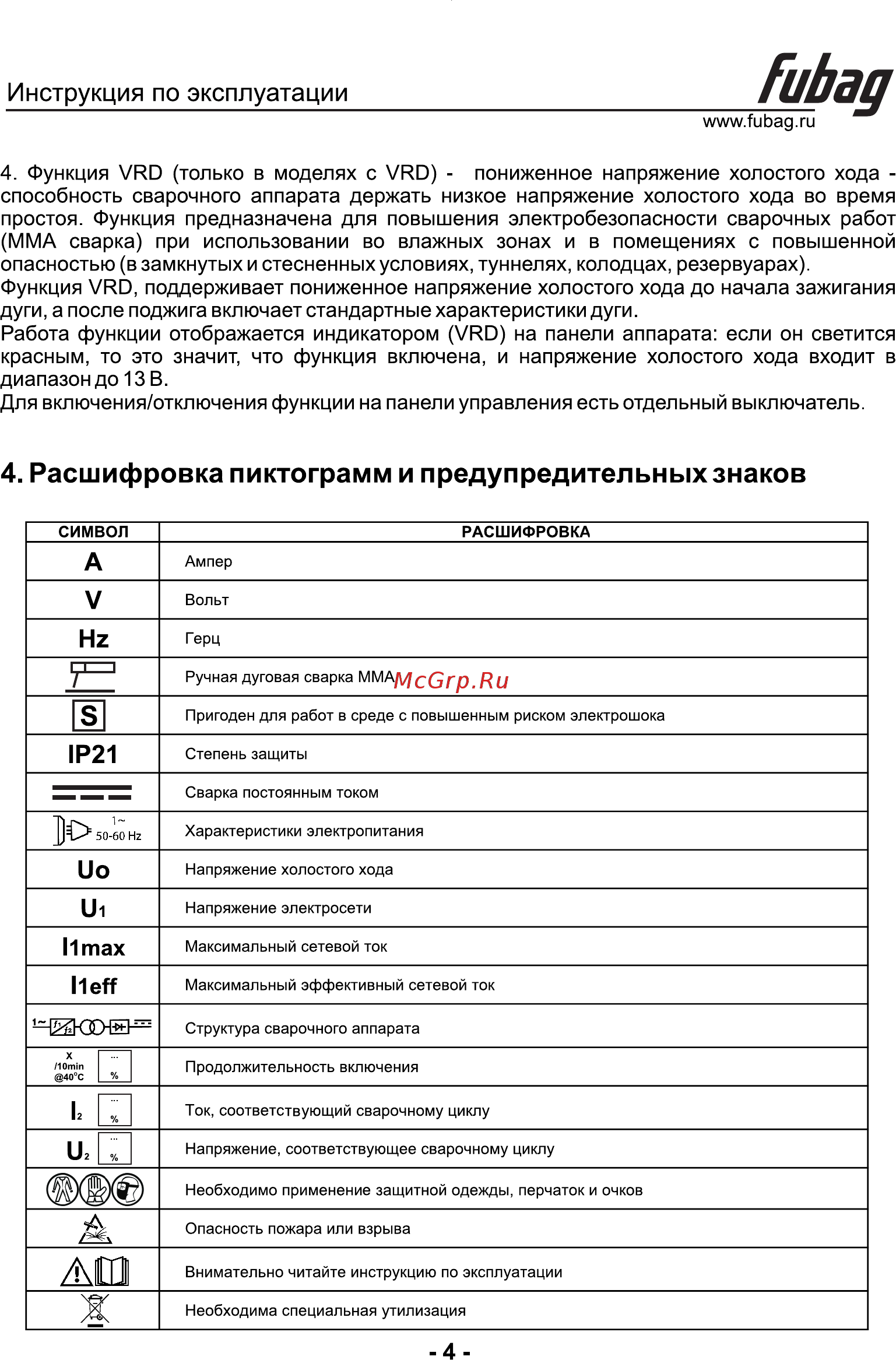

Fubag Инструкция по эксплуатации WWW fubag ru 4 Функция VRD только в моделях с VRD пониженное напряжение холостого хода способность сварочного аппарата держать низкое напряжение холостого хода во время простоя Функция предназначена для повышения электробезопасности сварочных работ ММА сварка при использовании во влажных зонах и в помещениях с повышенной опасностью в замкнутых и стесненных условиях туннелях колодцах резервуарах Функция VRD поддерживает пониженное напряжение холостого хода до начала зажигания дуги а после поджига включает стандартные характеристики дуги Работа функции отображается индикатором VRD на панели аппарата если он светится красным то это значит что функция включена и напряжение холостого хода входит в диапазон до 13 В Для включения отключения функции на панели управления есть отдельный выключатель 4 Расшифровка пиктограмм и предупредительных знаков СИМВОЛ РАСШИФРОВКА А Ампер V Вольт Hz Герц у 1 Ручная дуговая сварка ММА Пригоден для работ в среде с повышенным риском электрошока 1 IP21 Степень защиты ___ Сварка постоянным током Характеристики электропитания JO 50 60 Hz Uo Напряжение холостого хода Ui Напряжение электросети Umax Максимальный сетевой ток Heff Максимальный эффективный сетевой ток Структура сварочного аппарата X 10min 40 C 2 Uz Продолжительность включения Ток соответствующий сварочному циклу Напряжение соответствующее сварочному циклу 5 A Необходимо применение защитной одежды перчаток и очков Опасность пожара или взрыва Внимательно читайте инструкцию по эксплуатации И Необходима специальная утилизация 4
