Если для поддержки блока нужен задний держатель.

Если соединительная труба и кабель присоединяются с открытой передней панелью, расстояние от потолка

должно быть не менее 22 см и более, если соединительная труба и кабель присоединяются без передней панели

(со снятой панелью) расстояние от потолка должно быть не менее 11 см.

Шаг

2. Прикрепить

стене

монтажную

пластину

Монтажная пластина — это деталь, на которую устанавливается внутренний блок.

•

Отверните винты, которыми монтажная пластина крепится к задней стороне внутреннего блока.

•

Закрепите монтажную пластину на стене с помощью прилагаемых винтов. Убедитесь в том, что монтажная

пластина плотно прилегает к стене.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН

Если стена изготовлена из кирпича, бетона или подобных материалов, просверлите отверстия диаметром 5 мм и

вставьте в них прилагаемые дюбели. Затем закрепите монтажную пластину на стене, ввернув винты

непосредственно в дюбели.

Шаг

Просверлить

стене

отверстие

для

соединительного

трубопровода

1. Определите местоположение отверстия в стене, исходя из расположения монтажной пластины. См. раздел

«Размеры монтажной пластины».

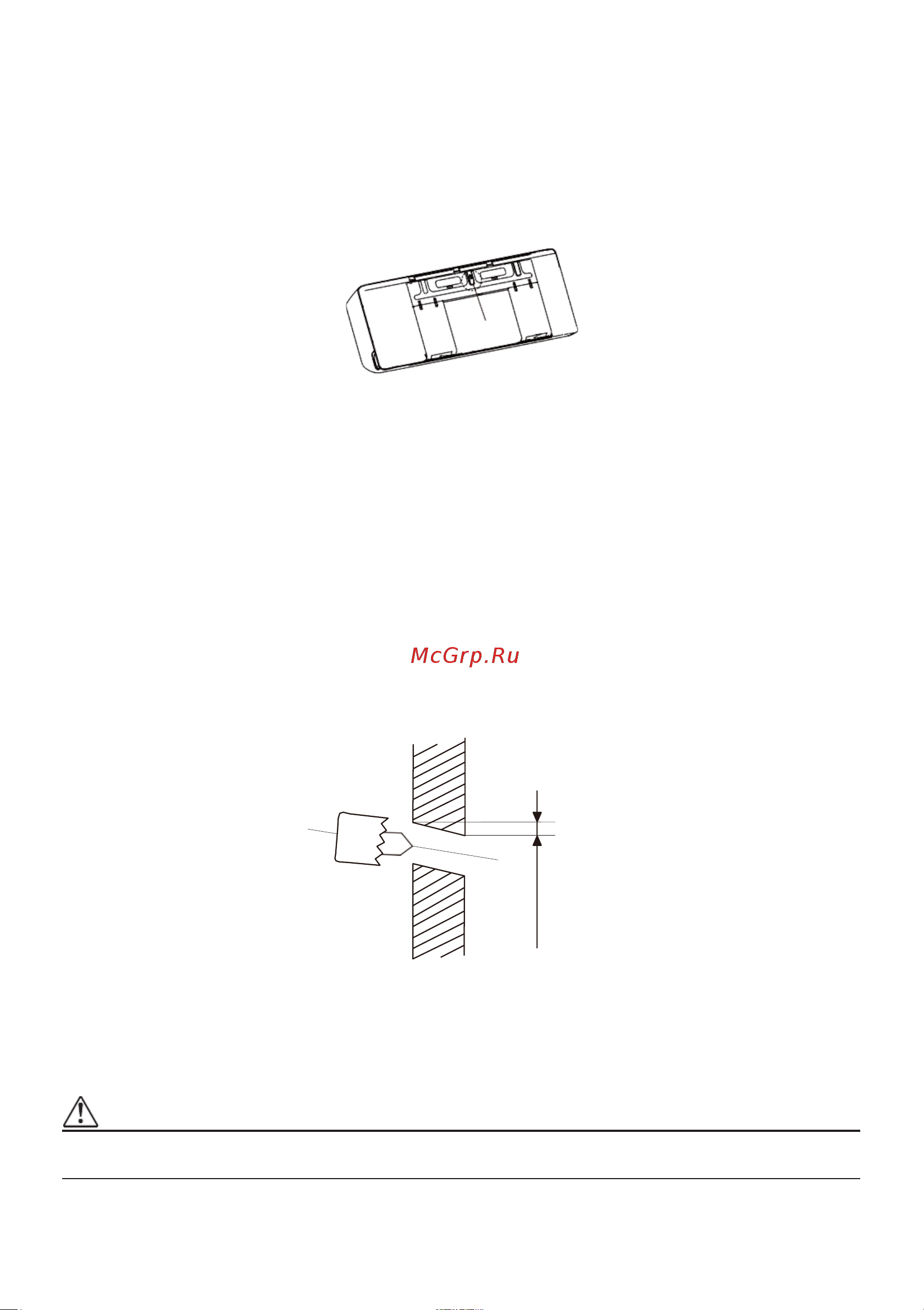

2. С помощью трубчатого сверла просверлите в стене отверстие диаметром 65 или 90 мм (в зависимости от

модели). Отверстие следует просверлить с небольшим наклоном вниз, чтобы наружный край отверстия был

ниже внутреннего края приблизительно на 5 - 7 мм. Это обеспечит свободный слив конденсата.

ПРИМЕЧАНИЕ: для кондиционеров с диаметром трубы газовой линии 16 мм и более диаметр стенного

отверстия должен составлять 90 мм.

3. Поместите в отверстие защитную манжету. Это защитит края отверстия и поможет герметизировать его

после завершения монтажа.

ОСТОРОЖНО!

При сверлении отверстия в стене соблюдайте осторожность, чтобы не повредить проводку, трубопроводы и другие

чувствительные элементы.

Стена

Помещение

Улица

5 - 7 мм

Винт
