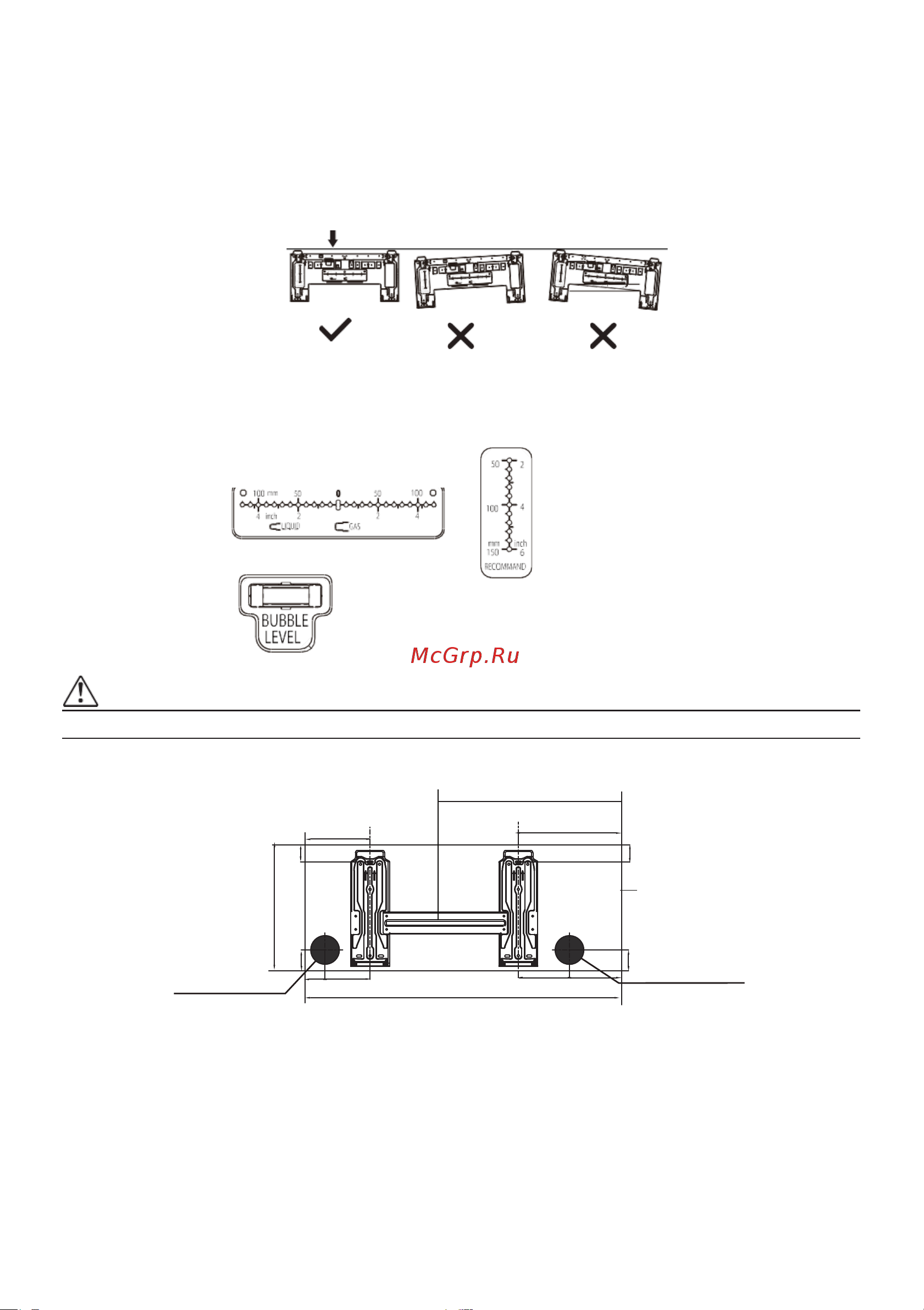

РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ

Различные модели имеют разные монтажные пластины.

Для удобства установки прилагается уровень, размеры выемки указаны на монтажной пластине.

Установите пластину и просверлите отверстие в стене в соответствии с указанными на монтажной платине.

См. следующий рисунок.

Правильное

положение

монтажной

пластины

Ед. изм.: мм

Горизонтальная линейка

Вертикальная

линейка

ОСТОРОЖНО!

Уровень на монтажной пластине несъемный. При его поломке вытрите протекшую жидкость.

Контур корпуса

внутреннего блока

Типоразмер А

Отверстие в

задней стенке

слева

65 мм

39 мм

285 мм

47 мм

715 мм

237 мм

Отверстие в

задней стенке

справа

45 мм

103 мм

130 мм

107 мм

148 мм

402 мм
