ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

1.4. Инвертор состоит из латунной (CW614N) никелированной

инвертирующей гильзы и сетчатого фильтроэлемента из нержавеющей стали

AISI 316.

2.Технические характеристики

№

Характеристика

Ед.изм.

Значение

Средний полный срок

службы

лет

Рабочее давление

МПа

1,6

Пробное давление

МПа

2,4

Температура рабочей среды

ºС

до 130

Пропускная способность

фильтра с установленным

инвертором ( в скобках

показана Кv фильтра без

инвертора)

5.1.

- 1/2″

м3/час

2,2 (3,15)

5.2.

- 3/4″

м3/час

3,8 (5,0)

5.3.

- 1″

м3/час

6,4 (9,9)

Размер ячеи

фильтроэлемента

мкм

500

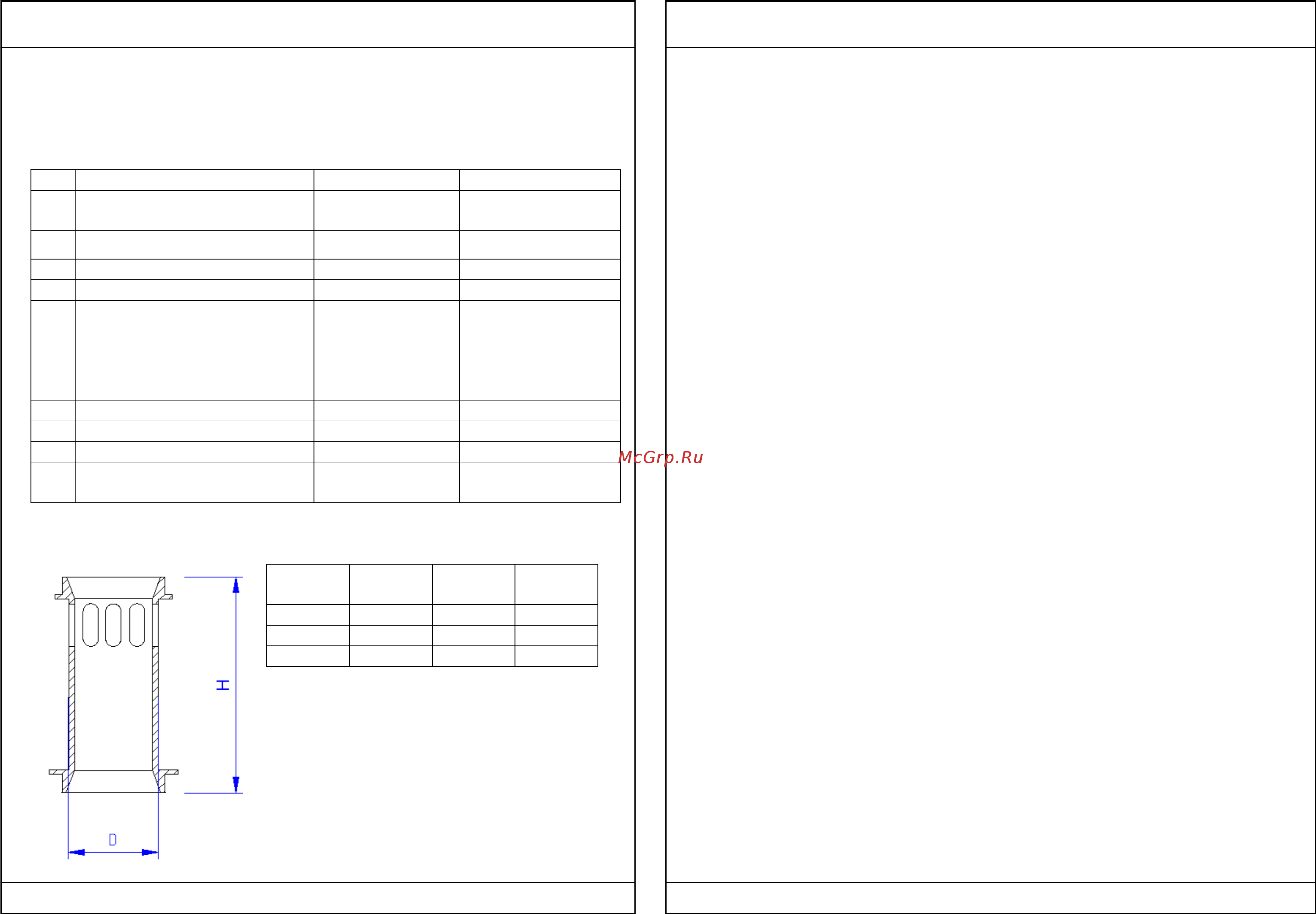

3. Габаритные размеры

4.Указания по монтажу

4.1. Инвертор устанавливается в фильтры VT.190; 191; 192 вместо

существующих фильтроэлементов таким образом, чтобы окошки в

инвертирующей гильзе располагались ближе к пробке фильтровальной

камеры.

4.2. Смысл в установке инвертора есть только тогда, когда существующий

фильтр механической очистки смонтирован неверно, а именно: пробка

фильтровальной камеры направлена вверх, и отсутствует возможность

развернуть фильтр.

5.Указания по эксплуатации и техническому обслуживанию

5.1. Инвертор должен эксплуатироваться при давлении и температуре,

изложенных в таблице технических характеристик.

5.2. Фильтр с установленным инвертором нуждается в более частой

прочистке, чем фильтр без инвертора.

5.3. Для очистки фильтроэлемента откручивается пробка фильтровальной

камеры, извлекается инвертор с фильтроэлементом; фильтроэлемент снимается

с инвертирующей гильзы и прочищается.

5.4. При сильном засорении или повреждении фильтроэлемент должен быть

заменён.

6. Условия хранения и транспортировки

6.1. Изделия должны храниться в упаковке предприятия –изготовителя по

условиям хранения 3 по ГОСТ 15150.

6.2. Транспортировка изделий должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150.

7.Утилизация

7.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от

24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах

производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране

окружающей среды» (с изменениями и дополнениями), а также другими

российскими и региональными нормами, актами, правилами,

распоряжениями и пр., принятыми во использование указанных законов.

7.2. Содержание благородных металлов: нет

Размер

фильтра

D,мм

Н,мм

Вес,г

1/2″

3/4″

1″
