МОНТАЖ

Распаковка и осмотр

Осмотрите устройство перед установкой. Проверьте, что содержимое коробки не повреждено.

В комплект инверторного оборудования входит:

Блок инвертора - 1 шт;

Руководство пользователя - 1 шт;

Кабель связи – 1 шт;

CD-диск с ПО – 1 шт;

Предохранитель постоянного тока – 1 шт (только для моделей 3кВА);

Кольцевая клемма – 1 шт (только для моделей 3кВА);

Вспомогательная пластина – 2 шт (только для моделей 3кВА);

Винты – 4 шт (не для моделей 1кВА с МРРТ).

Подготовка

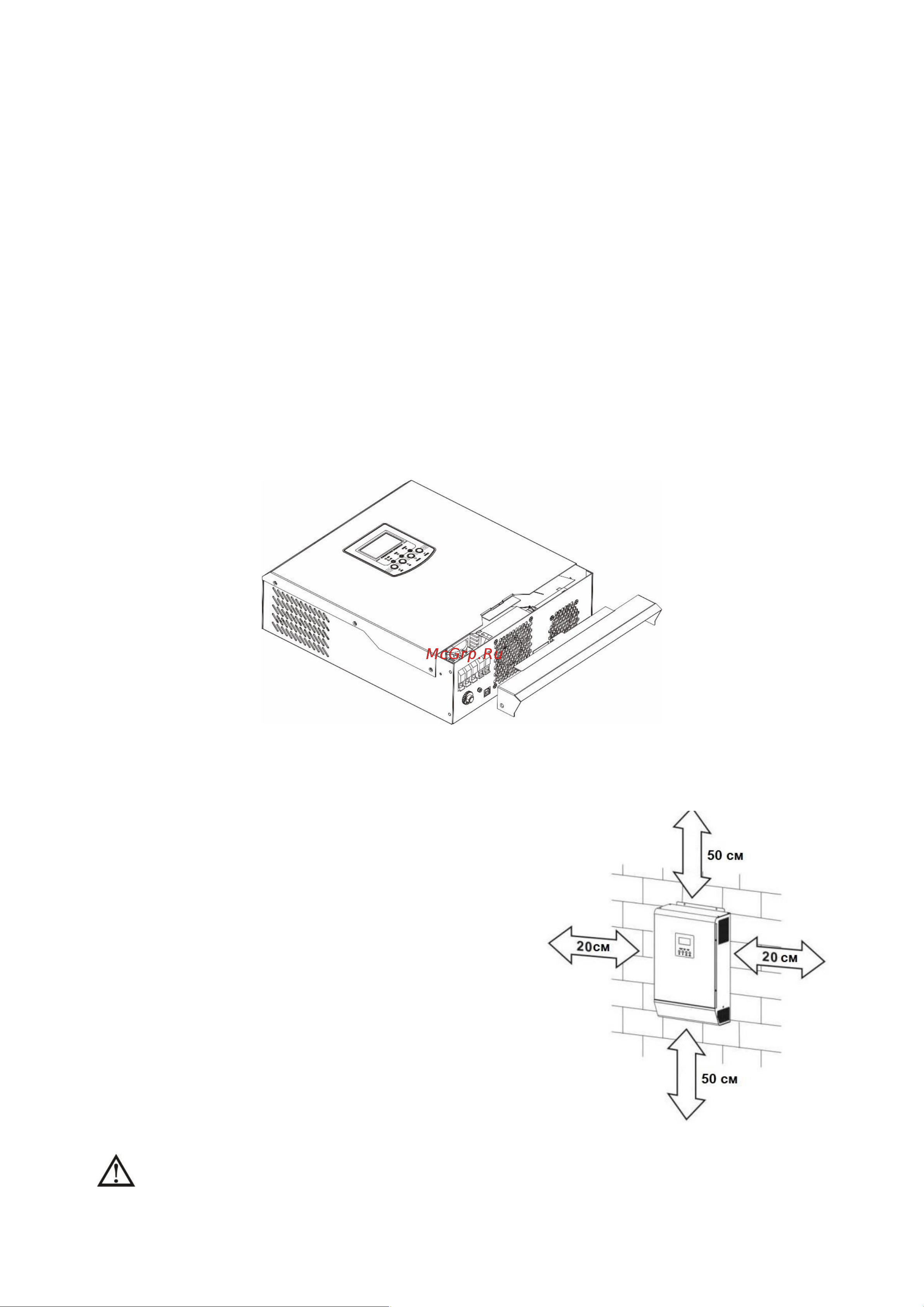

Перед тем как подключать к устройству кабели, отверните два винта и снимите нижнюю крышку как

показано на рисунке ниже:

Монтаж блока

При выборе места установки устройства необходимо учитывать следующее:

• Запрещено устанавливать инвертор на

легковоспламеняющихся строительных материалах;

• Инвертор необходимо устанавливать на прочной

поверхности;

• Инвертор следует устанавливать на уровне глаз,

чтобы можно было легко считывать показания

жидкокристаллического дисплея;

• Для оптимальной работы инвертора температура

окружающего воздуха должна быть в диапазоне от 0

°С до 55 °С;

• Рекомендуется устанавливать устройство на стене в

вертикальном положении;

• Для обеспечения достаточного теплоотвода и места,

необходимого для отсоединения проводов,

расстояние от других предметов и поверхностей

должно быть таким, как показано на рисунке справа.

ДАННОЕ УСТРОЙСТВО МОЖЕТ БЫТЬ УСТАНОВЛЕНО ТОЛЬКО НА БЕТОННЫХ ИЛИ

ДРУГИХ НЕГОРЮЧИХ ПОВЕРХНОСТЯХ
