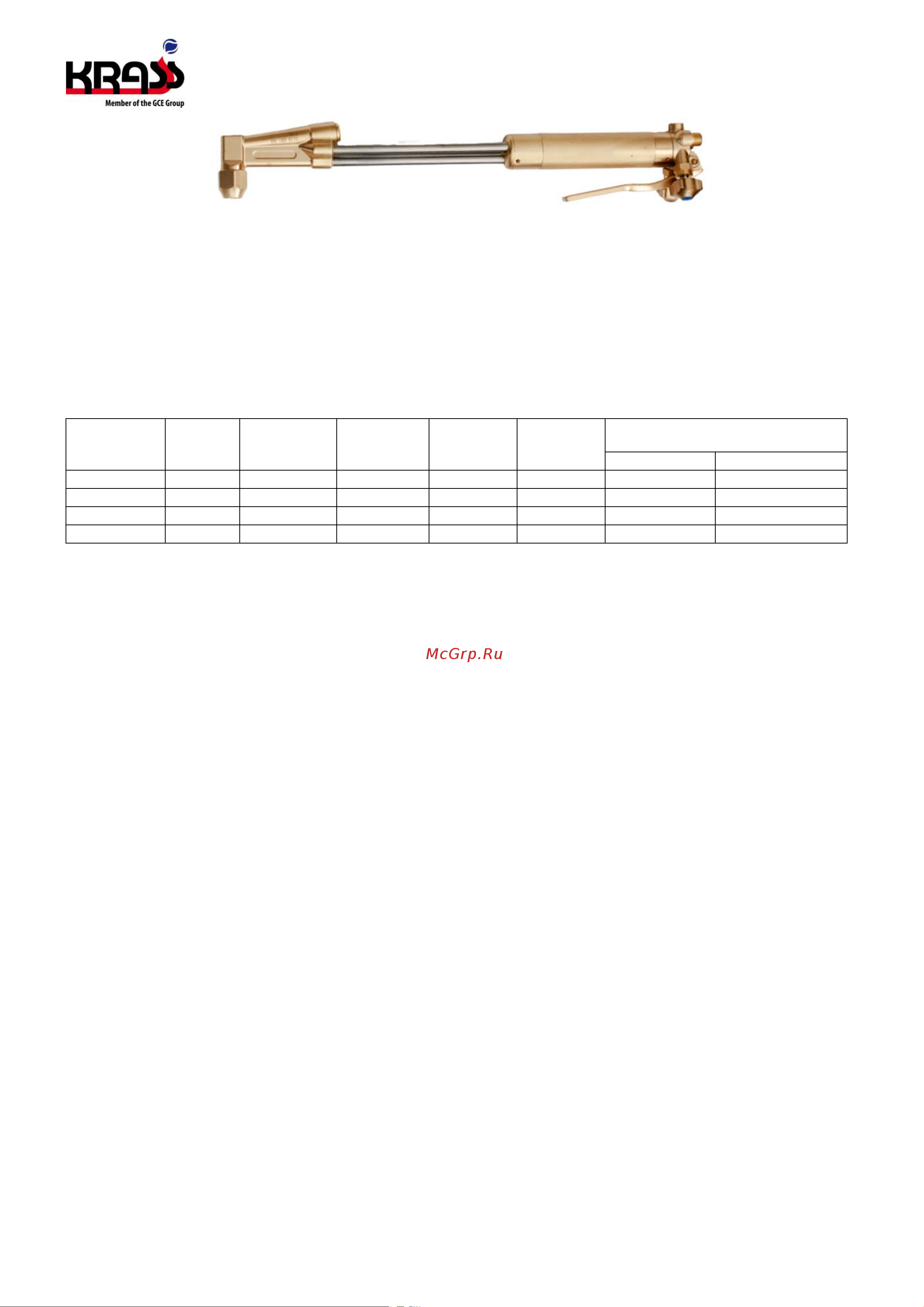

РЕЗАКИ ИНЖЕКТОРНЫЕ ДЛЯ РУЧНОЙ
КИСЛОРОДНОЙ РЕЗКИ ТИПА SIDER7
ПАСПОРТ
1. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1 Резаки инжекторные рычажные SIDER7 (именуемые в дальнейшем - резаки) предназначены для ручной газокислородной
резки (раскроя) листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм.
1.2 Основные параметры резаков соответствуют требованиям к резакам по ГОСТ5191-79
1.3 Исполнения резаков:
- для работы на пропан-бутане или природном газе (в качестве горючего газа применяется пропан-бутан или природный газ в
смеси с кислородом).
Климатическое исполнение резаков – УХЛ1 и Т1 по ГОСТ15150-69, но для работы в диапазоне температур от минус 20º до
плюс 40º.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Газ
Угол
наклона
головки
Толщина
разрезаемого
металла, мм
Тип
мундштуков
Масса кг, не
более
Габариты
мм, не
более
Присоединительные размеры /
Ниппель, мм
Горючий газ
Пропан
90
2–300
NFF, NX
1,2
55х95х460
G3/8LH”/6,3/9,0 мм
Пропан
75
2–300
NFF, NX
1,3
55х95х640
G3/8LH”/6,3/9,0 мм
Пропан
90
2–300
NFF, NX
1,6
55х95х1200
G3/8LH”/6,3/9,0 мм
Пропан
75
2–300
NFF, NX
1,6
55х95х1200
G3/8LH”/6,3/9,0 мм
3. КОМПЛЕКТ ПОСТАВКИ
Резак в сборе с гайкой крепления мундштука 1 шт.
Гайка G1/4” 1 шт.
Гайка G3/8” LH 1 шт.
Ниппель 6,3 мм 1 шт.
Ниппель 6,3/9,0 мм 1 шт.
* Мундштуки в комплект не входят
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Резак состоит из корпуса с регулировочными вентилями горючего газа и подогревающего кислорода, рычага режущего
кислорода, трубок со штуцерами смесительной камеры, инжектора и рукоятки. Ниппели для горючего газа и кислорода
присоединяются к штуцерам с помощью гаек. Штуцер горючего газа имеет левую резьбу.
4.2 Кислород через ниппель подается в корпус-ручку к вентилю подогревающего кислорода и рычагу режущего кислорода.
При открытии вентиля подогревающего кислорода кислород проходит через инжектор, создавая разряжение в смесительной камере,
способствующее засасыванию горючего газа и смешиванию его с кислородом.
Горючая смесь выходит из головки резака и, выходя через щелевые отверстия между наружным и внутренним мундштуками,
при воспламенении образует подогревающее пламя.
Подача кислорода для резки осуществляется через рычаг режущего кислорода, трубку наконечника и центральный канал
внутреннего мундштука.
4.5 Работа резака основана на нагреве подогревающим пламенем металла до температуры воспламенения с последующим
сжиганием его в струе режущего кислорода. Плавное регулирование мощности пламени и состава горючей смеси на каждом номере
мундштука производится вентилями и рычагом, ступенчатое – сменой мундштука
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1 При эксплуатации резака необходимо соблюдать:
- Межотраслевые правила по охране труда при производстве ацетилена, кислорода, процессе напыления и газопламенной
обработке металлов (ПОТ РМ-19-2001), утв. Постановлением Министерства труда и социального развития РФ от 14.02.2001г. № 11;
- Межотраслевые правила по охране труда при электро- и газосварочных работах (ПОТ РМ-020-2000), утв. Постановлением
Министерства труда и социального развития РФ от 9.10.2001г. №72;
- Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03), утвержденных
Постановлением Госгортехнадзора России от 11.06.2003г. №91.
5.2 К работе по сварке допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование,
соответствующее обучение, инструктаж, проверку знаний требований техники безопасности и имеющие практические навыки по
обслуживанию данного оборудования.
5.3 Во избежание ожогов, рабочие должны иметь спецодежду согласно «Типовым отраслевым нормам бесплатной выдачи
спецодежды, спецобуви и средств индивидуальной защиты работников машиностроительных и металлообрабатывающих
производств», утв. Министерством труда и социального развития РФ от 16.12.97.
5.4 Для защиты органов слуха сварщику следует применять средства индивидуальной защиты по ГОСТ Р 12.4.051.
5.5 Для защиты зрения от воздействия ультрафиолетовых и инфракрасных лучей пламени рабочие должны иметь защитные
очки закрытого типа по ГОСТ Р 2.4.013 со светофильтрами по ОСТ 21-6-87.
5.6 Работать при отсутствии средств пожаротушения на рабочих местах запрещается.
5.7 При эксплуатации резака применение дефектных и составных рукавов запрещается.
5.8 Работы с открытым пламенем должны осуществляться на расстоянии не менее:
- 10 метров от переносных генераторов ацетилена и групп баллонов;
- 3,0 метра от газопроводов.
