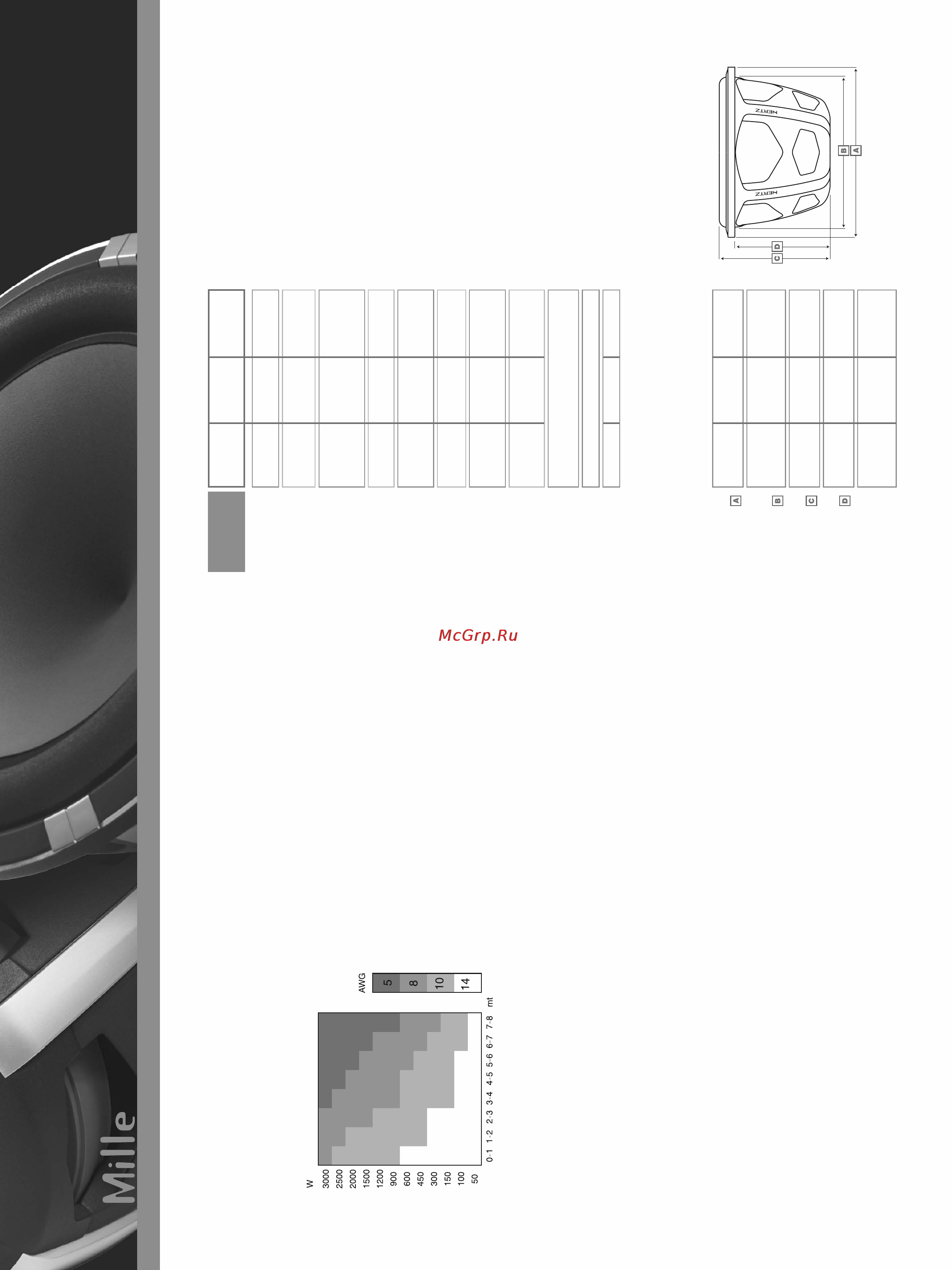

20 21
Technical
Italiano
Cablaggio
Il cablaggio di potenza riveste un ruolo estremamente importante poiché influenza direttamente il
fattore di smorzamento del sistema; nella tabella allegata potete trovare un’indicazione della
sezione del cavo, consigliata in funzione della lunghezza e della potenza applicata.
Limiti di garanzia
Vi preghiamo di leggere con cura i termini della garanzia e di conservare sia il libretto che la scatola
originale, per qualsiasi evenienza.
L’Elettromedia sui prodotti HERTZ offre una garanzia limitata alle seguenti condizioni:
Durata della garanzia: 2 anni.
Questa garanzia è applicabile solamente ai prodotti HERTZ venduti da rivenditori autorizzati
HERTZ.
I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure
sostituiti con un prodotto equivalente, a discrezione dell’Elettromedia.
Fuori Garanzia:
1. Danni cagionati da incidenti, abuso, funzionamento improprio, acqua, furto.
2. Assistenza tecnica eseguita da chiunque non sia autorizzato dall’Elettromedia.
3. Qualsiasi prodotto su cui il numero di serie sia stato deturpato, alterato o rimosso.
4. Danni cagionati da sovrapilotaggio o amplificazione in zona di funzionamento non lineare con
eccessivo tasso di distorsione.
Elettromedia non risponde in alcun modo di eventuali danni generati dalla non osservanza delle
raccomandazioni contenute in questo manuale.
La tabella si riferisce alla potenza continua su
un carico di 4 ohm.
Qualora il carico scenda si dovranno
aumentare proporzionalmente le dimensioni
del cavo.
Potenza applicata
Diametro del cavo
Lunghezza del collegamento
Component
Size
mm (inch)
Power Handling
Watt
Impedance
ohm
Frequency
response
Hz
Nominal sensitivity*
dB/SPL
Total driver
displacement
lit
Voice coil
diameter
mm
Magnet
Cone / Dome
Xmech**
peak
contin.
program
Technical
specifications
ML 2500 ML 3000 ML 3800
268
234
195
166,5
12,3
391
351
218,4
190,5
13,7
Polypropylene with mineral powder
Double magnet high density
flux ferrite
Outer diameter
mm
Mounting hole
diameter
mm
Total depth
mm
Mounting depth
mm
Weight of one
component
Kg
318
284
207
179
12,8
Subwoofer
250 (10”)
1200
600
4
31-1000
87
2,1
65
28
Subwoofer
300 (12”)
1500
750
4
25-900
89
3,1
65
28
Subwoofer
380 (15”)
1800
900
4
22-800
91
3,9
65
28
* Il dato di sensibilità dichiarato non è indicativo della
pressione acustica generata in abitacolo e non deve
essere utilizzato per confronti con altri subwoofer.
**Xmech massima escursione meccanica: indica il range
di movimento in zona di funzionamento lineare
dell’altoparlante, in entrambi i sensi.
