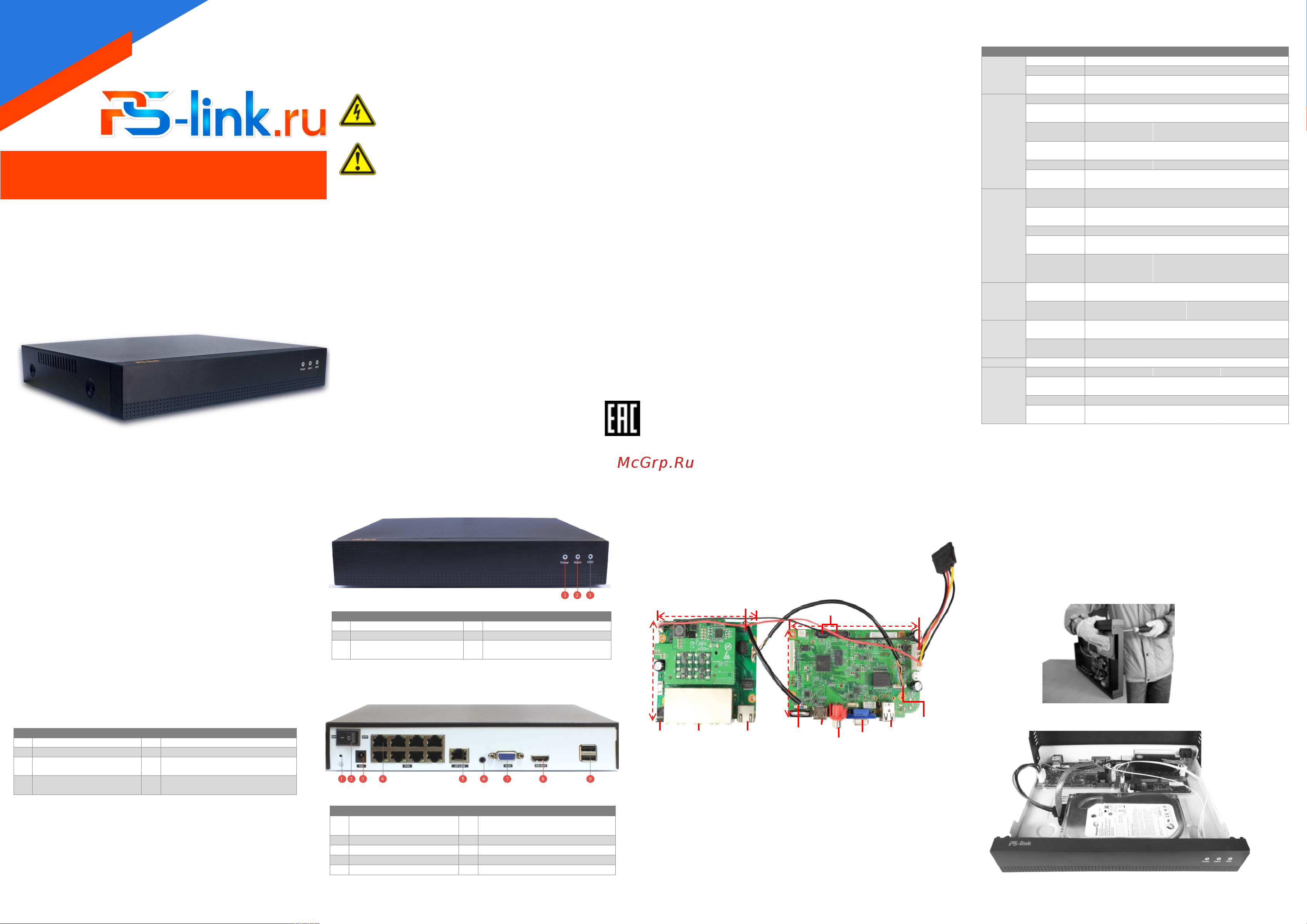

КРАТКОЕ РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

IP-видеорегистратор c

технологией PoE

PS-Link I

3108P

Условия безопасной эксплуатации

ВНИМАНИЕ!

Перед тем, как начать использовать изделие, внимательно прочитайте

данное руководство по эксплуатации.

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Предупреждение о наличии внутри корпуса

Оборудование предназначено для работы в жилых и коммерческих зонах,

общественных местах, производственных зонах с малым и средним

электро потреблением, без воздействия вредных и опасных производственных

факторов. Оборудование предназначено для эксплуатации без постоянного

присутствия обслуживающего персонала. Для обеспечения электромагнитной

совместимости устройство должно быть установлено согласно инструкциям,

описанным в настоящем руководстве. Устройство не требует какого-либо

монтажа или дополнительной фиксации. Устройство требует бережного обращения,

оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.

неизолированных электрических цепей, которые могут

представлять опасность для человека. Для снижения риска

поражения электрическим током не разбирайте устройство.

ВНИМАНИЕ!

Ремонт и техническое обслуживание изделия должно

осуществляться только квалифицированным техническим

персоналом.

• Во избежание случаев поражения электрическим током и потери гарантии

не разбирайте устройство.

•

Не подвергайте устройство ударам и сильным вибрациям.

•

Не используйте источники питания, которые по характеристикам отличаются от

требуемого.

• Установка данного устройства должна соответствовать всем требованиям

безопасности.

•

Не используйте дополнительное оборудование, которое не совместимо и не

рекомендовано производителем.

• Технические характеристики и дизайн продукта могут быть изменены без

предварительного уведомления.

Производитель и сертификация

Производитель: Vandsec Electronics Limited No.02, floor 3th, 4# Building,

5th Business Park, Liuwu Village, Long Gang Street, Shen Zhen, China

Импортёр: ООО «ПЕТРОСЕРВИС», 194295, г. Санкт-Петербург,

пр. Художников 33/4, пом. 53. Тел.: +7(812) 309-7671

Срок гарантии: 36 месяцев (подробности в гарантийном талоне)

Сведения о сертификации: запросите копию сертификата

соответствия у продавца

1. Технические характеристики

МОДЕЛЬ

PS-Link I3108P

Система

Тип ОС Embedded Linux

Функционал Пентаплекс

DSP-

процессор

Hisilicon Hi3536D

Входы/

выходы

Видеовыходы 1 HDMI (1080P), 1 VGA

Аудио

входы/выходы

0/1 (jack 3.5)

Тревожные

входы/выходы

0/0

Послед.

интерфейсы

нет

USB-порты 2 x USB2.0

Сетевой

интерфейс

1xRJ-45, Ethernet 10/100 Мб, 8xRJ-45 POE

Запись

Компрессия

видео/аудио

H.265+/H.265/H.264

IP-камеры

8 x 5M / 8 x 1080P

Скорость зап. до 25 к/с

Одновр.воспр.

1 х 5M/ 2 x 1080P

Режимы

записи

Архив

Жёсткие

диски

1 SATA (до 6Тб)

Архивация USB, по сети

Сеть

Протоколы

ONVIF, Cloud(P2P), TCP/IP, HTTP, DHCP, PPPoE, FTP,

DDNS, NTP, RTSP, SMTP, ARSP

Удалённый

доступ

Web-интерфейс; ПО для Windows, MacOS, Android, iOS

Прочее Управление

USB-мышь, по сети

Эксплу-

атация

Питание DC 52 Вольта, 2.3 Ампера

Температура

эксплуатации

0...+55°С

Материал Металл + пластик

Габаритные

размеры

233×300×45мм

2. Описание

2.3 Передняя панель

№

НАИМЕНОВАНИЕ

№

1 Видеорегистратор 5 Сетевой кабель

2 Пульт ДУ (опция) 6 Клеммные колодки (опция)

3 USB-мышь 7

Винты для крепления жёстких

дисков

Внешний блок питания

(DC 52 В, 2.3А)

Краткое руководство по

эксплуатации и гарантийный талон

2.5 Задняя панель

№ ОПИСАНИЕ № ОПИСАНИЕ

Световой индикатор питания

Световой индикатор тревоги

Световой индикатор работы

жёсткого диска

№ ОПИСАНИЕ № ОПИСАНИЕ

Сетевой разъём RJ-45

Аудио выход jack3.5

Гнездо питания DC 52В

HDMI видеовыход

Кнопка вкл./выкл питания

VGA видеовыход

Контакт для заземления

USB порты

!!! В зависимости от модели разъёмы на задней панели могут отличаться. См.

технические характеристики.

2.4 Конструктив платы

3. Установка жёстких дисков

!!! Жесткие диски не входят в комплект и приобретаются отдельно.

Процесс установки жёсткого диска следующий:

1) Убедитесь, что устройство обесточено.

2) Открутите винты, фиксирующие крышку.

3) Снимите крышку.

4) Установите жёсткий диск и зафиксируйте винтами

5) Подключите жёсткий диск (DATA и питание).

Установите крышку обратно и зафиксируйте её винтами

После запуска устройства требуется отформатировать жёсткий диск.

Постоянно/По расписанию/По движению

2.1 Назначение

Цифровой видеорегистратор PS-link I3108P на 8 каналов.

Благодарим Вас за выбор гибридного видеорегистратора PS-link.

Данное руководство пользователя разработано как справочное пособие

для установки и управления системой видеонаблюдения. Здесь Вы можете

Найти информацию о технических характеристиках и функциональных

особенностях видеорегистратора, а также информацию об интерфейсах

устройства.

Цифровой видеорегистратор предназначен для записи и отображения

видеопотока с IP-камер видеонаблюдения, а также воспроизведения

видеопотока из архива, если подключен жесткий диск. Видеорегистратор

позволяет осуществлять резервирование видеоархива на внешние носители

информации и на компьютер с помощью специальной программы.

Для отображения видеоданных на мониторе регистратор оснащен двумя

видеовыходами HDMI и VGA.

Регистратор построен на базе высокопроизводительного процессора

с возможностью подключения камер видеонаблюдения с максимальным

разрешением 2592x1944 пикселей (5 мегапикселей)

2.2 Комплектация

НАИМЕНОВАНИЕ

без без

Сведения об ограничениях в использовании

Правила и условия хранения, транспортировки, реализации и утилизации

Сведения об утилизации: Видеорегистратор не содержит в своём составе

опасных или ядовитых веществ, способных нанести вред здоровью человека или

окружающей среде, и не представляет опасности для жизни и здоровья людей и

окружающей среды по окончании срока службы. Утилизация изделия может

производиться по правилам утилизации общепромышленных отходов.

Транспортировка и хранение: Видеорегистраторы в транспортной таре

перевозятся любым видом крытых транспортных средств (в железнодорожных

вагонах, закрытых автомашинах, трюмах и отсеках судов, герметизированных

отапливаемых отсеках самолетов и т. д.) в соответствии с требованиями

действующих нормативных документов. Обязательным условием транспортировки

является устойчивое положение исключающее возможность смещения коробок и

удары друг о друга.

Предприятие-изготовитель гарантирует соответствие видеорегистратора

требованиям технических условий при соблюдении потребителем условий

транспортирования, хранения, монтажа и эксплуатации.

Хранение видеорегистратора в упаковке должно соответствовать условиям 2 по

ГОСТ 15150-69.

В случае выявления неисправности, в течение гарантийного срока эксплуатации,

предприятие-изготовитель производит безвозмездный ремонт или замену

видеорегистратора. Предприятие-изготовитель не несет ответственности и не

возмещает ущерба, возникшего по вине потребителя, при несоблюдении правил

эксплуатации.

Видеовходы RJ-45 c POE

HDMI

2хSATA

82мм

137.5мм

Jack3.5

выход

2xUSB2.0

12В

сеть

MDIO BUS

91мм

103.3мм

MDIO BUS

52В 8xPOE

RJ45

VGA
