1.2.6. Нельзя препятствовать циркуляции воздуха между входным вентиляционным отверстием на передней панели

и выходным вентиляционным отверстием на задней панели ИБП.

1.2.7. Не размещайте ИБП под прямыми солнечными лучами и в непосредственной близости к источникам тепла.

1.2.8. При нештатных ситуациях, требующих отключения электропитания, необходимо незамедлительно

отключить как сетевое питание ИБП, так и обязательно выключить ИБП кнопками управления.

2. Описание ИБП.

2.1. Комплект поставки, распаковка и осмотр.

2.1.1. Осмотрите упаковку перед ее вскрытием. На ней не должно быть повреждений (разрывов, вмятин,

следов жидкостей и т.п.) которые могли бы указывать на повреждения самого ИБП. Сохраняйте

оригинальную упаковку для возможного использования при транспортировке или хранении ИБП.

2.1.2. Не наклоняйте ИБП при извлечении его из упаковки. Вынимайте его из коробки вертикально вверх.

2.1.3. Осмотрите ИБП и убедитесь, что на нем нет механических повреждений, связанных с

транспортировкой. Если таковые обнаружатся, то не включайте ИБП, а свяжитесь с поставщиком для

выяснения ситуации.

2.1.4. Проверьте комплектацию, согласно списку: `

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

ИБП

Руководство пользователя

Кабель USB

Входной сетевой кабель

Кабель RS232

Кабель для подключения блока внешних батарей (модели ONLINE PLUS)

Вкладыш для скачивания и обновления ПО с сайта разработчика

Гарантийный талон

2.2. Блок схема ИБП

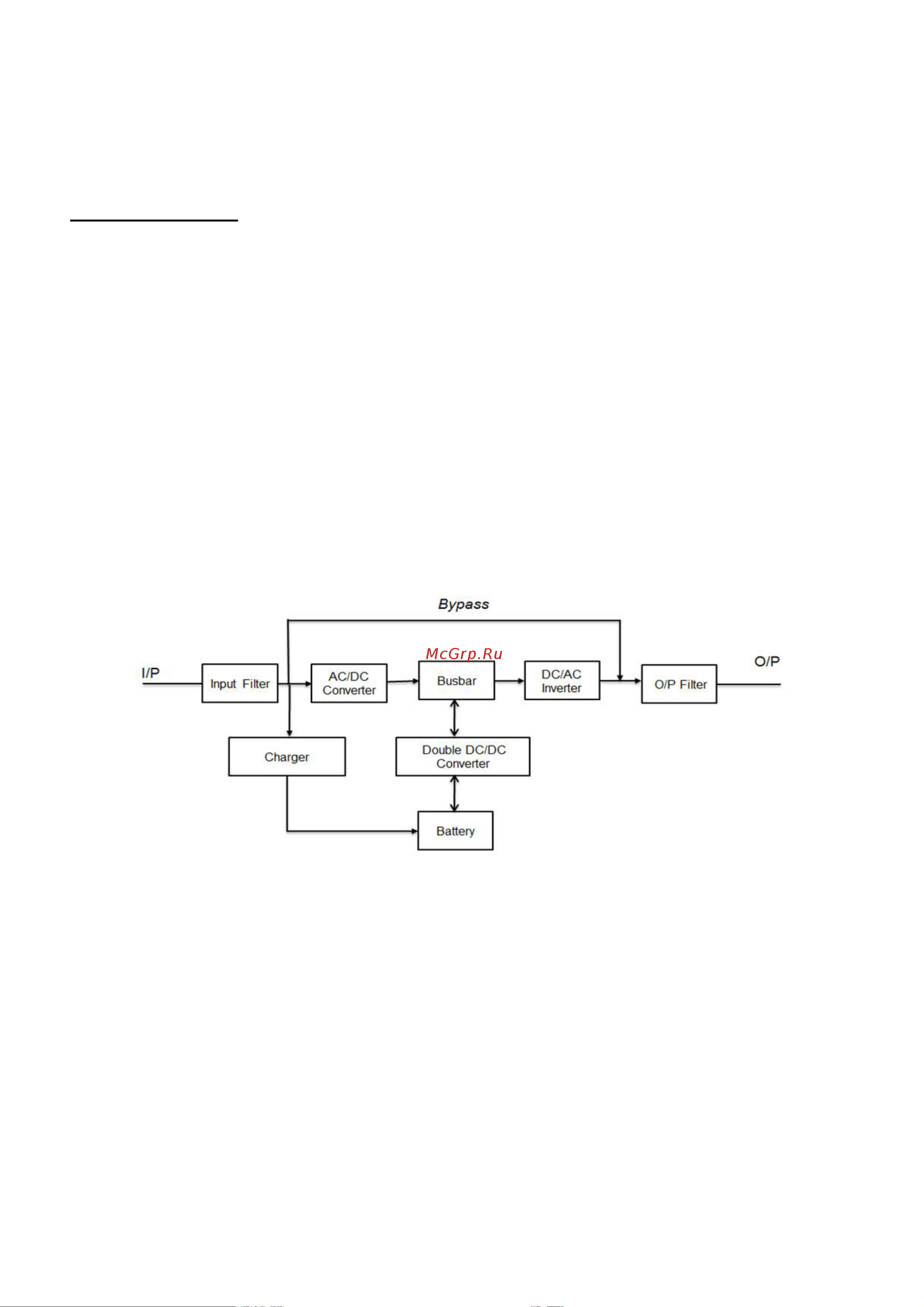

Рис.1 Блок-схема ИБП

а. Input filter

(Входной фильтр): выполняет необходимую фильтрацию входного переменного напряжения.

б. AC/DC converter (AC/DC преобразователь): преобразует отфильтрованное переменное напряжение в постоянное,

усиливает его и подает его на DC/AC инвертор.

в. DC/DC converter (DC/DC преобразователь): преобразует постоянное напряжение батареи в высоковольтное

напряжение, подающееся на DC/AC инвертор, при работе ИБП от батареи.

г. DC/AC inverter (DC/AC инвертор): преобразует постоянное напряжение в стабильное переменное напряжение на

выходе.

д. Bypass (Режим байпас): передает отфильтрованное входное напряжение через выходной фильтр

непосредственно на нагрузку.

е. Charger (Зарядное устройство):

У ИБП серии ONLINE PLUS с увеличенным временем резервного питания

зарядное устройство обеспечивает заряд батареи током 6 A;

Модели ИБП серии ONLINE и ONLINE I имеют

внутреннее

ж. Battery (Батарея): герметичная свинцово-кислотная аккумуляторная батарея. ИБП серий ONLINE и ONLINE I

з. Output filt

er (Выходной фильтр): выполняет необходимую фильтрацию выходного напряжения, подающегося на

нагрузку.

и. Busbar (шина): коммутирует напряжение AC/DC и DC/DC преобразователей с DC/AC инвертором.

поставляются с батареями, установленными внутри корпуса ИБП. ИБП серии ONLINE PLUS не имеют

батарей внутри и рассчитаны на работу с внешними аккумуляторами, которые приобретаются отдельно.

зарядное устройство на 1A.
