2.3 Задняя панель ИБП.

1 - входной сетевой разъем, 2 – входной (сетевой) предохранитель, 3 - разъем дистанционного отключения ИБП

(EPO), 4 – разъем USB, 5 – разъем RS 232, 6 – SNMP порт, 7 – выходные розетки (разъемы) для подключения

нагрузки, 8 – Разъем для подключения батареи (устанавливается только в моделях ИБП ONLINE PLUS с

длительным резервным питанием, в моделях ONLINE и ONLINE I разъем 8 отсутствует, либо не функционирует), 9

– колодка для подсоединения нагрузки.

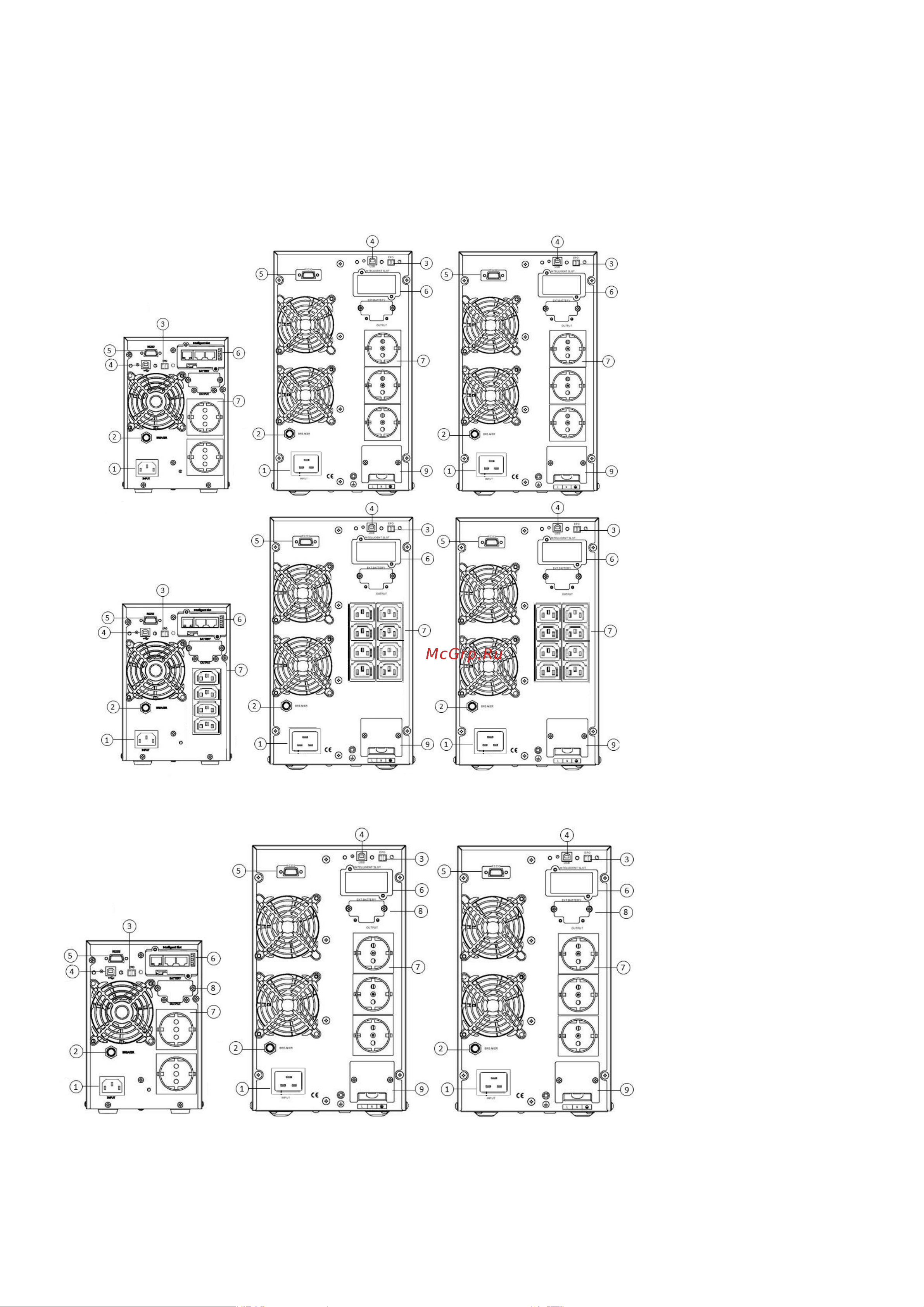

Рис.2 Задняя панель ИБП серии ONLINE и ONLINE I 100

0/2000/3000.

Рис.3 Задняя панель ИБП серии ONLINE PLUS 1000/2000/3000.

ONLINE

ONLINE I

ONLINE PLUS
