Модель ИБП UPO-1000 UPO-2000 UPO-3000 UPO-6000 UPO-10000

Коммуникация RS-232 интерфейс

Сигналы тревоги

(световые и звуковые)

Перегрузка, неисправность, высокая температура, недопустимое

отклонение параметров сети, недопустимый разряд аккумуляторов.

Программное

обеспечение

ПО «ИБП-Монитор» для контроля, управления, мониторинга

состояния ИБП и сети

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИБП

Конструктивное исполнение блока ИБП - прямоугольный металлический корпус,

имеющий съемный кожух. На передней панели блока (см. рис.1) расположены кнопки

управления ИБП «ВКЛ/ВЫКЛ», светодиодные индикаторы для отображения текущего

состояния (режима работы) ИБП и светодиодная индикаторная линейка, указывающая

% нагрузки при сетевом режиме или % остаточной емкости батареи при автономном

режиме.

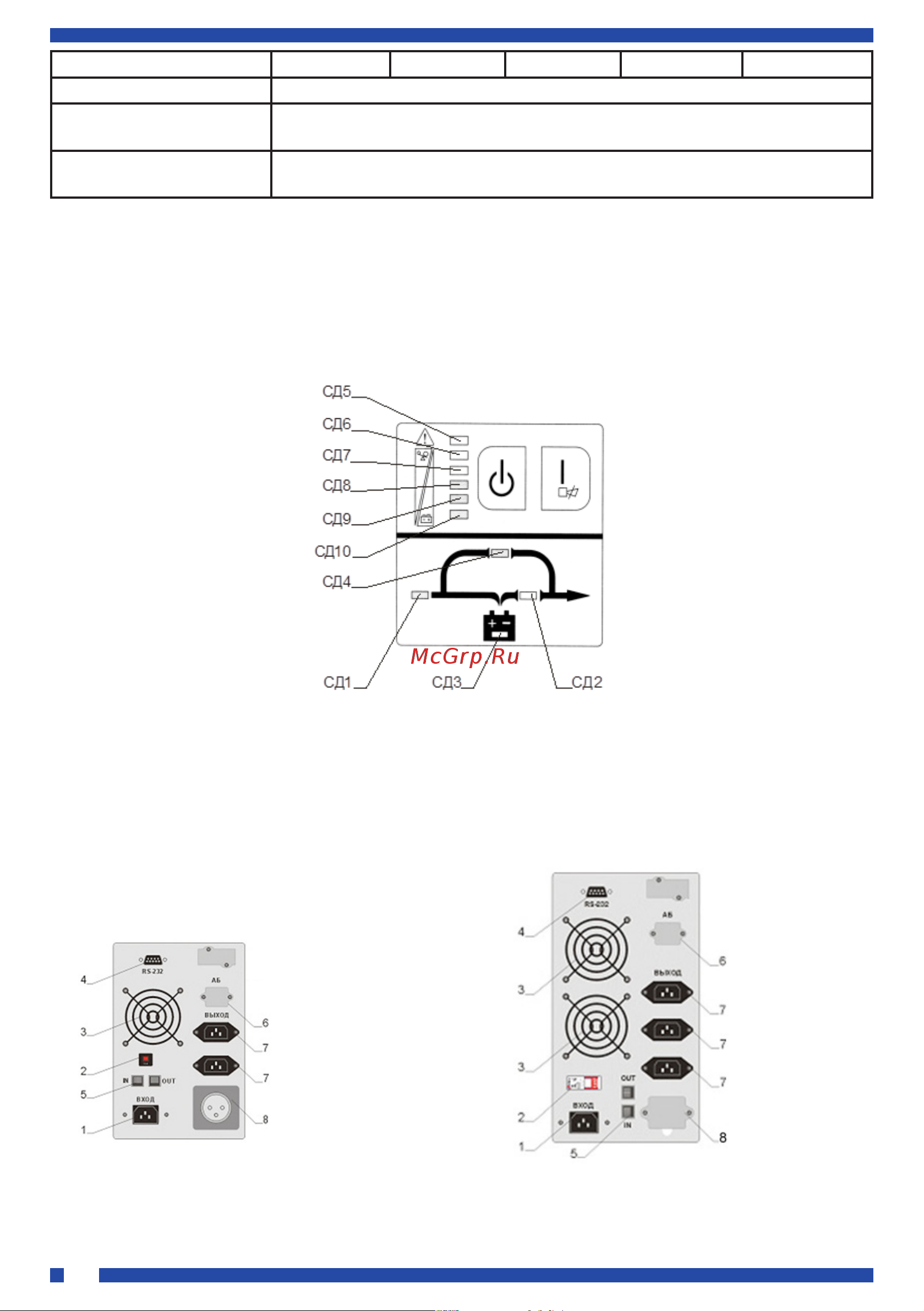

Рис. 1. Передняя панель блока ИБП

На задней панели (см. рис. 2 а, б) расположены сетевой разъем, компьютерные и

стандартные розетки для подключения нагрузок, разъем для подключения дополнитель-

ных внешних аккумуляторных модулей, сетевой выключатель, автомат защиты, комму-

никационный порт RS-232 разъем DB9, разъем RJ-45 защиты линии связи.

а) UPO-1000 б) UPO-2000/UPO-3000

Рис. 2. Задняя панель блока ИБП:
