1. разъем сетевой,

2. автомат защиты сетевой,

3. вентилятор,

4. разъем интерфейсный DB-9,

5. разъем защиты линии связи,

6. разъем для подключения внешних АБ,

7. разъем выходной компьютерный,

8. розетка выходная стандартная.

1. разъем сетевой,

2. автомат защиты сетевой,

3. вентилятор,

4. разъем интерфейсный DB-9,

5. разъем защиты линии связи,

6. разъем для подключения внешних АБ,

7. разъем выходной компьютерный,

8. колодка клеммная нагрузочная.

Структурная схема ИБП

(представлена на рис. 3.)

Назначения узлов ИБП следующие:

- входной сетевой фильтр обеспечивает подавление выбросов напряжения при пе-

реходных процессах в сети и осуществляет фильтрацию высокочастотных помех;

- выпрямитель и корректор коэффициента мощности обеспечивают преобразова-

ние напряжения сети переменного тока в стабилизированное напряжение постоянного

тока, обеспечивая при этом практически синусоидальную форму тока, потребляемого

из сети. Это позволяет обеспечить входной коэффициент мощности близким к единице;

- инвертор преобразует напряжение постоянного тока в синусоидальное напряже-

ние с частотой 50 Гц. Силовые транзисторы инвертора коммутируются с частотой 20

кГц, обеспечивая высокую надежность и точность формирования выходного напряже-

ния. Энергия постоянного тока поступает на вход инвертора от сети или от аккумулятор-

ной батареи, причем переход от одного режима к другому происходит мгновенно;

- преобразователь DC/DC обеспечивает повышение напряжения аккумуляторной

батареи (АБ) до уровня, необходимого для надежной работы инвертора;

- зарядное устройство обеспечивает подзаряд АБ при работе ИБП в сетевом режи-

ме. В качестве АБ используются последовательно включенные герметичные (необслу-

живаемые) свинцово-кислотные аккумуляторы;

- BYPASS – автоматически обеспечивает альтернативный путь для подключения

нагрузки непосредственно к сети при аномальных режимах работы ИБП (перегрузке,

перегреве, выходе из строя одного из узлов ИБП).

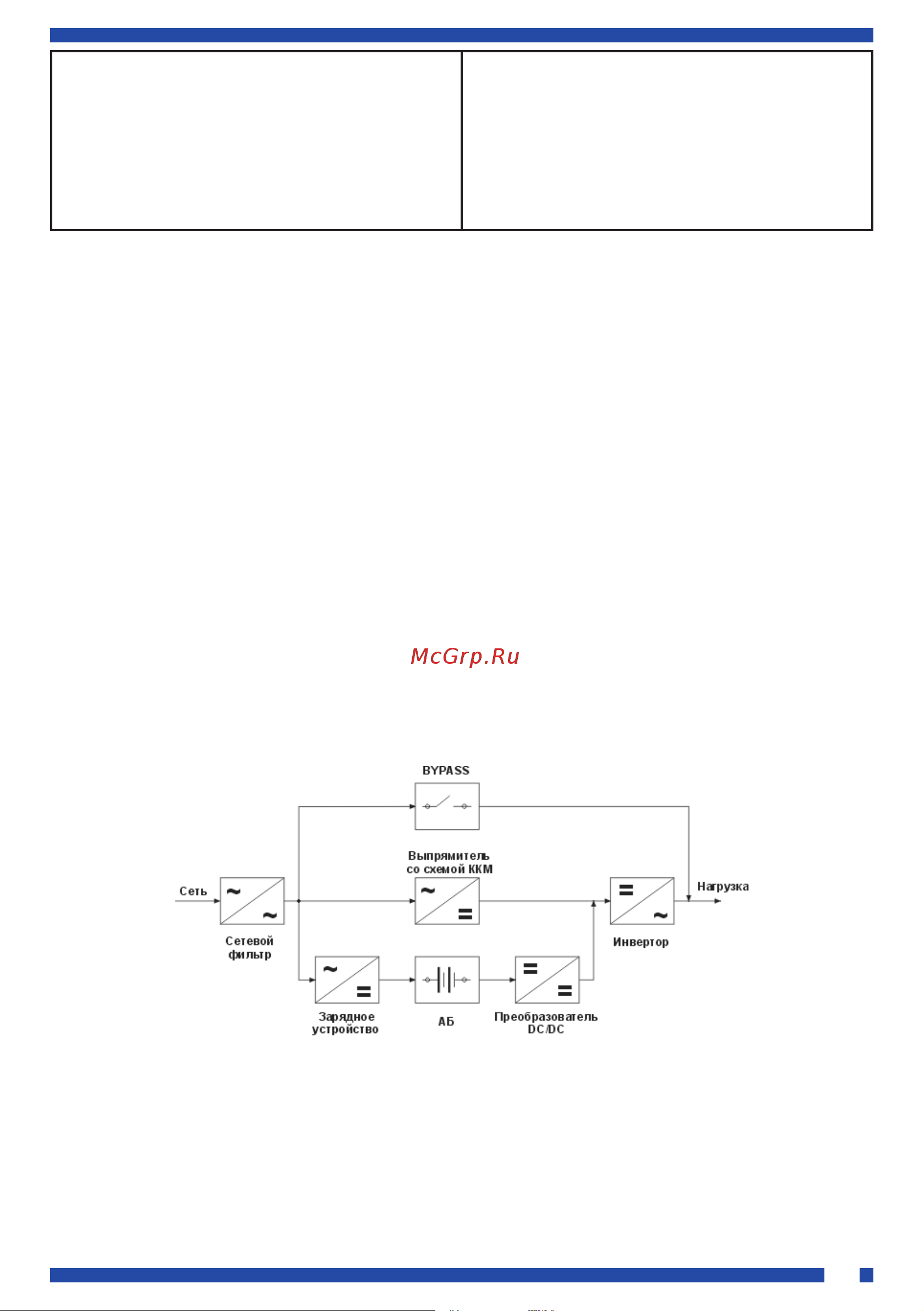

Рис. 3. Структурная схема ИБП

Внимание! При работе в режиме Bypass нагрузка не будет защищена от искажений

и отклонений напряжения, присутствующих в сети.

Режимы работы ИБП

В зависимости от состояния сети и величины нагрузки ИБП может работать в раз-

личных режимах: сетевом, автономном, Bypass и других.

Сетевой режим – режим питания нагрузки энергией сети.
