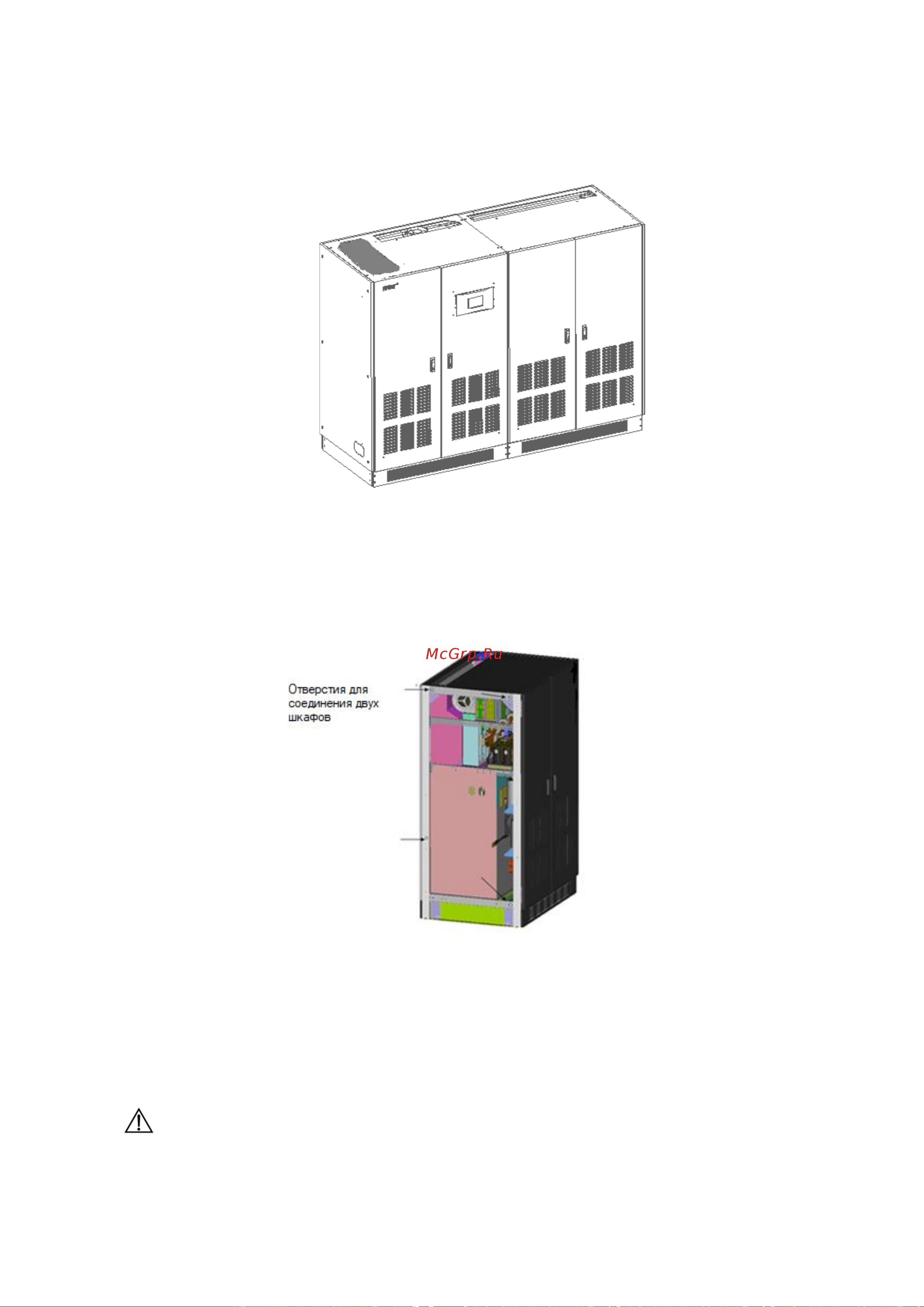

Рисунок 3-9: Размещение шкафа выпрямителя и шкафа инвертора ИБП 400 ~ 500 кВА

2. Скрепить между собой: снимите заднюю панель шкафов, скрепите два шкафа между собой

винтами (см. рисунок 3-10).

Рисунок 3-10: Схема крепежных отверстий для соединения шкафа выпрямителя и шкафа

инвертора ИБП 400 ~ 500 кВА

3. С помощью шин: соедините шину шкафа выпрямителя с медной шиной (см. рисунок 3-11), а

затем соедините ее с медными шинами шкафа инвертора (см. рисунок 3-12).

Внимание: соедините шины +BUS, N и -BUS.
