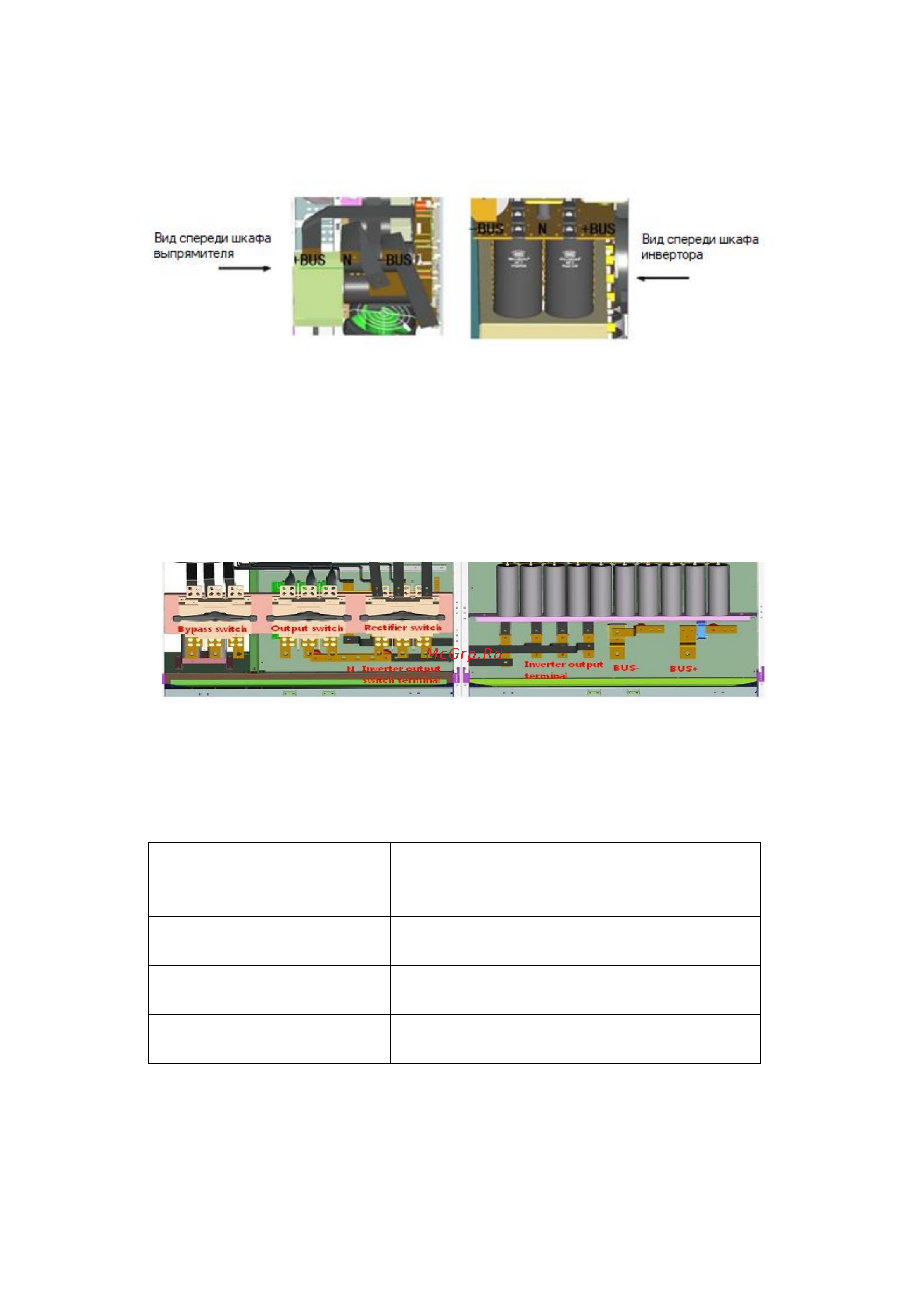

Рисунок 3-11: Медные шины шкафа

выпрямителя

Рисунок 3-12: Медные шины шкафа инвертора

4. Подключение через инвертор: подключите " inverter output switch terminal " шкафа

выпрямителя с " inverter output terminal " шкафа инвертора с помощью медных шин. При

подключении необходимо соблюдать последовательность фаз.

Также необходимо подключить медную шину N шкафа выпрямителя и шкафа инвертора.

Подключение через инвертор показано на рисунке 3-13.

Рисунок 3-13: Схема подключения ИБП мощностью 400 ~ 500 кВА через инвертор

5. Подключение при помощи кабелей связи: подключите кабели связи в верхней правой части

шкафа выпрямителя к клеммной колодке в верхней левой части шкафа инвертора (см. рисунок

3-14), соединение сигнальных кабелей с клеммами см. в таблице 3-3.

Таблица 3-3: соединение с клеммами

Клеммная колодка 1

Клеммная колодка 2

кабель J2 подключается к

клеммной колодке J2

кабель J4A подключается к клеммной

колодке J4A

кабель J4 подключается к

клеммной колодке J4

кабель J3B подключается к клеммной

колодке J3B

кабель J5 подключается к

клеммной колодке J5

кабель J2B подключается к клеммной

колодке J2B

кабель J8 подключается к

клеммной колодке J8

кабель J1B подключается к клеммной

колодке J1B
