Рисунок 3-14 Подключение ИБП мощностью 400 ~ 500 кВА при помощи кабеля

связи

6. Подключение при помощи сухих контактов: клемма подключения сухих контактов расположена

под дверью шкафа выпрямителя. Сухие контакты показаны на рисунке 3-15. Сухие контакты "1"

и "2" - для холодного пуска батареи (Примечание: через клеммы проходит сильный ток во время

работы ИБП. "1"- пожарная сигнализация, “2" - нейтраль); сухие контакты "4" и "5" - для

подключения вспомогательных контактов байпаса технического обслуживания (опция); сухие

контакты "6" и "7" – для подключения выключателя батареи при пониженном напряжении.

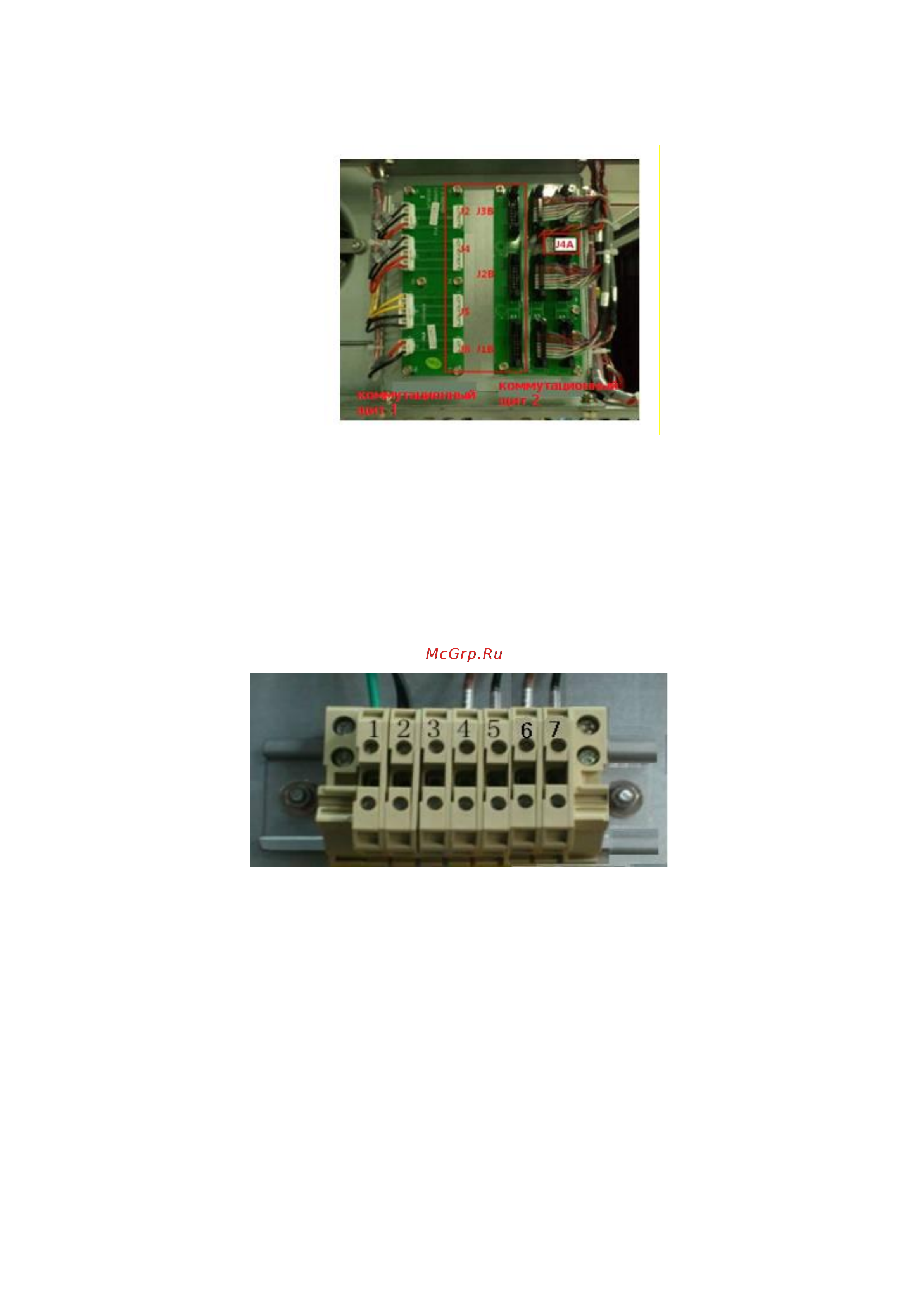

Рисунок 3-15: Сухие контакты ИБП мощностью 400 ~ 500 кВА

3.4.1

Подключение проводки ИБП

Проводку можно протянуть через вход для кабелей снизу и сбоку ИБП. Для проводки снизу нужно

открыть переднюю дверь и снять перегородку под клеммами. При проводке сбоку нужно снять

перегородки слева и справа для доступа к клеммам. Для проводки сверху: шкаф распределения

питания (для ИБП мощностью 80-300 кВА) или шкаф для байпаса технического обслуживания (для

ИБП мощностью 400-500 кВА).
