3.8.2

Подключение параллельной системы ИБП

Для каждого ИБП существует 4 параллельных интерфейса (два из них DB25, а два других -

DB9).

Соединенные в параллель

линии DB25 и DB9 должны образовывать замкнутый контур.

Две параллельные линии должны быть как можно ближе при подключении для снижения

уровня помех. Схема подключения показана

на рисунке 3-27.

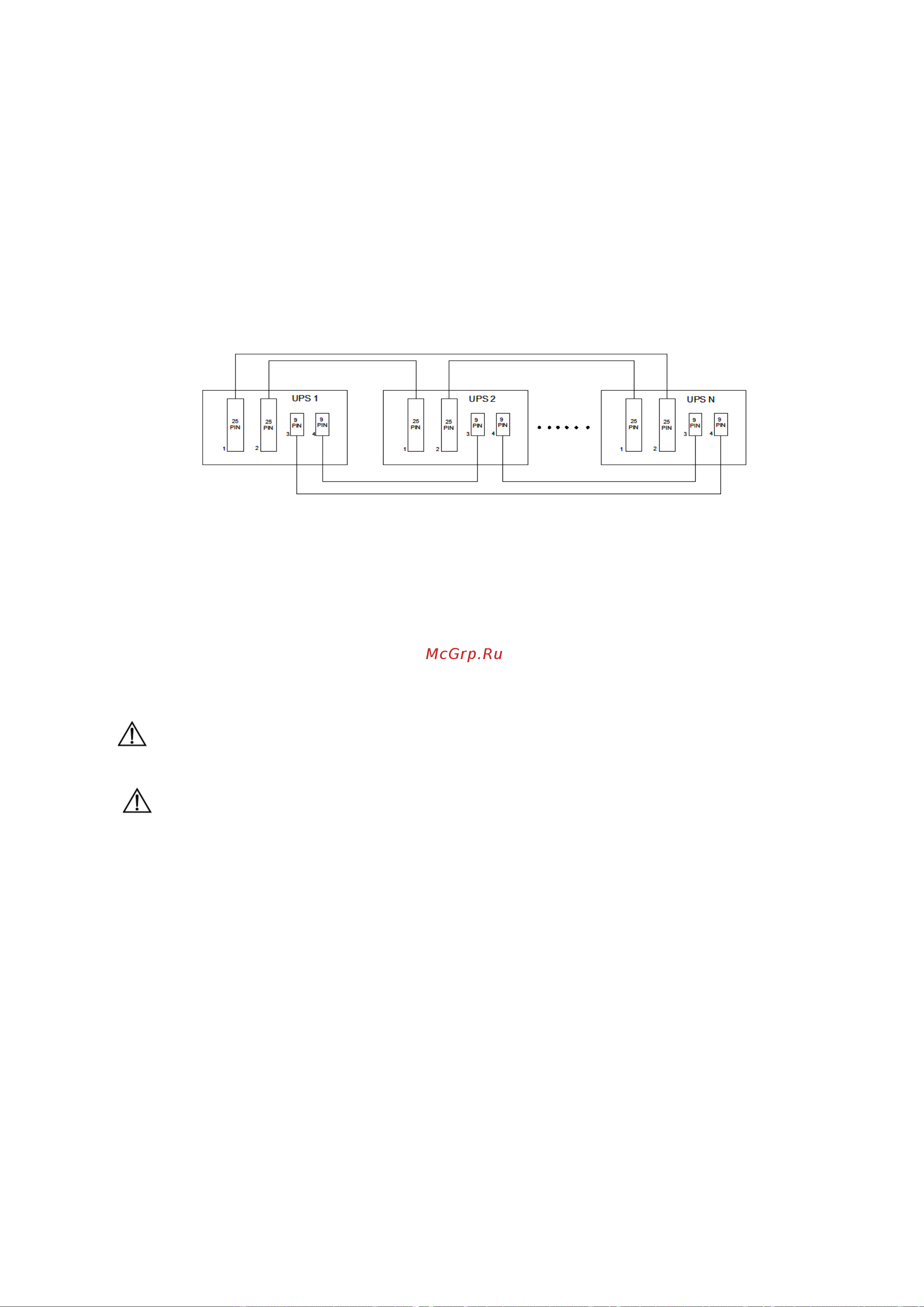

Рисунок 3-27: Подключение сигнальной линии параллельной системы

Подключение силовых кабелей параллельной системы

Подключите параллельно входы и выходы всех источников бесперебойного питания

параллельной системы. Соединение в параллель осуществляется в соответствии со схемой,

представленной на рисунке 3-28.

При раздельном подключении байпаса

, уберите медные шины сетевого входа и входа байпаса,

а затем подключите параллельно входы выпрямителя, а

также входы байпаса и проверьте

правильность чередования фаз.

Каждый ИБП имеет свой батарейный модуль, ИБП не должны иметь одинаковые

батарейные модули.

Примечание: силовые входные и выходные кабели всех ИБП должны иметь одинаковые

длину и другие характеристики. Это оптимизирует равномерное распределение нагрузки.
