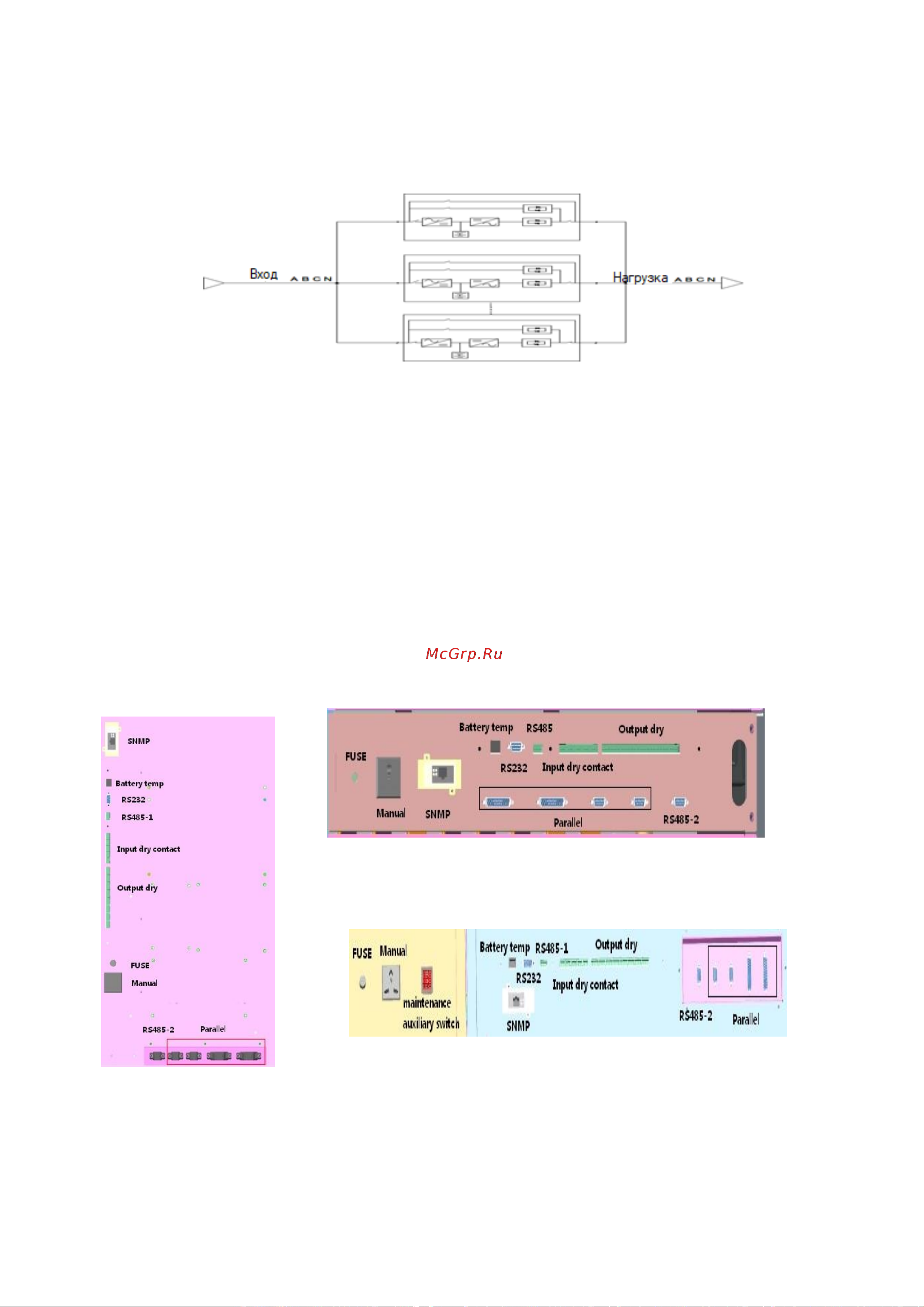

Рисунок 3-28: Схема параллельного соединения

3.9 Коммуникационные порты и кабели

3.9.1

Коммуникационные порты

Исходя из детальных требований объекта, может потребоваться вспомогательное

подключение ИБП для управления системой батарей (датчик температуры батареи), связи с

персональным компьютером, отправки предупреждающего сигнала на внешнее устройство

или реализации удаленного аварийного отключения питания. Открыв переднюю дверцу

ИБП, можно увидеть нижние коммуникационные интерфейсы и порты сухих контактов

На следующих трех рисунках представлены схемы коммуникационных портов ИБП

мощностью 80-500 кВА.

Рисунок 3-30: Коммуникационные порты ИБП мощностью 200 ~ 300

кВА

Рисунок 3-31: Коммуникационные порты ИБП мощностью

400 ~ 500 кВА

Рисунок 3-29: Коммуникационные порты ИБП мощностью 80 ~ 160 кВА
