2.2.3

Режим статистического байпаса

В режиме питания от инвертора, при возникновении неисправности, перегрузки инвертора или

ручного переключения в состояние байпаса, статический переключатель переключит выход

питания с инвертора на статический байпас и питание нагрузки не прервется. Если инвертор и

байпас не синхронизированы между собой, то ИБП отключит статический переключатель

инвертора и включит статический переключатель байпаса и питание нагрузки не прервется.

Внимание: оборудование нагрузки не будет защищено от колебаний в питающей сети в то

время, когда ее питание осуществляется через байпас.

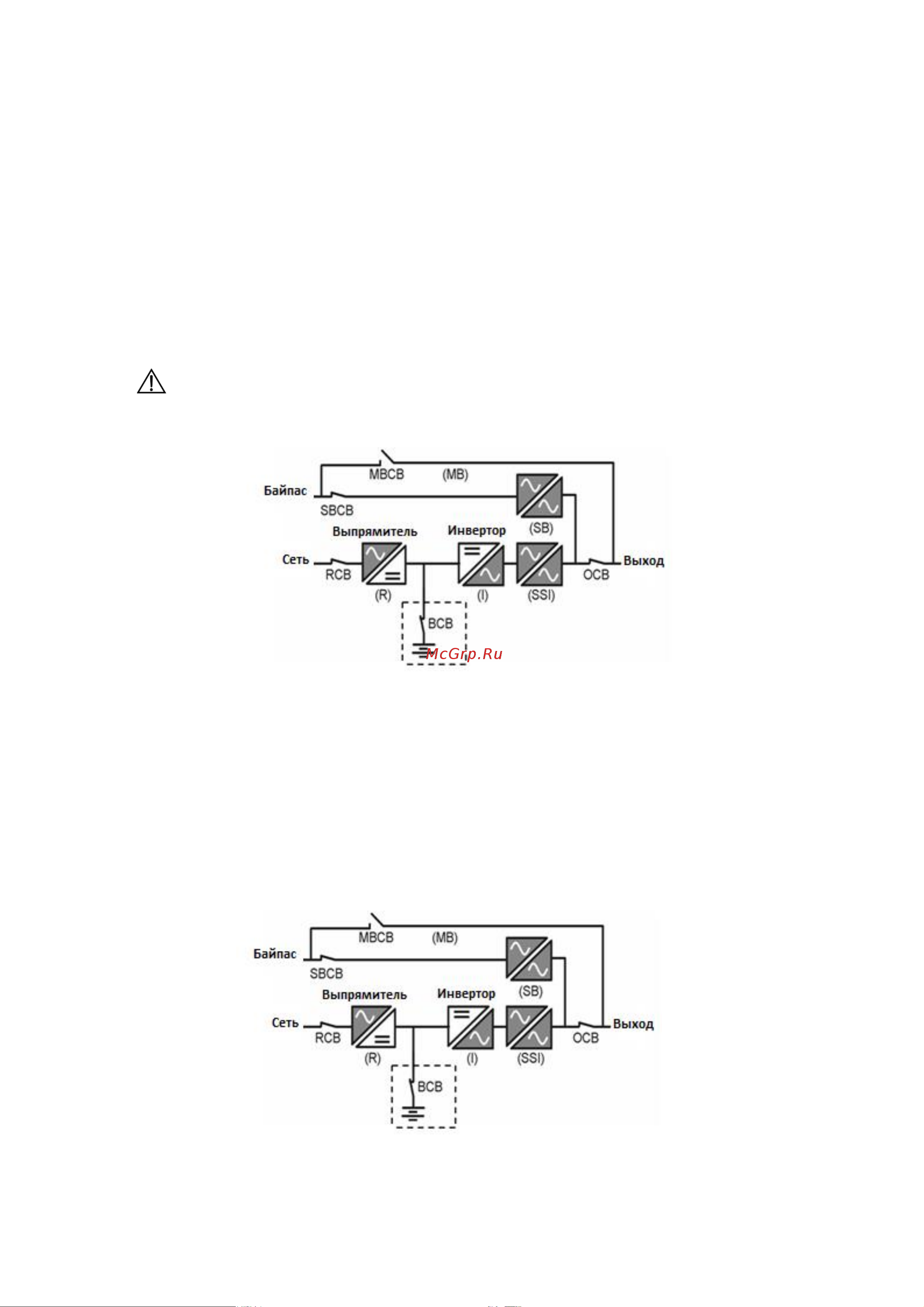

Рисунок 2-4: Схема работы в режиме байпаса

2.2.4

Режим технического обслуживания

Если необходимо каждый день проводить техническое обслуживание или ремонт ИБП, то можно

переключить нагрузку на байпас технического обслуживания (MBCB) и подача питания на

нагрузку не будет прервана. Автоматический выключатель сервисного байпаса расположен

внутри ИБП 80-300 кВА, автоматические выключатели сервисного байпаса ИБП 400-500 кВА

(опция) расположены снаружи ИБП.

Рисунок 2-5: Схема работы в режиме байпаса
