2.1.2 Режим параллельной работы (наращивание мощности)

Для повышения мощности и надежности системы можно установить параллельное подключение

нескольких автономных ИБП для равномерного распределения нагрузки всех устройств.

В параллельной системе при неисправности одного ИБП его выход отключается, при этом

исправные ИБП обеспечивают питание нагрузки. Если все ИБП параллельной системы

неисправны, система переходит в режим байпаса.

В параллельном режиме система поддерживает максимум 6 ИБП.

2.1.3 Режим ECO (только для одиночного модуля)

Если установлен режим ECO и питание байпаса в норме, питание нагрузки будет осуществляться

преимущественно через байпас, а ИБП с двойным преобразованием будет находиться в режиме

ожидания в целях экономии энергии. Если мощность байпаса находится в рабочем диапазоне

ECO, питание нагрузки обеспечивается байпасом; если она превышает данный диапазон, то

система переключается на выход инвертора и питание нагрузки прерывается максимум на 10

мс.

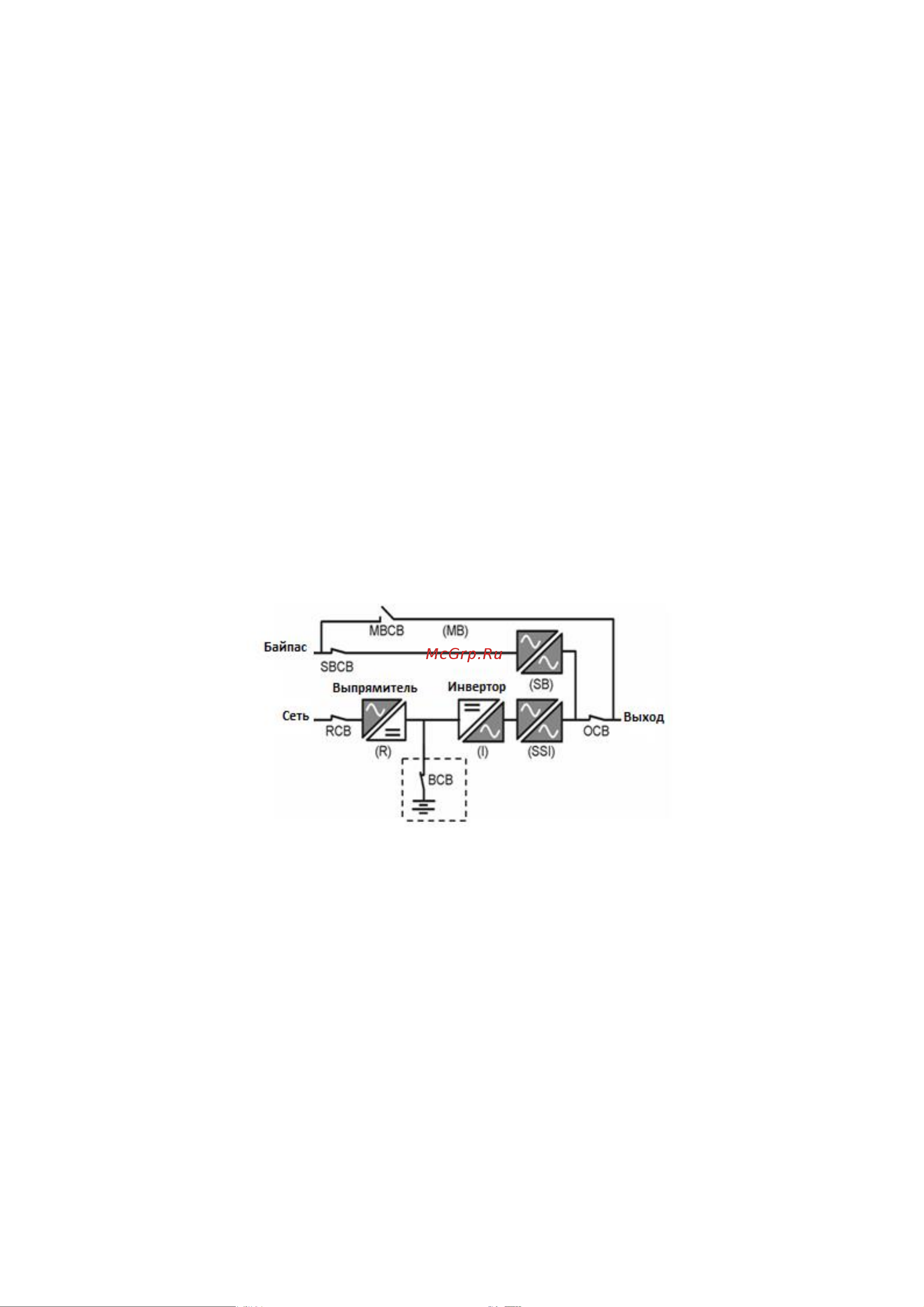

Рисунок 2-6: Схема работы в режиме ECO
