КОМПЛЕКТ ПОСТАВКИ

Наименование

Количество

Источник SKAT-UPS 50/40

1 шт.

Руководство по эксплуатации

1 экз.

Удлинительные перемычки для внешнего АКБ

2 шт.

Тара упаковочная

1шт.

По отдельному заказу может быть осуществлена поставка следующих изделий:

• Герметичные свинцово-кислотные аккумуляторы номинальным

напряжением 12 В, емкостью до 26 Ач.

• «Тестер емкости АКБ SKAT-T-AUTO» для оперативной диагностики

работоспособности аккумулятора, емкостью 1,2...120 Ач (код товара 254,

изготовитель - «БАСТИОН»).

• «Тестер емкости АКБ SKAT-BatTeSS» для оперативной диагностики

работоспособности аккумулятора, емкостью 1,2...12 Ач (код товара 253,

изготовитель - «БАСТИОН»).

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Конструктивно изделие выполнено в

пластиковом корпусе настенного

исполнения.

В верхней части предусмотрена индикация

«СЕТЬ» и «ВЫХОД» (см. рисунок 2).

При открытой крышке (см. рисунок 1)

осуществляется доступ к печатной плате.

На плате расположены выходная колодка,

сетевая колодка, клеммы для подключения

АКБ и контакты «холодный пуск».

В нижней части корпуса размещается АКБ,

емкостью до 7 Ач.

Подключение изделия к источнику

сетевого напряжения осуществляется

через шнур сетевого питания.

Общий вид изделия показан на рисунке 1.

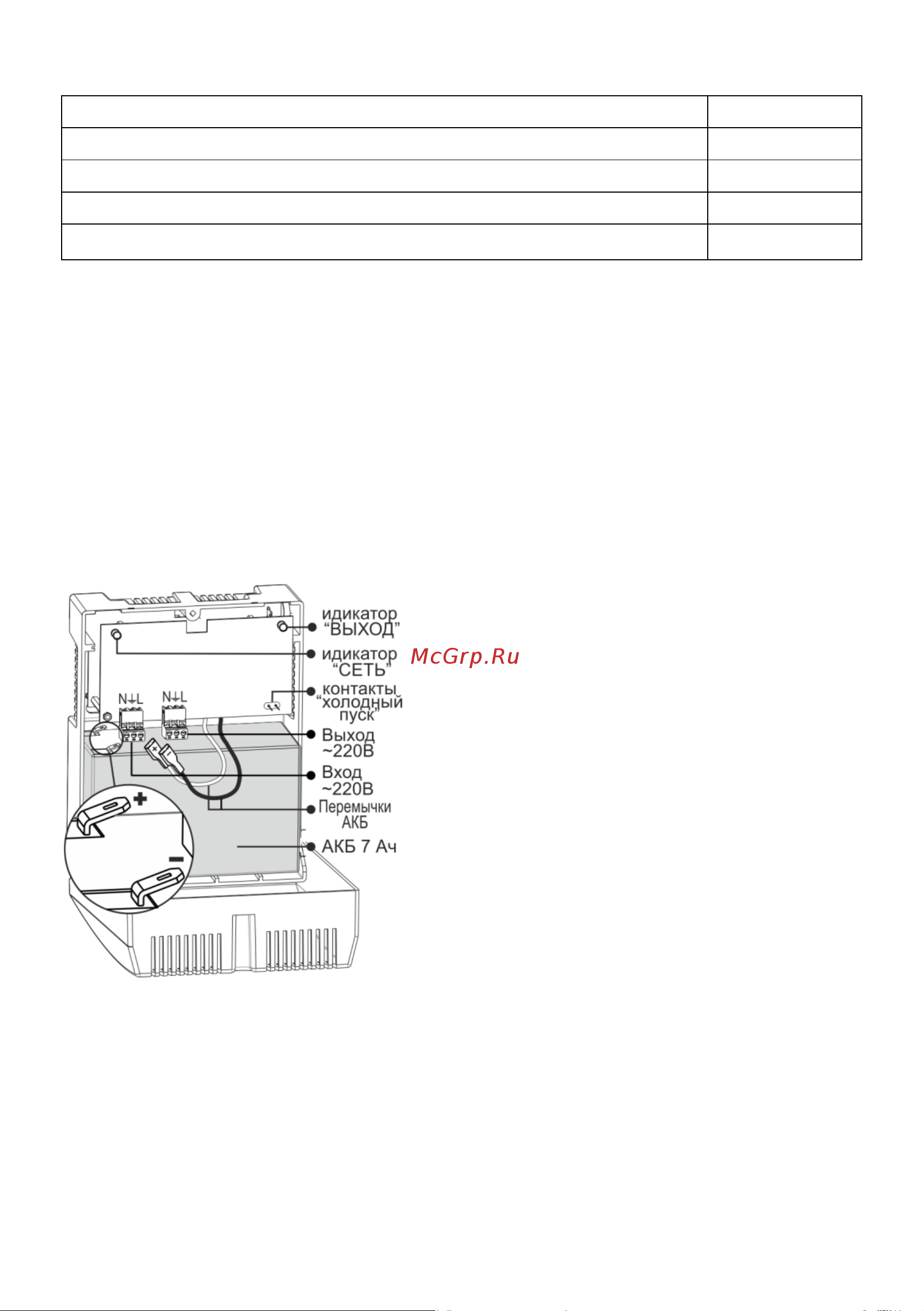

Рисунок 1 — Общий вид изделия.

Основные технические характеристики изделия приведены в таблице 1.

Нагрузка подключается к розетке на выходном кабеле. Светодиодные индикаторы

обеспечивают индикацию режимов работы изделия (см. рисунок 2):

• индикатор «СЕТЬ» сигнализирует о наличии сетевого напряжения в

допустимых пределах (см. п.3 таблицы 1), работе изделия в режиме

«ОСНОВНОЙ» и наличии выходного напряжения;

• индикатор «ВЫХОД» сигнализирует о наличии выходного напряжения.
