КОМПЛЕКТ ПОСТАВКИ

Таблица

Наименование Количество

Источник

1 шт.

Руко

водство

по экспл

уатации

1 экз.

Комплект перемычек

компл.

Тара упаковочная

1 шт.

По отдельному заказу может быть осуществлена поставка следующих изделий:

• Li-ion аккумуляторы SKAT i-Battery номинальным напряжением 12 В (полный аналог свинцово-

кислотных АКБ).

• Тестеры емкости АКБ «SKAT-T-AUTO» и «SKAT BatTESS» для оперативной диагностики работо-

способности аккумулятора (изготовитель - «БАСТИОН»).

УСТРОЙСТВО И РАБОТА

Конструктивно источник представляет собой плату, размещённую в пластиковом корпусе (см. рис. 1). При

открытой крышке осуществляется доступ к планке с установленными на ней светодиодами «СЕТЬ»,

«ВЫХОД», «АКБ» (светодиоды видны и при закрытой крышке сквозь прорези в корпусе) и к плате (см.

рис. 2) с установленными на ней колодками «СЕТЬ», «ВЫХОД», «АКБ1», «АКБ2», «Информационные

выходы» и парой контактов «ПУСК». АКБ устанавливаются в нижней части корпуса изделия.

В источнике применяется одна или две (основная и дополнительная) АКБ. В случае установки двух АКБ,

они работают независимо друг от друга, что повышает надежность работы изделия. Заряд каждой из

двух АКБ также осуществляется независимо от другой.

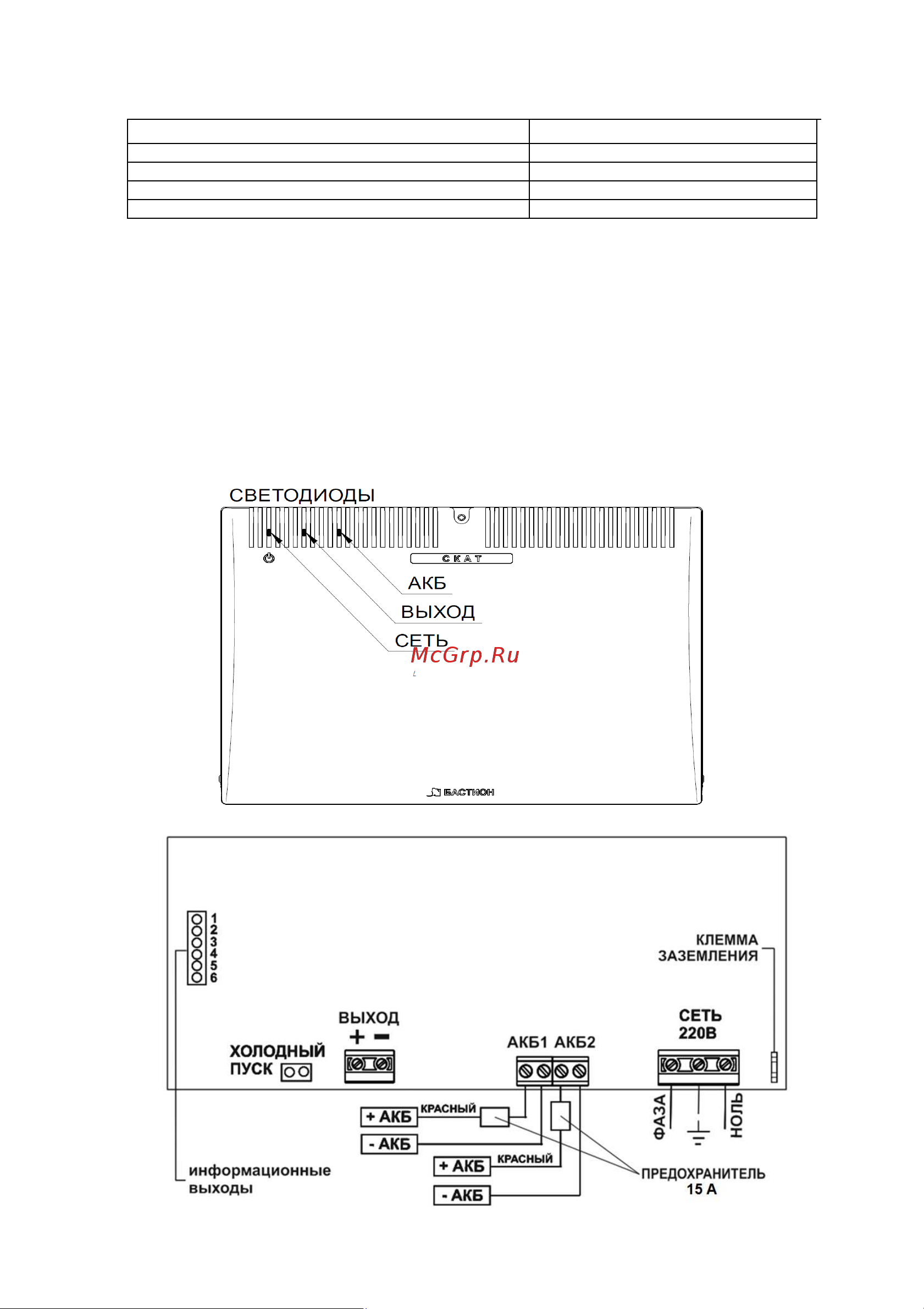

Рисунок 1 - общий вид источника

– Рисунок 2 - общий вид платы
