УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Изделие представляет собой стабилизированный источник питания, размещенный

в корпусе со съемной крышкой. При открытой крышке (см. рисунок 1) осуществляется

доступ к печатной плате с установленными на ней выходной колодкой, сетевой

колодкой, колодками для подключения АКБ1 (основной) и АКБ2 (дополнительной),

контактами «ХОЛОДНЫЙ ПУСК» и выходами типа “открытый коллектор”. Под

пластиковым окном крышки корпуса расположены индикаторы «СЕТЬ» зеленого

цвета, ”АКБ” зеленого цвета и «ВЫХОД» зеленого цвета, свидетельствующие о

состоянии работы источника.

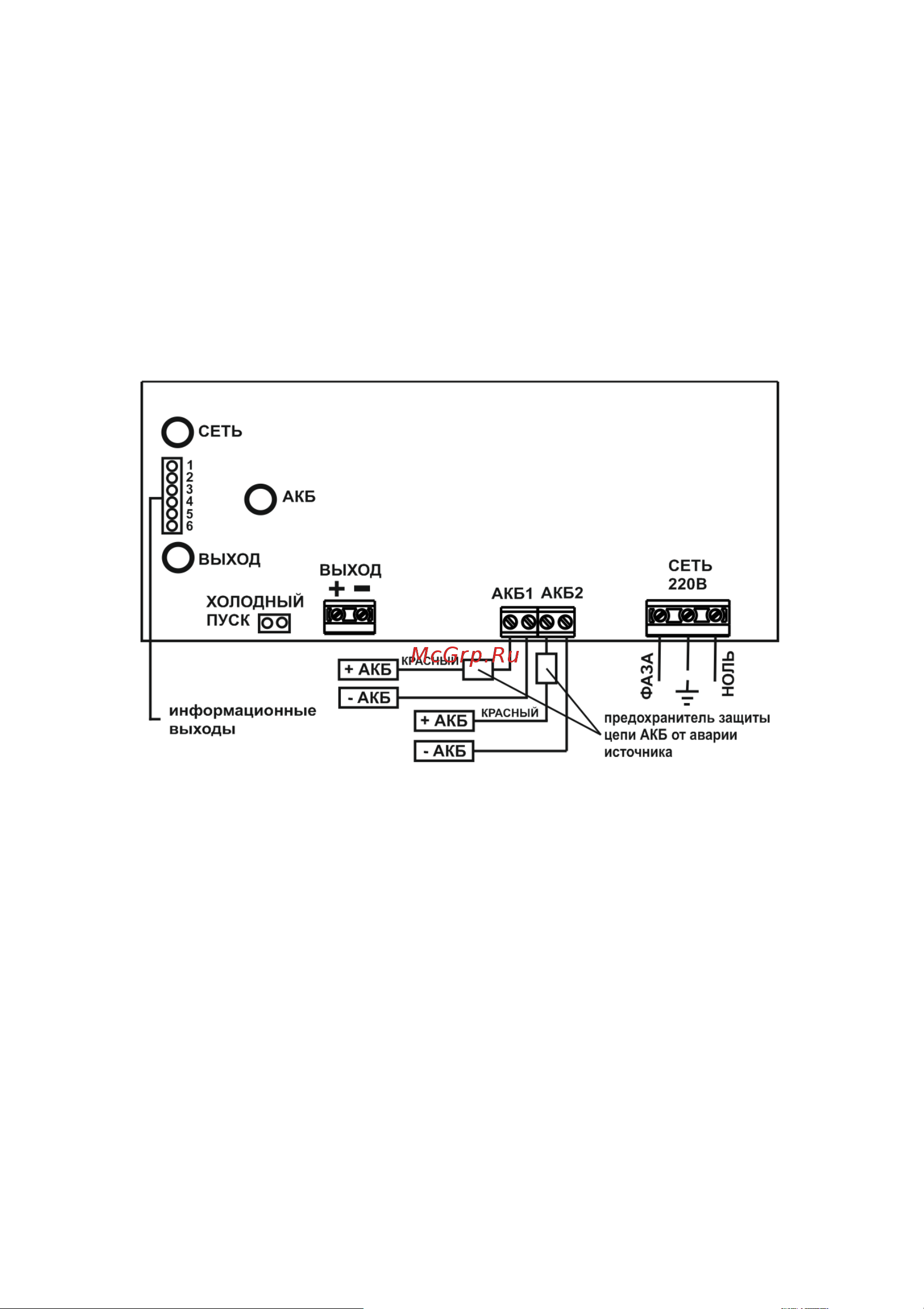

Рисунок 1 - вид изделия с открытой крышкой

В изделии применяется как одна основная АКБ, так и две АКБ (основная и

дополнительная), размещенные в нижней части корпуса. В случае установки двух

АКБ, они работают независимо друг от друга, что повышает надежность работы

изделия. При разрядке или выходе из строя основной АКБ, изделие автоматически

переходит на питание от дополнительной. Заряд каждой из двух АКБ также

осуществляется независимо от другой.

Нагрузка подключается к клеммам «ВЫХОД». Подключение нагрузки следует

производить в соответствии с полярностью (см. рисунок 2).
