5

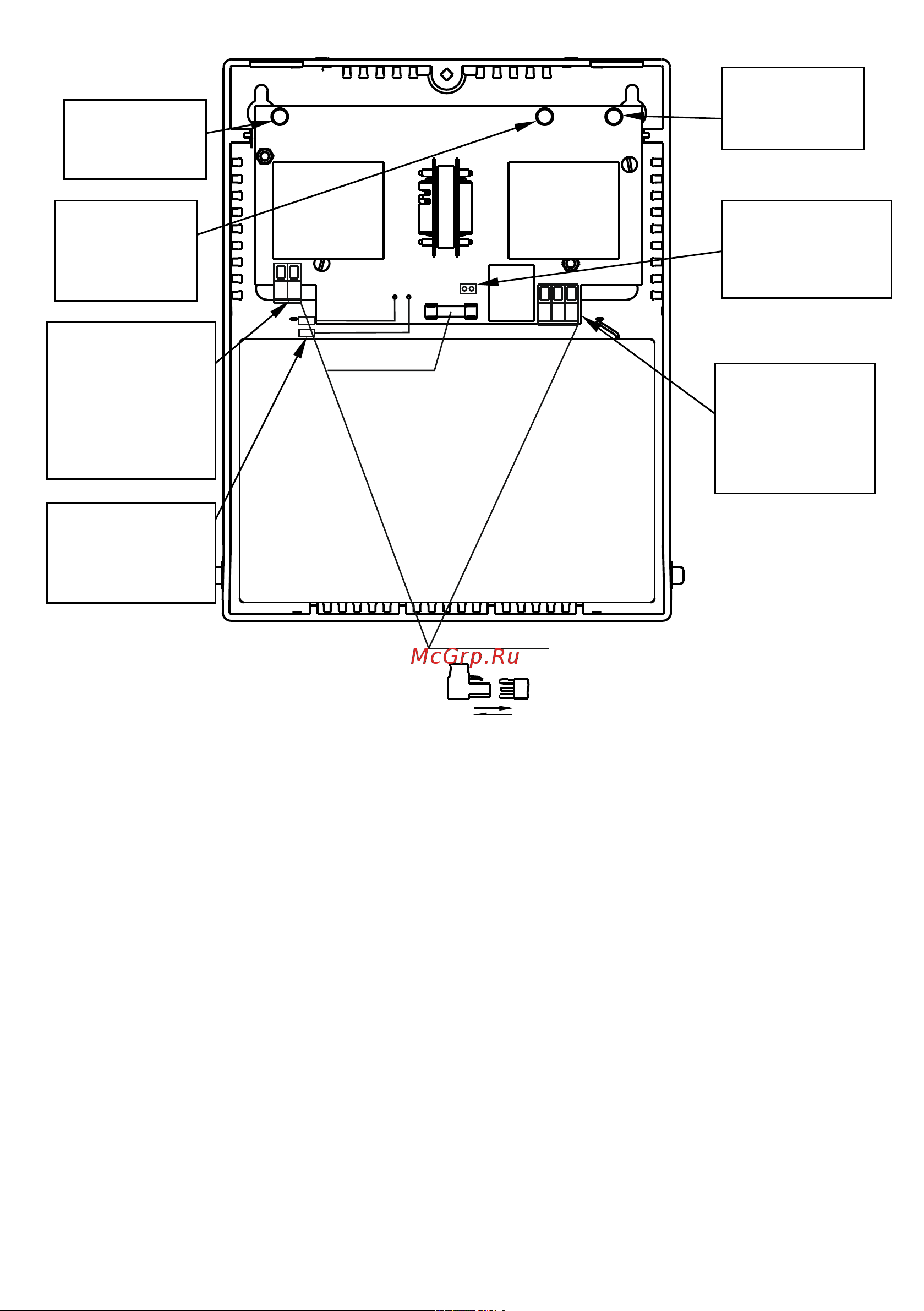

Рисунок 1 – Вид изделия со снятой крышкой
ОПИСАНИЕ РАБОТЫ
Подключение к изделию осуществляется в следующей последовательности: сперва
подключается нагрузка, затем встроенная АКБ и сетевое напряжение.
При наличии напряжения питающей сети осуществляется питание нагрузки и заряд
АКБ (режим «ОСНОВНОЙ»). Индикатор «СЕТЬ» светится и указывает на наличие
напряжения питающей сети. Индикатор «ВЫХОД» светится и указывает на наличие
выходного напряжения, свечение индикатора «ЗАРЯД АКБ» указывает на то, что
источник выполняет заряд АКБ. При полностью заряженной АКБ индикатор «ЗАРЯД
АКБ» не светится. При отсутствии напряжения питающей сети, изделие
автоматически переходит в режим «РЕЗЕРВ» и питание нагрузки от встроенной АКБ.
Индикатор «СЕТЬ» не светится, что указывает на отсутствие напряжения питающей
сети. Индикатор «ВЫХОД» светится, что указывает на наличие выходного
напряжения.
В режиме «РЕЗЕРВ» изделие защищает АКБ от глубокого разряда, контролируя
уровень напряжения.
При снижении этого напряжения ниже допустимого уровня, изделие автоматически
отключает выходное напряжение, нагрузка обесточивается и индикатор «ВЫХОД»
гаснет.
-
+
+
-
АКБ
СЕТЬ
В 50 Гц~220
Ф
0
+
НАГРУЗКА
ОК
-
ПРЕДОХРАНИТЕЛЬ
АКБ 5 А
съемная часть колодок
“СЕТЬ” и “НАГРУЗКА”
ХОЛОДНЫЙ
ПУСК
Индикатор
«СЕТЬ»
Индикатор
«ВЫХОД»
Клеммная
колодка для
подключения
сетевого
напряжения
Клеммная
колодка для
подключения
нагрузки
Клеммы для
подключения
АКБ
Контакты
«ХОЛОДНЫЙ
ПУСК»
Индикатор
«ЗАРЯД
АКБ»
