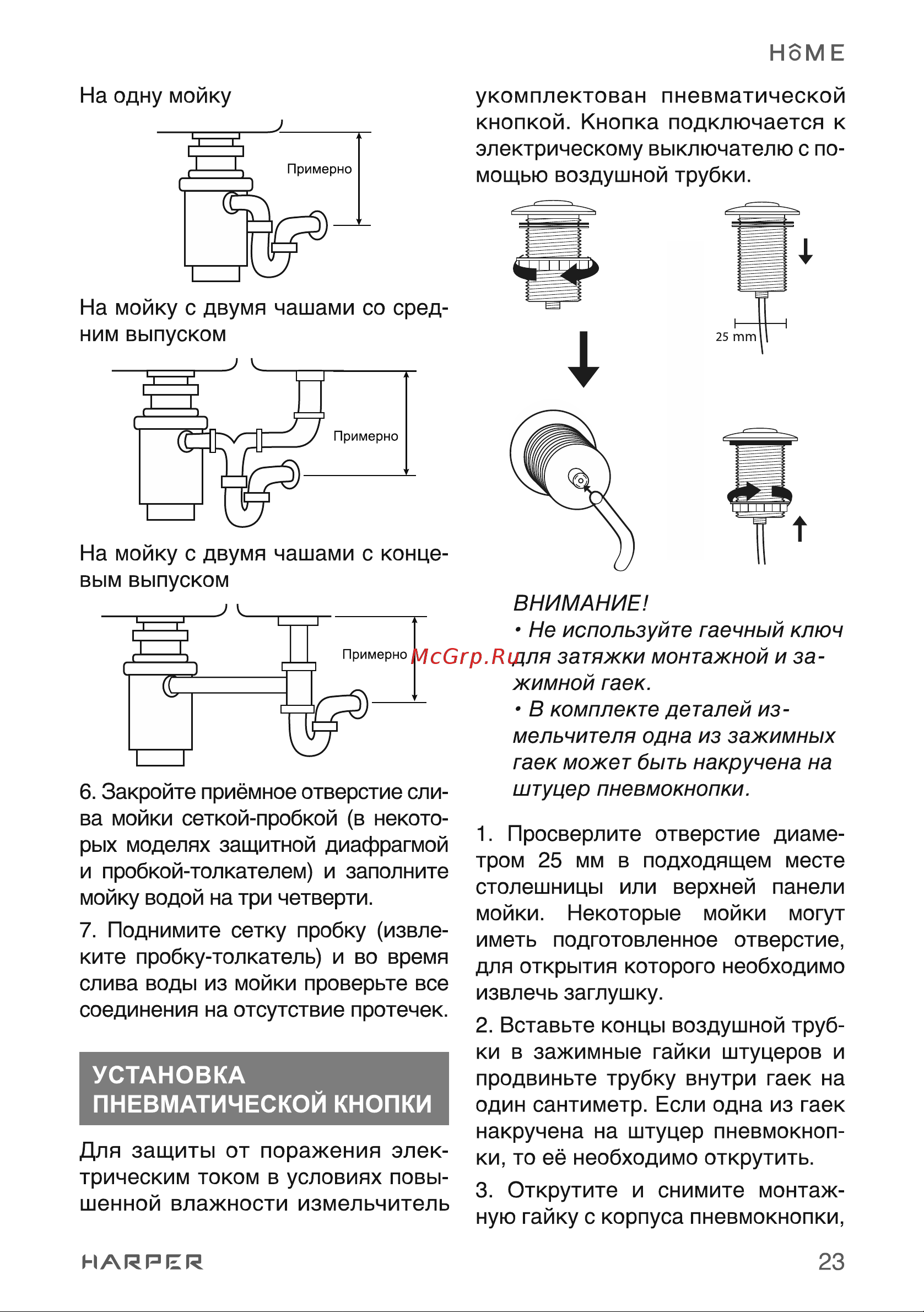

HOME На одну мойку укомплектован пневматической кнопкой Кнопка подключается к электрическому выключателю с по мощью воздушной трубки На мойку с двумя чашами со сред ним выпуском На мойку с двумя чашами с конце вым выпуском 6 Закройте приёмное отверстие сли ва мойки сеткой пробкой в некото рых моделях защитной диафрагмой и пробкой толкателем и заполните мойку водой на три четверти 7 Поднимите сетку пробку извле ките пробку толкатель и во время слива воды из мойки проверьте все соединения на отсутствие протечек УСТАНОВКА ПНЕВМАТИЧЕСКОЙ КНОПКИ Для защиты от поражения элек трическим током в условиях повы шенной влажности измельчитель HARPER ВНИМАНИЕ Не используйте гаечный ключ для затяжки монтажной и за жимной гаек В комплекте деталей из мельчителя одна из зажимных гаек может быть накручена на штуцер пневмокнопки 1 Просверлите отверстие диаме тром 25 мм в подходящем месте столешницы или верхней панели мойки Некоторые мойки могут иметь подготовленное отверстие для открытия которого необходимо извлечь заглушку 2 Вставьте концы воздушной труб ки в зажимные гайки штуцеров и продвиньте трубку внутри гаек на один сантиметр Если одна из гаек накручена на штуцер пневмокноп ки то её необходимо открутить 3 Открутите и снимите монтаж ную гайку с корпуса пневмокнопки 23
