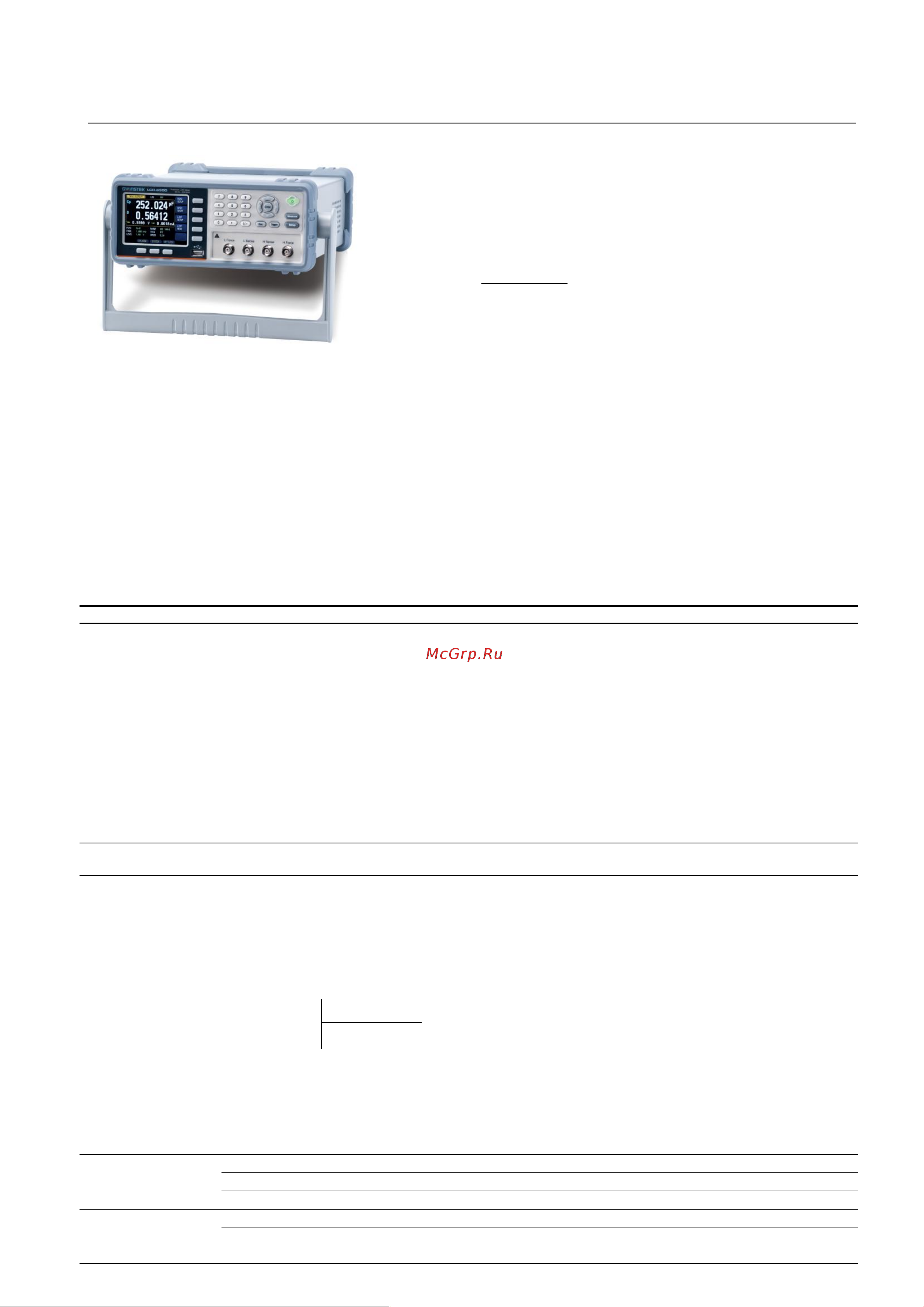

Измерители RLC ___________________________________

LCR-76300

Измерители импеданса

LCR-76300, LCR-76200, LCR-76100, LCR-76020, LCR-76002

Good Will Instrument Co., Ltd

 Базовая погрешность:  0,05 %

 5 моделей с диапазонами частот: 10 Гц…300 кГц (76300),

10 Гц…200 кГц (76200), 10 Гц…100 кГц (76100), 10 Гц…20 кГц (76020),

10 Гц…2 кГц (76002)

 Измерение 16 параметров: комплексного сопротивления на переменном

токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G,

Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности,

фазового сдвига

 Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.)

 Параллельная/ последовательная схема замещения

 Режим полярных координат: Z+фаз.сдвиг ()/ Y+фаз.сдвиг ()

 Широкие функциональные возможности по сбору, анализу, отображению

и хранению информации

 Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)

 Допусковый тест (Pass/Fail) в режимах: «абс. знач./-изм/ %»

 Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)

 Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)

 Большой графический ЖК-дисплей, разрешение 6 разрядов

 Удобный одноуровневый пользовательский интерфейс

 Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего

смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)

 Разъем USB на передней панели для подключения флешки

 Интерфейсы: RS-232 (SCPI), Handler (сортировщик)

 Отображение на внешнем ПК графика измеряемых параметров с

помощью штатного ПО (макс. 1.000 точек).

Технические данные:

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

ДИАПАЗОН

ИНДИКАЦИИ

ИЗМ. ПАРАМЕТРА

Сопротивление (R, Z, IXI)

≤100 МОм с макс.разрешением 0,01 мОм

Сопротивление на

постоянном токе (DCR)

≤ 100 МОм с макс. разрешением 0,01 мОм

Проводимость (G, B, IYI)

≤ 1000 См с макс. разрешением 0,01 нСм

Ёмкость (C)

≤10 Ф с макс. разрешением до 0,01 нФ

Индуктивность (L)

≤ 10 кГн с макс. разрешением до 0,01 мГн

Добротность (Q)

0,00001 – 99999,9

Тангенс угла потерь (D)

0,00001 – 9,99999

Фазовый сдвиг (Z-d)

-179,999…179,999

Фазовый сдвиг (Z-θr)

-3,14159 ~ 3,14159

Базовая погрешность

(R, Z, X, G, Y, B, L, C)

 0,05 % - в режиме Медленно/ Средне (Slow / Med)

 0,1 % - в режиме Быстро (Fast)

ПРЕДЕЛЫ

ИЗМЕРЕНИЙ

9 пределов (импеданс)*

автовыбор (Auto), удержание (Hold) с дискр. изменением (INCR +/-),

номинальный (для режима сортировки).

ТЕСТ СИГНАЛ

Частота тест-сигнала

10 Гц …300 кГц (LCR-76300),

10 Гц …200 кГц (LCR-76200),

10 Гц …100 кГц (LCR-76100),

10 Гц …20 кГц (LCR-76020),

10 Гц …2 кГц (LCR-76002)

Разрядность уст. частоты

4 разряда

Погрешность установки

±0,01 %

Уровень AC

тест-сигнала

Напряжение

10 мВ - 2 В (±10%), в реж. стабилиз.(CV) 10 мВ - 2 В (±6%)

Ток

100 мкА - 20 мА(±10%), реж. стабилиз.(CС) 100мкА- 20 мА (±6%)

Уровень DC тест-сигнала

± 1 В (2 Впик-пик), сигнал прямоугольной формы, частота 3 Гц,

максимальный ток 33 мА, выходное сопротивление 30 Ом

Погреш. уст. уровня (U/ I)

±6%... ±10% в зав. от режима

Вых. импеданс источника

30 / 50/ 100 Ом (переключаемый)

Запуск измерений

Внутр (автоматический), ручной, внешний, по шине RS

(INT, MAN, EXT, BUS)

ПОСТОЯННОЕ

СМЕЩЕНИЕ

(DC BIAS)

Внутренний источник

0В …±2,5В

Погрешность установки

± 0,5%+ 5 мВ

Внешний источник

± 45 В (потребуется опция соед. площадки LCR-16)

ПАМЯТЬ

Объём внутр. памяти

10 файлов (программ тестирования)

Функции внутр. памяти

Запись/ считывание установленных параметров (настроек)

Внеш. USB-диск

Запись/ считывание: 10 файлов (настройки), 9999 файлов цифрового
