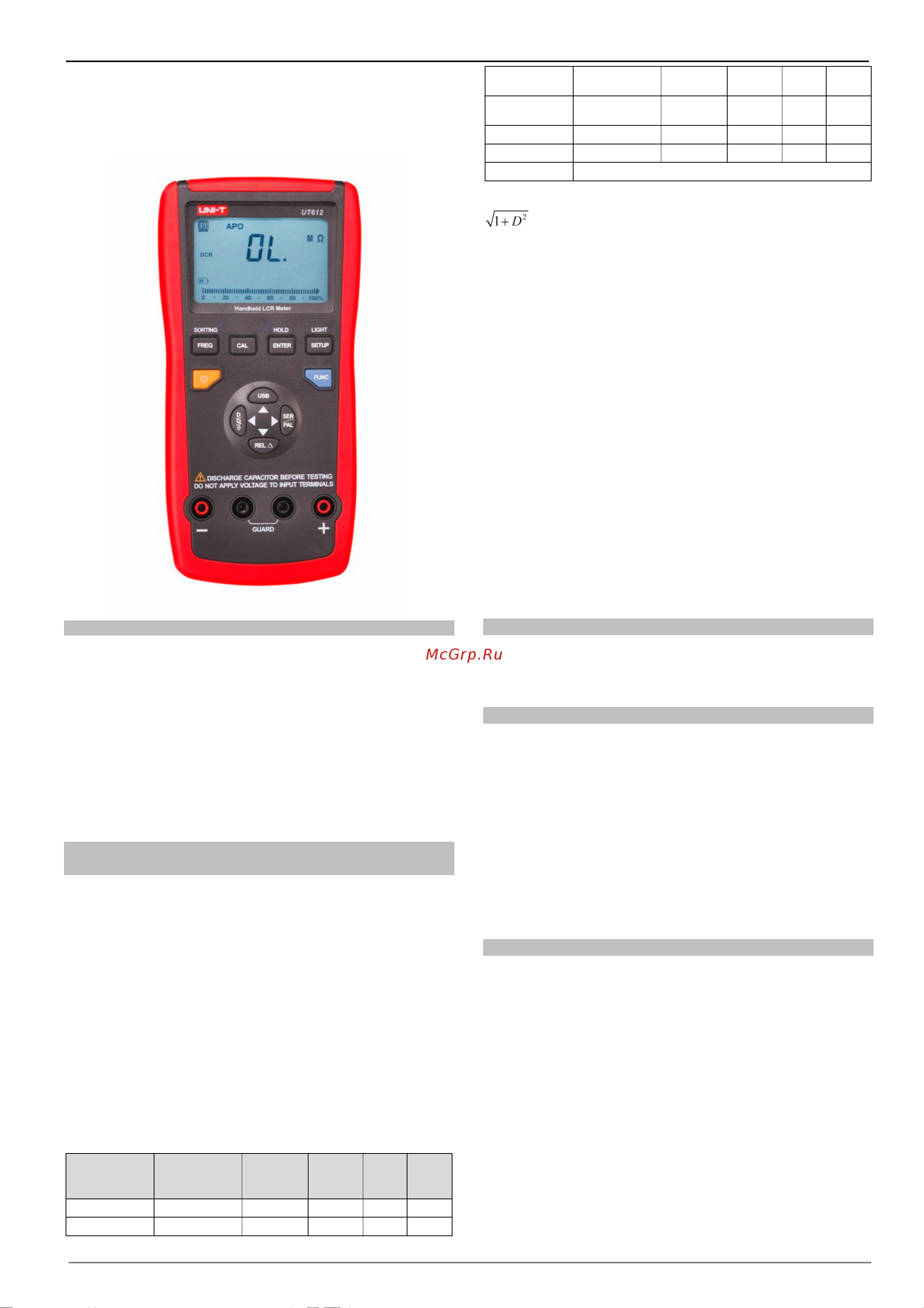

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ UNI-T
Uni-Trend Group Limited, Гонконг UT612
UT-612
мостовой измеритель
LCR импеданса
СОДЕРЖАНИЕ
1. Общие характеристики и инструкции по безопасности.......... 1
2. Условия окружающей среды…………..................................... 1
3. Особенности прибора..……………........................................... 1
4. Параметры импеданса………………......................................... 1
5. Режимы измерения……………………..…................................. 2
6. Описание дисплея.................................................................... 2
7. Функции кнопок передней панели............................................ 2
8. Инструкции по работе с прибором .......................................... 3
9. Инструкции по быстрым измерениям……………….................. 4
10. Протокол обмена данными с компьютером..……………....... 5
11. Технические характеристики.................................................. 5
12. Замена батарей……………………………................................ 6
13. Уход и обслуживание……….………….…................................ 6
1. Общие характеристики и инструкции по
безопасности
Мостовой RLC-измеритель UT612 с двойным ЖК дисплеем с
максимальными отображаемыми значениями 19999/1999, после-
довательным и параллельным режимами измерения предназна-
чен для определения добротности, коэффициента потерь, сдвига
фаз и эквивалентного сопротивления измеряемых элементов.
Измерения могут проводиться на 5-ти частотах: 100Гц, 120Гц,
1кГц, 10кГц и 100кГц. Прибор оснащен интерфейсом USB HID,
позволяет передавать данные на компьютер, характеризуется
низким энергопотреблением, имея рабочий ток 15 мА при напря-
жении питания 9 В. Внешние размеры: 224 мм х 172 мм х 59 мм.
Диапазоны и погрешности измерения
Индуктивность (L): 0,001мкГн 20 000Гн, максимальная точность
(0,5%+5).
Емкость (С): 0,01пФ 20 000мкФ, максимальная точность
(0,5%+5).
Сопротивление (R): 0.001 200 МΩ, максимальная точность
(0,3%+5).
Импеданс/
частота
Сопротивле-
ние постоян-
ному току
100/
120Гц
1кГц 10кГц
100кГц
0,1-1 Ом 1,0% 1,0% 1,0% 1,0% 1,0%
1-10 Ом 0,5% 0,5% 0,5% 0,5% 0,5%
10 Ом-100
кОм
0,3% 0,3% 0,3% 0,5% 0,3%
100 кОм – 1
МОм
0,5% 0,5% 0,5% 1%
1-20МОм 1,0% 1,0% 1,0%
20-200 МОм 2,0% 2,0% 5,0%
Примечание D0,1
Примечание: Если D превышает 0,1 умножьте результат на
.
Формула для пересчета емкости в импеданс: Z
C
=1/(2πfC)
Формула для пересчета индуктивности в импеданс: Z
L
=2πfL
Для обеспечения безопасности работы с прибором, пожалуйста,
соблюдайте следующие указания:
1) Не допускается использовать прибор в огнеопасной и взрыво-
опасной среде, при высокой запыленности, под прямыми солнеч-
ными лучами и при высокой радиации.
2) Лицам, не являющимся специалистами, строго запрещается
открывать заднюю крышку прибора.
3) Не допускается разбирать или модифицировать прибор слу-
чайным образом, поскольку неразрешенные изменения могут
вызвать необратимые повреждения прибора.
4) Перед измерением цепей или участков проводов отключайте в
них напряжение и полностью разряжайте входящие в них конден-
саторы.
5) Строго запрещается подавать напряжение на измерительный
вход. Перед измерением элементов, способных нести заряд (на-
пример, конденсаторов) удостоверьтесь в отсутствии на них на-
пряжения.
6) Прибор может питаться от двух типов источников питания: от
батареи на 9 В или от интерфейса USB. Адаптер питания от USB
питает прибор при его подключении к порту USB. Кроме того, в
целях продления срока службы батареи прибор может использо-
вать в качестве источника питания USB-интерфейс компьютера
синхронно с передачей данных на компьютер.
2. Условия окружающей среды
1) Высота: <2000 метров
2) Относительная влажность хранения: <75%
3) Рабочая температура: 0ºС – +40ºС
4) Температура хранения: -20ºС – +50ºС
3. Особенности прибора
1) Основной дисплея на 19999 отсчетов и дополнительный дис-
плей на 1999 отсчетов
2) Измерительная частота: 100Гц/120Гц/1кГц/ 10кГц/100кГц
3) Измерительное напряжение: 0,6 В (скв.)
4) Выходной импеданс: 120 Ом
5) Базовая погрешность: 0,5%
6) Режимы ручного и автоматического определения типа нагрузки
(L, C, R)
7) Измерение сопротивления постоянному току
8) Калибровка по разомкнутой цепи и по короткозамкнутой цепи
9) Автоматическое отключение
10) Функции относительных измерений и сортировки
11) Возможность передачи данных на компьютер по интерфейсу
мини-USB.
4. Параметры импеданса
Приборы для измерения импеданса можно подразделить на из-
меряющие импеданс при постоянном токе и при переменном токе
в зависимости от типа измеряемого сигнала. Как правило, муль-
тиметры позволяют измерять импеданс при постоянном токе, а
цифровой электрический мост позволяет измерять импеданс как
при постоянном, так и при переменном токе. Измеритель UT612 –
это интеллектуальный портативный цифровой измерительный
мост с функциями измерения импеданса при переменном и по-
стоянном токе, оснащенный двойным дисплеем. Импеданс
один из фундаментальных параметров при работе с электрон-
ными элементами и схемами. Сопротивление линейного кри-
сталлического диода при постоянном токе определяется законом
Ома. Но при переменном токе отношение напряжения к току яв-
ляется комплексным числом. Вектор импеданса включает веще-
ственную часть (активное сопротивление R) и мнимую часть (ре-
активное сопротивление Х). В декартовых координатах импеданс
выражается как R+jX, а в полярных координатах через ампли-
туду |Z| и фазовый угол θ (см. Рисунок 1).
