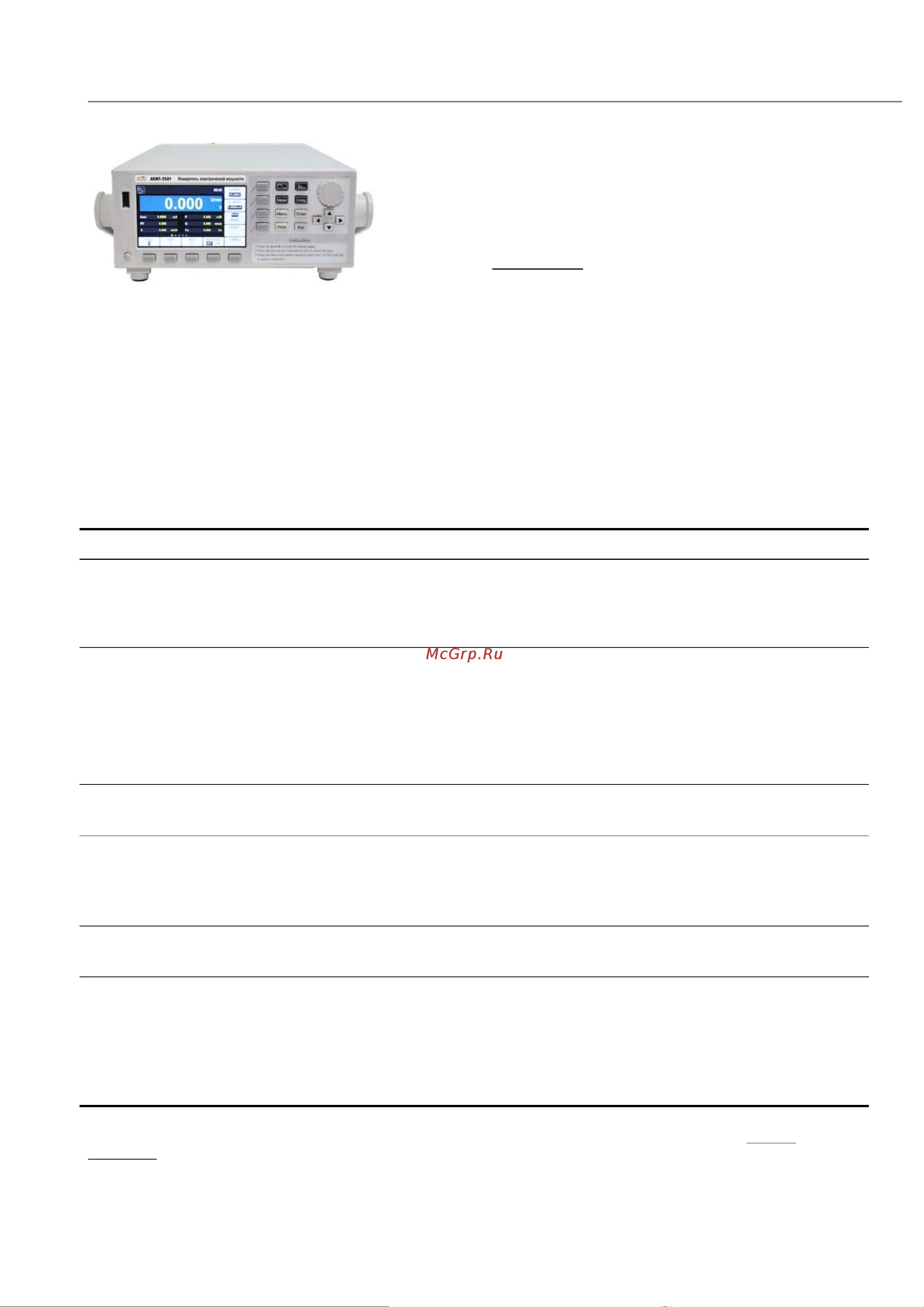

АКИП-2501
Измеритель электрической мощности цифровой
АКИП-2501
АКИП™
Измерение по входу: до 600 Вскз, до 20 Аскз
Базовая погрешность ±0,1 %
Изолированные входы U/I (floating) на задней панели
Измерение 27 параметров*: мощность до 12 кВт (активная/ P,
реактивная/ Q и полная/ S), коэф. мощности (cos φ), угол сдвига
между напряжением и током (φ), коэф. амплитуды U/I (крест-
фактор Icf/Ucf), пусковой ток (Inrush) и др.
Одновременная индикация измерений (макс.12 параметров):
мощность, ток, напряжение, частота U/I (гармоники до 50-й, коэф.
мощности, разность фаз и пр.)
Аналоговый вход для безразрывного измерения силы тока с
помощью внешних преобразователей тока (клещей)
Режим удержания показаний (Hold), измерения с.к.з./ min/ max,
среднего (Irmn, Imn, Idc, Urmn, Umn, Udc), пикового значения (Ipk+
, Ipk- , Upk+, Upk-), размах (Ipp, Upp)
Графический цветной TFT-дисплей: 3 формата вывода результата
– 1/ 4/ 12 значений (разрешение 480 х 272)
Сохранение данных и скриншотов на USB-flash
Интерфейс: USB, GPIB, LAN, RS-232
Технические данные:
ХАРАКТЕРИСТИК
И
ПАРАМЕТРЫ ЗНАЧЕНИЯ
НАПРЯЖЕНИЕ
Предел измерения 15/ 30/ 60/ 150/ 300/ 600 В, автоматич. или ручной выбор
Входной импеданс 2 МОм (13 пФ)
Макс. вх. напряжение 1500В
пик.
, 1000 В
с
р
.кв.
Погрешность измерения
(23С 5С, синусоид. сигнал)
(0,1% х Uизм. + 0,2% х Uк), где Uк - предел измерения, в диапазоне до 10
кГц
ТОК
Предел измерения 5/ 10/ 20/ 50/ 100/ 200 мА/ 0,5/ 1/ 2/ 5/ 10/ 20 А, автоматический или
ручной выбор
Входной импеданс 505 мОм (0,1 мкГн) в диапазоне 5…200 мА;
5 мОм (0,1 мкГн) в диапазоне 0,5…20 А
Макс. вх. ток 30А
пик.
/ 20А
ср.кв.
в диапазоне 5…200 мА;
100А
пик.
/ 30А
с
р
.кв.
в диапазоне 0,5…20 А
Погрешность измерения
(23С 5С, синусоид. сигнал)
(0,1% х Iизм. 0,2 % х Iк), где Iк – предел измерения, в диапазоне до 10
кГц
АКТИВНАЯ
МОЩНОСТЬ
Диапазон 0…12 кВт
Погрешность измерения
(23С 5С, синусоид. сигнал)
(0,1% х Pизм. + 0,1% х Pк), где Pк – предел измерения, в диапазоне 45…66
Гц
КОЭФ.
МОЩНОСТИ
Диапазон 0,001 – 1,000
Погрешность измерения
((cosφ – cosφ/ 1,0002) + |cosφ – cos(φ + arcsin(0,2/ 100))| + 1 е.м.р.)
при 45 ≤ f < 66 кГц;
((cosφ – cosφ/ 1,0002) + |cosφ – cos(φ + arcsin((0,2 + 0,2·f)/ 100))| + 1 е.м.р.)
при 66 ≤ f < 100 кГц
ЧАСТОТА
Диапазон 0,5 Гц…100 кГц
Погрешность измерения
(23С 5С)
0,06% х Fизм.
ОБЩИЕ ДАННЫЕ
Дисплей 9 см цветной ЖК-дисплей (TFT, 480 х 272)
Интерфейс USB, GPIB, LAN, RS-232
Потребляемая мощность 50 ВА
Рабочая температура 5…40 С° (относ. влажность 20…80%)
Напряжение питания 110…240 В, 50/60Гц
Габаритные размеры 215х 88х 340 мм без бампера (размерность 1/2х2U)
Масса 5 кг
* прим.: по мощности (W) – 6 параметров, по току (А) – 11 параметров, по напряжению (V) – 10 параметров (всего 27
параметров).
