Установка параметров прибора
Могут быть внесены изменения без уведомления
17
5.1.15 Постоянное напряжение CST V:
Здесь включается/выключается постоянное напряжение
(AC). В некоторых случаях из-за импеданса источника
для измерения может потребоваться особое
измерительное напряжение, которое недоступно при
нормальном импедансе соответствующего диапазона.
Чтобы его получить, в меню SETUP можно включить
постоянное напряжение (CST V).
Для всех измерений со смещением напряжения или
тока (BIAS) должна быть включена функция
постоянного напряжения (CST V)!
Функция меню SETUP выбирается нажатием кнопки
SELECT 3. С помощью кнопок pqt u 7 и поворотной
ручки 6 установить параметр CST V в значение ON.
Импеданс источника примет значение 25 Ом. Для всех
компонентов с импедансами >25 Ом напряжение
останется примерно постоянным. Чтобы предотвратить
перегрузку прибора, выбранный диапазон может
автоматически изменяться в зависимости от импеданса
компонента. Работа в режиме постоянного напряжения
уменьшает точность измерений в два раза. В следующей
таблице перечислены диапазоны импедансов для
работы c постоянным напряжением (CST V ON):
Диапазон
измерений
Импеданс
источника
Импеданс компонента
1 25 Ом 10,0 мкОм — 3,0 Ом
2 25 Ом 3,0 Ом — 100,0 Ом
3 25 Ом
100
,0 Ом — 1,6 кОм
4 25 Ом 1,6 кОм — 25,0 кОм
5 25 Ом 25,0 кОм — 2,0 MОм
6 25 Ом 2,0 MОм — 100,0 MОм
В следующей таблице перечислены диапазоны
импедансов при выключенном режиме постоянного
напряжения (CST V OFF):
Диапазон измерений Импеданс компонента
1 … 2 Z > 3,33 Ом
2 … 3 Z > 400,00 Ом
3 … 4 Z > 6,67 кОм
4 … 5 Z > 100,00 кОм
5 … 6 Z > 2,22 МОм
2 … 1 Z < 2,7 Ом
3 … 2 Z < 324,0 Ом
4 … 3 Z < 5,4 кОм
5 … 4 Z < 81,0 кОм
6 … 5 Z < 1,8 МОм
Возможны ситуации, при которых на дисплей будет
выводиться сообщение о выходе за пределы диапазона
OVERRANGE. Они возможны, если выбрано постоянное
напряжение и ручной режим работы. Чтобы обойти проб-
лему, следует вручную выбрать более высокий диапазон
или переключиться в автоматический режим (AUTO).
5.2 Функция меню CORR
В подменю CORR выбираются функции:
5.2.1 Калибровка холостого хода OPEN:
Здесь включается/выключается калибровка по разомкну-
той (ХХ) цепи (описание процедуры см. в главе 6.1).
5.2.2 Калибровка короткого замыкания SHORT:
Здесь включается/выключается калибровка по замкнутой
(КЗ) цепи (описание процедуры см. в главе 6.2).

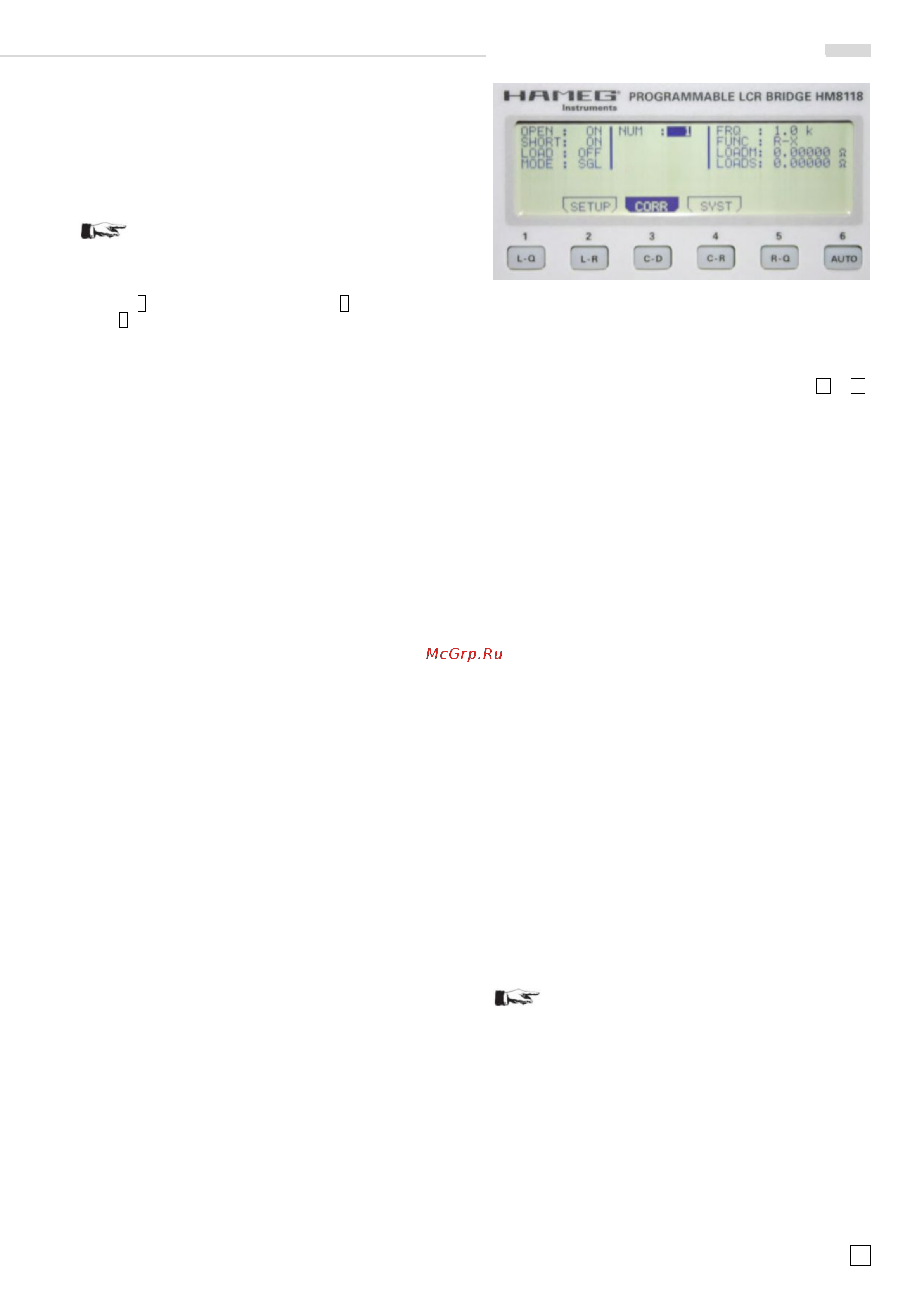

Рис. 5.3 – Индикация функций меню CORR
5.2.3 Калибровка с нагрузкой LOAD:
Здесь включается/выключается калибровка по известному
нагрузочному импедансу. Для любых измерений с
нагрузочным импедансом требуемую функцию
необходимо выбирать вручную нажатием кнопок 28 ... 39
(описание процедуры см. в главе 6.3).
5.2.4 Номер нагрузки NUM:
Здесь выбирается один из 6 доступных нагрузочных
импедансов LOAD (с номерами от 0 до 5).
5.2.5 Частота FRQ:
Здесь выбирается частота измерения нагрузочного
импеданса (LOAD) в пределах от 20 Гц до 200 кГц.
5.2.6 Функция FUNC:
Здесь выбираются опорные значения для нагрузочных
импедансов LOADM и LOADS. Доступны следующие
функции:
Ls-Q, Lp-Q, Ls-Rs,
Lp-Rp, Cs-D, Cp-D,
Cs-Rs, Cp-Rp, Rs-Q,
Rp-Q, Z-Q, Y-Q,
R-X G-B
5.2.7 Опорное значение LOADM для основной
измеряемой величины:
Результат измерений может быть сохранен в ячейке памя-
ти LOADM в качестве опорного значения для нагрузочного
импеданса LOAD. Доступные единицы измерения (зависят
от параметра FUNC): H, mH, μH, nH, F, mF, μF, nF, pF, Ω,
mΩ, kΩ, MΩ или S, kS, mS, μS, nS, pS.
5.2.8 Опорное значение LOADS для дополнительной
измеряемой величины:
Здесь результат измерений может быть сохранен в
ячейке памяти LOADS в качестве опорного значения для
нагрузочного импеданса LOAD. Доступные единицы
измерения (зависят от параметра FUNC): Ω, mΩ, kΩ, MΩ,
S, kS, mS, μS, nS, pS или °.
Внимание!
При использовании калибровки с нагрузкой значения
должны вводиться в обе ячейки памяти опорных вели-
чин (например, если для LOADM используется величина
омического сопротивления, то в ячейке LOADM должно
быть сохранено значение сопротивления, а в ячейке
LOADS – значение "0")
Параметры LOADM и LOADS можно использовать, если
сложно откалибровать испытательную установку или
если она подсоединяется через длинные провода. В
таком случае реализовать полную калибровку ХХ/КЗ
невозможно, так как текущая схема установки не может
быть скомпенсирована простой схемой замещения,
предлагаемой в измерителе LCR.
