Дистанционное управление
Могут быть внесены изменения без уведомления
25
8 Дистанционное управление
При обращении к прибору через интерфейс (режим ДУ),
загорается белый светодиод кнопки REMOTE. Чтобы
вернуться в режим местного управления следует нажать
кнопку REMOTE. Функция не действует, если местное
управление прибора блокировано, тогда управление
прибором с передней панели невозможно.
8.1 Сдвоенный интерфейс USB/RS-232 (HO820)
Сдвоенный интерфейс HO820 содержит гальванически
изолированные USB и RS-232 интерфейсы. В виде опции
доступен интерфейс GPIB (HO880). Опцию
рекомендуется устанавливать в заводских условиях.
Интерфейс RS-232 (9-контактный):
Для интерфейса RS-232 используется стандартный 9-
контактный разъем D-SUB. Данный двунаправленный
интерфейс обеспечивает возможность передачи
измерительных параметров между внешним устройством
(DTE, например, ПК с подходящим измерительным ПО) и
прибором HM8118 (DCE). Также по интерфейсу могут
передаваться команды и считываться данные. Описание
доступных команд приведено в главе "Справочные
данные о командах". Прямое соединение между
последовательным портом ПК и интерфейсом RS-232
прибора может быть установлено посредством 9-
контактного экранированного кабеля (1:1). Максимальная
длина кабеля не должна превышать 3 м.
Назначение контактов интерфейса RS-232:
Интерфейс RS-232 прибора выполнен в виде 9-контактно-
го разъема D-SUB. Двунаправленный интерфейс предназ-
начен для приема и передачи параметров настройки,
данных и команд ДУ из ПК (последовательный порт) в
устройство HAMEG. Соединение с ПК может быть
установлено посредством 9-контактного экранированного
кабеля (1:1), оснащенного разъемами D-SUB.

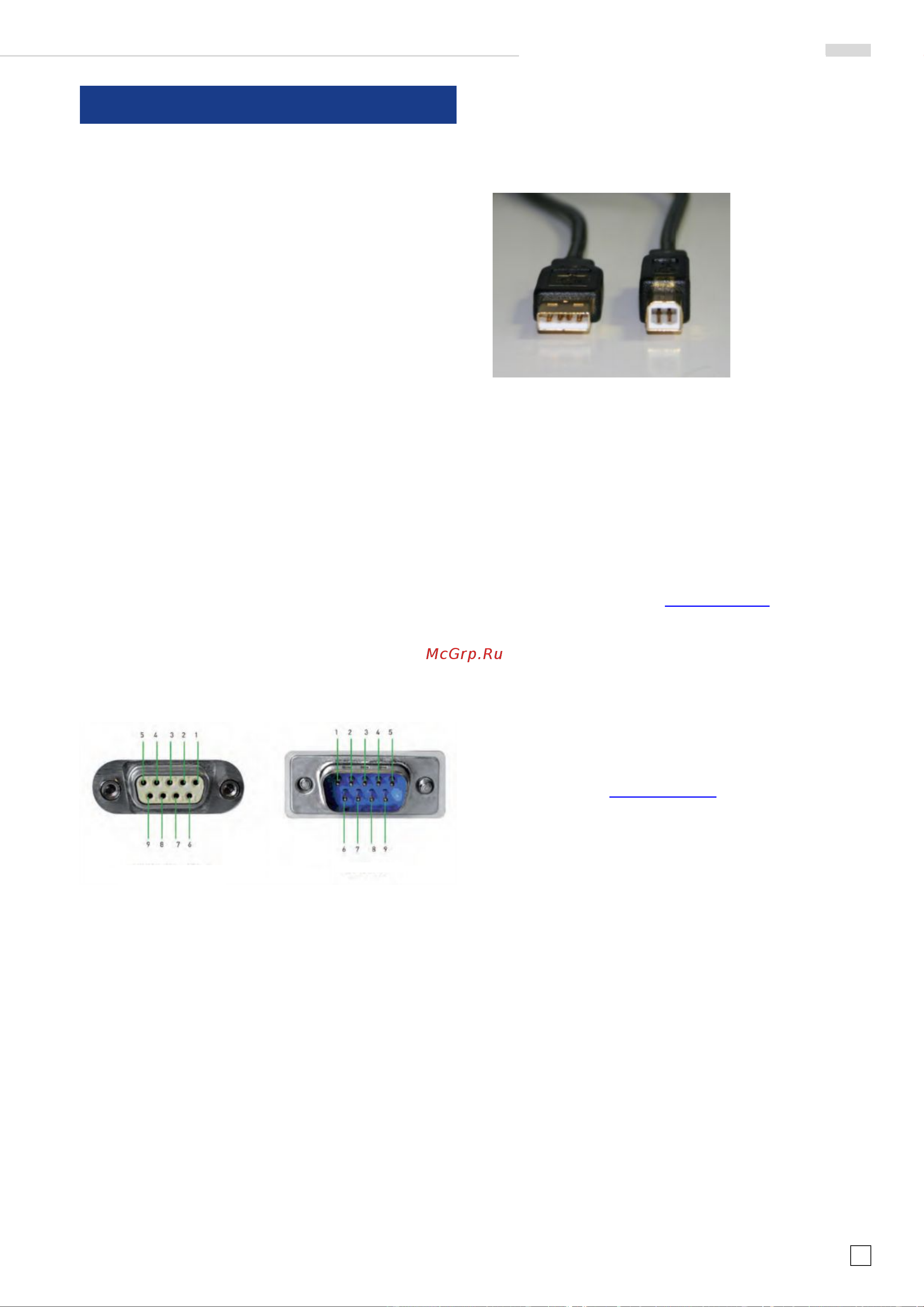

Рис. 8.1 – Назначение контактов интерфейса RS-232
Назначение контактов:
2 Tx Data (передача данных от HAMEG-устройства к ПК)
3 Rx Data (прием данных от ПК к HAMEG-устройству)
7 CTS (готовность к передаче данных)
8 RTS (готовность к приему данных)
5 Земля (опорный нулевой потенциал, соединенный
посредством прибора HAMEG класса безопасности I с
шнуром питания, т.е. с контактом защитного заземления в
настенной розетке)
9 +5 В (напряжение питания для внешних устройств
(макс. 400 мА))
Максимальное напряжение на контактах Tx, Rx, RTS и
CTS составляет ±12 В. Стандартные параметры RS-232:
Осциллографы: 8-N-2 (8 битов данных, отсутствует
бит четности, 2 стоповых бита)
Системные устройства: 8-N-1 (8 битов данных, отсутствует
бит четности, 1 стоповый бит)
Протокол RTS/CTS: отсутствует
Данные параметры могут устанавливаться или
изменяться в самом приборе.
Интерфейс USB:
Интерфейс оснащен гнездовым разъемом типа B. Для
прямого соединения с хост-контроллером или непрямого
соединения через USB-хаб необходим USB-кабель, один
конец которого оснащен разъемом типа B, а другой –
разъемом типа A.
Рис. 8.2 –
USB-интерфейсы
типа A и B
Изменять конфигурацию прибора не требуется. При
необходимости может быть изменена бодовая скорость.
Соединить прибор HM8118 с ПК с помощью USB-кабеля
и установить USB-драйвера согласно руководству к
интерфейсу HO820.
Установка драйверов HO820:
Сначала подсоединить прибор к ПК, операционная систе-
ма обнаружит новое оборудование "Found New Hardware”.
Откроется мастер установки нового оборудования "Found
New Hardware Wizard”. Драйвер USB находится на
компакт-диске, включенном в комплект поставки, или в
разделе загрузок на сайте www.hameg.com
.
8.2 Интерфейс IEEE-488(GPIB) (HO880)
Для работы по интерфейсу IEEE-488 необходимо лишь
установить GPIB-адрес на задней панели и подключить
прибор к ПК с помощью GPIB-кабеля. Настройки могут
быть сделаны только до запуска прибора, во время
работы сделать настройки невозможно. Технические
детали и сведения об адресации интерфейса можно
найти на компакт-диске из комплекта поставки или на
нашем веб-сайте www.hameg.com.
8.3 Соединение
Чтобы установить базовое соединение, требуется после-
довательный кабель (1:1), а также терминальная програм-
ма типа Windows-программы HyperTerminal. Программа
HyperTerminal входит в любую из операционных систем
Windows. Подробная инструкция по установке базового
соединения с помощью программы HyperTerminal
доступна в базе знаний HAMEG по адресу
http://www.hameg.com/hyperterminal.
Для дистанционного управления (ДУ) прибором HM8118
используются команды SCPI (стандартные команды для
программируемых приборов). ДУ может осуществляться
через встроенный сдвоенный интерфейс USB/RS-232
(опции: IEEE-488). ДУ обеспечивает доступ практически
ко всем функциям, доступным на передней панели в
ручном режиме работы.
HAMEG устройство / ПК
Разъем кабеля
Тип A
Тип B
