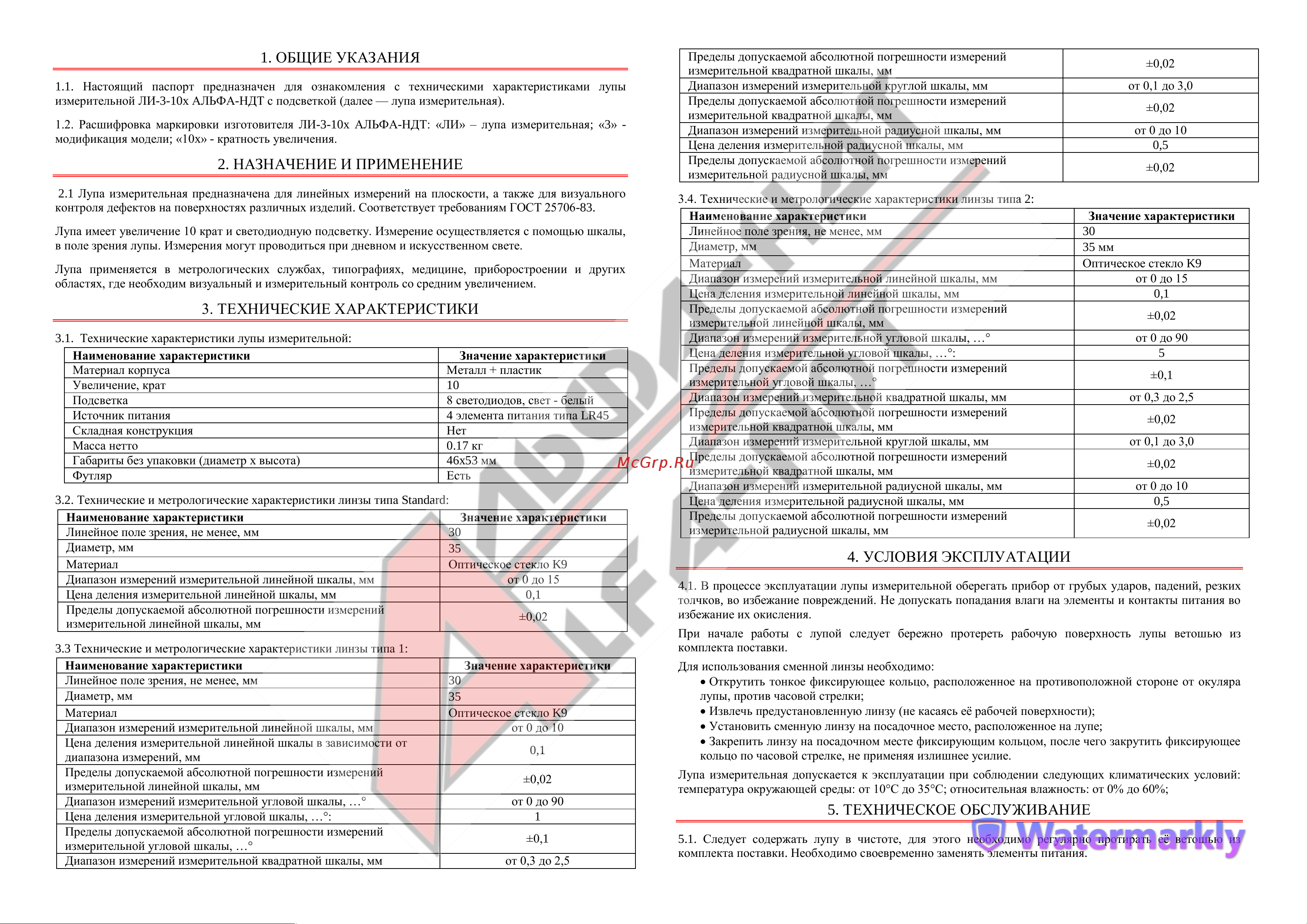

1. ОБЩИЕ УКАЗАНИЯ

1.1. Настоящий паспорт предназначен для ознакомления с техническими характеристиками лупы

измерительной ЛИ-3-10x АЛЬФА-НДТ с подсветкой (далее — лупа измерительная).

1.2. Расшифровка маркировки изготовителя ЛИ-3-10x АЛЬФА-НДТ: «ЛИ» – лупа измерительная; «3» -

модификация модели; «10x» - кратность увеличения.

2. НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

2.1 Лупа измерительная предназначена для линейных измерений на плоскости, а также для визуального

контроля дефектов на поверхностях различных изделий. Соответствует требованиям ГОСТ 25706-83.

Лупа имеет увеличение 10 крат и светодиодную подсветку. Измерение осуществляется с помощью шкалы,

в поле зрения лупы. Измерения могут проводиться при дневном и искусственном свете.

Лупа применяется в метрологических службах, типографиях, медицине, приборостроении и других

областях, где необходим визуальный и измерительный контроль со средним увеличением.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1. Технические характеристики лупы измерительной:

Наименование характеристики

Значение характеристики

Материал корпуса

Металл + пластик

Увеличение, крат

Подсветка

8 светодиодов, свет - белый

Источник питания

4 элемента питания типа LR45

Складная конструкция

Нет

Масса нетто

0.17 кг

Габариты без упаковки (диаметр x высота)

46x53 мм

Футляр

Есть

3.2. Технические и метрологические характеристики линзы типа Standard:

Наименование характеристики

Значение характеристики

Линейное поле зрения, не менее, мм

Диаметр, мм

Материал

Оптическое стекло K9

Диапазон измерений измерительной линейной шкалы, мм

от 0 до 15

Цена деления измерительной линейной шкалы, мм

0,1

Пределы допускаемой абсолютной погрешности измерений

измерительной линейной шкалы, мм

±0,02

3.3 Технические и метрологические характеристики линзы типа 1:

Наименование характеристики

Значение характеристики

Линейное поле зрения, не менее, мм

Диаметр, мм

Материал

Оптическое стекло K9

Диапазон измерений измерительной линейной шкалы, мм

от 0 до 10

Цена деления измерительной линейной шкалы в зависимости от

диапазона измерений, мм

0,1

Пределы допускаемой абсолютной погрешности измерений

измерительной линейной шкалы, мм

±0,02

Диапазон измерений измерительной угловой шкалы, …°

от 0 до 90

Цена деления измерительной угловой шкалы, …°:

Пределы допускаемой абсолютной погрешности измерений

измерительной угловой шкалы, …°

±0,1

Диапазон измерений измерительной квадратной шкалы, мм

от 0,3 до 2,5

Пределы допускаемой абсолютной погрешности измерений

измерительной квадратной шкалы, мм

±0,02

Диапазон измерений измерительной круглой шкалы, мм

от 0,1 до 3,0

Пределы допускаемой абсолютной погрешности измерений

измерительной квадратной шкалы, мм

±0,02

Диапазон измерений измерительной радиусной шкалы, мм

от 0 до 10

Цена деления измерительной радиусной шкалы, мм

0,5

Пределы допускаемой абсолютной погрешности измерений

измерительной радиусной шкалы, мм

±0,02

3.4. Технические и метрологические характеристики линзы типа 2:

Наименование характеристики

Значение характеристики

Линейное поле зрения, не менее, мм

Диаметр, мм

35 мм

Материал

Оптическое стекло K9

Диапазон измерений измерительной линейной шкалы, мм

от 0 до 15

Цена деления измерительной линейной шкалы, мм

0,1

Пределы допускаемой абсолютной погрешности измерений

измерительной линейной шкалы, мм

±0,02

Диапазон измерений измерительной угловой шкалы, …°

от 0 до 90

Цена деления измерительной угловой шкалы, …°:

Пределы допускаемой абсолютной погрешности измерений

измерительной угловой шкалы, …°

±0,1

Диапазон измерений измерительной квадратной шкалы, мм

от 0,3 до 2,5

Пределы допускаемой абсолютной погрешности измерений

измерительной квадратной шкалы, мм

±0,02

Диапазон измерений измерительной круглой шкалы, мм

от 0,1 до 3,0

Пределы допускаемой абсолютной погрешности измерений

измерительной квадратной шкалы, мм

±0,02

Диапазон измерений измерительной радиусной шкалы, мм

от 0 до 10

Цена деления измерительной радиусной шкалы, мм

0,5

Пределы допускаемой абсолютной погрешности измерений

измерительной радиусной шкалы, мм

±0,02

4. УСЛОВИЯ ЭКСПЛУАТАЦИИ

4.1. В процессе эксплуатации лупы измерительной оберегать прибор от грубых ударов, падений, резких

толчков, во избежание повреждений. Не допускать попадания влаги на элементы и контакты питания во

избежание их окисления.

При начале работы с лупой следует бережно протереть рабочую поверхность лупы ветошью из

комплекта поставки.

Для использования сменной линзы необходимо:

 Открутить тонкое фиксирующее кольцо, расположенное на противоположной стороне от окуляра

лупы, против часовой стрелки;

 Извлечь предустановленную линзу (не касаясь её рабочей поверхности);

 Установить сменную линзу на посадочное место, расположенное на лупе;

 Закрепить линзу на посадочном месте фиксирующим кольцом, после чего закрутить фиксирующее

кольцо по часовой стрелке, не применяя излишнее усилие.

Лупа измерительная допускается к эксплуатации при соблюдении следующих климатических условий:

температура окружающей среды: от 10°С до 35°С; относительная влажность: от 0% до 60%;

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5.1. Следует содержать лупу в чистоте, для этого необходимо регулярно протирать её ветошью из

комплекта поставки. Необходимо своевременно заменять элементы питания.
