Ток утечки

Линия

Измеряемое

сопротивления

Источник

Измеритель

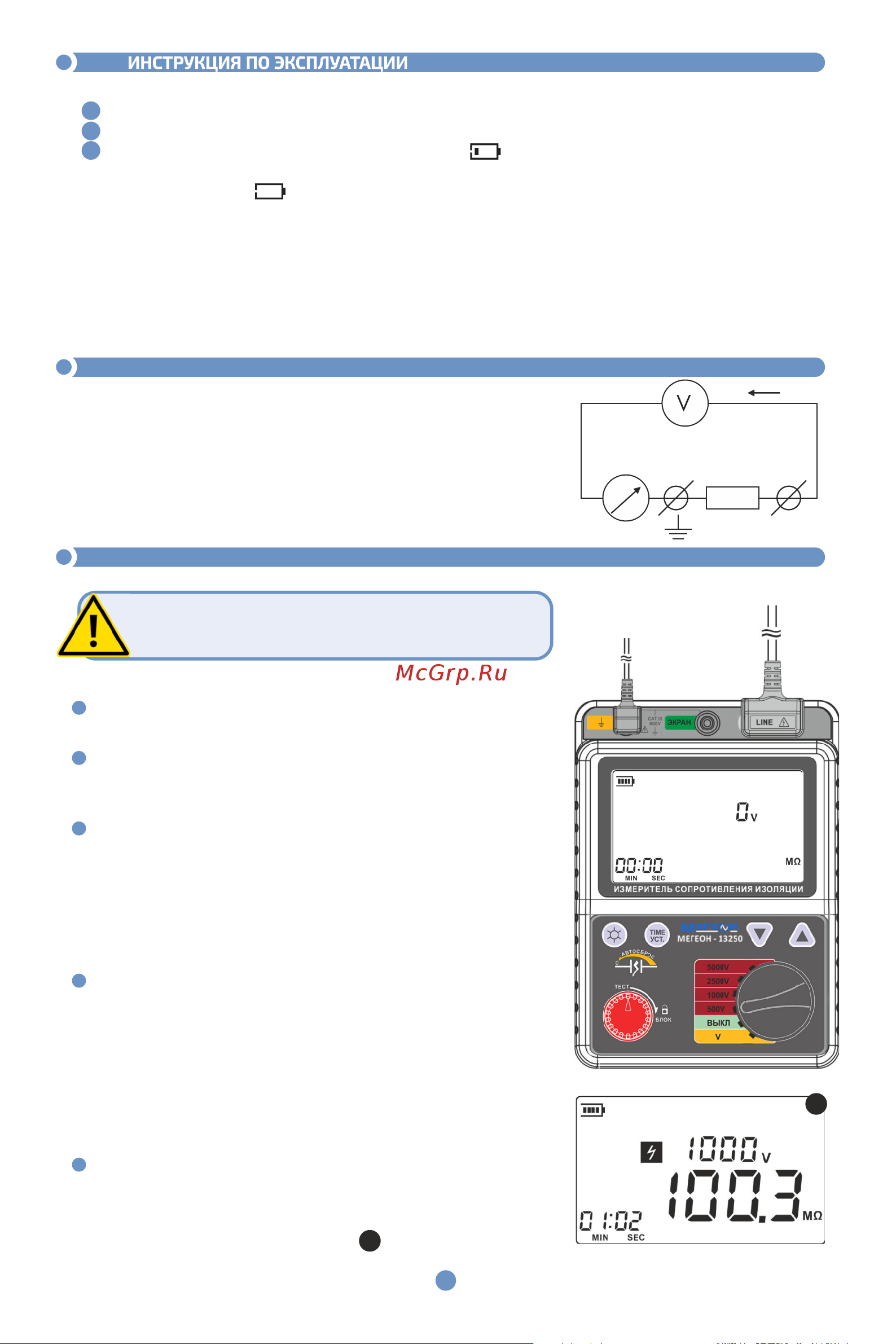

УПРОЩЁННАЯ СХЕМА ПРИВЕДЕНА НА РИСУНКЕ:

Измерение тока утечки при заданном испытательном

напряжении: отсюда, сопротивление изоляции(R) =

испытательное напряжение(U) / ток утечки (I). (R= U / I).

ПОДГОТОВКА К ИЗМЕРЕНИЮ

Проверьте напряжение питания прибора.

Поверните переключатель режимов в любое положение, кроме «ВЫКЛ».

Когда на дисплее отображается символ , элементы питания разряжаются и

должны быть заменены (при этом точность прибора сохранится), однако, когда на дисплее

отображается символ , элементы питания полностью разряжены (точность измерения

не гарантируется) и требуется их немедленная замена.

ПОДКЛЮЧЕНИЕ ИЗМЕРИТЕЛЬНЫХ ПРОВОДОВ

Вилка щупа должна быть до упора вставлена в соответствующее гнездо.

ПОДСВЕТКА ДИСПЛЕЯ

Если измерения проводятся при недостаточном освещении вы можете нажав

соответствующую кнопку включить подсветку дисплея (автоотключение через 40 секунд).

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

ЕСЛИ ИЗМЕРЯЕТСЯ СТАРАЯ ИЗОЛЯЦИЯ –

НУЖНО БЫТЬ ПРЕДЕЛЬНО ВНИМАТЕЛЬНЫМ

ПРИ ВЫБОРЕ ИСПЫТАТЕЛЬНОГО НАПРЯЖЕНИЯ

Установите переключатель режима на 500 В.

Подключите измерительные щупы или зажимы к

тестируемой линии, если при подключении щупов к

измеряемой цепи отображается символ высокого

напряжения или раздаётся звуковой сигнал, измерения

проводить ЗАПРЕЩЕНО, т.к. в линии присутствует

напряжение или линия замкнута.

Подключите красный и черный щупы в

соответствующие гнезда.

После включения прибора засветится весь дисплей,

через секунду, вид дисплея будет как рисунке справа:

Во время измерения зуммер будет периодически

издавать звуковой сигнал, а на дисплее появится значок

высокого напряжения. Во время измерения на дисплее

отображается так как на рисунке

КРАСНЫЙ ЩУП

ЧЕРНЫЙ ЩУП

ПРИНЦИП ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

Нажмите и удерживайте кнопку «Тест», чтобы

начать измерение сопротивления. Если на дисплее

отобразится “0L” – переключите на 1000В, и попробуйте

ещё раз, если опять отобразится “0L” – переключите на

следующий предел и т.д. до появления измеренного

значения сопротивления. Начинать следует с низкого

напряжения т.к. не каждая изоляция может выдержать

максимальное напряжение
