2.4.1 Измерение напряжения и частоты

После включения и выбора режима измерения сопротивления петли прибор

переходит в режим вольтметра. Прибор автоматически измеряет и отображает на

индикаторе действующее значение напряжения и частоты переменного тока между

гнездами « L» и « ». Пример индикации показан на рисунке 2.4.

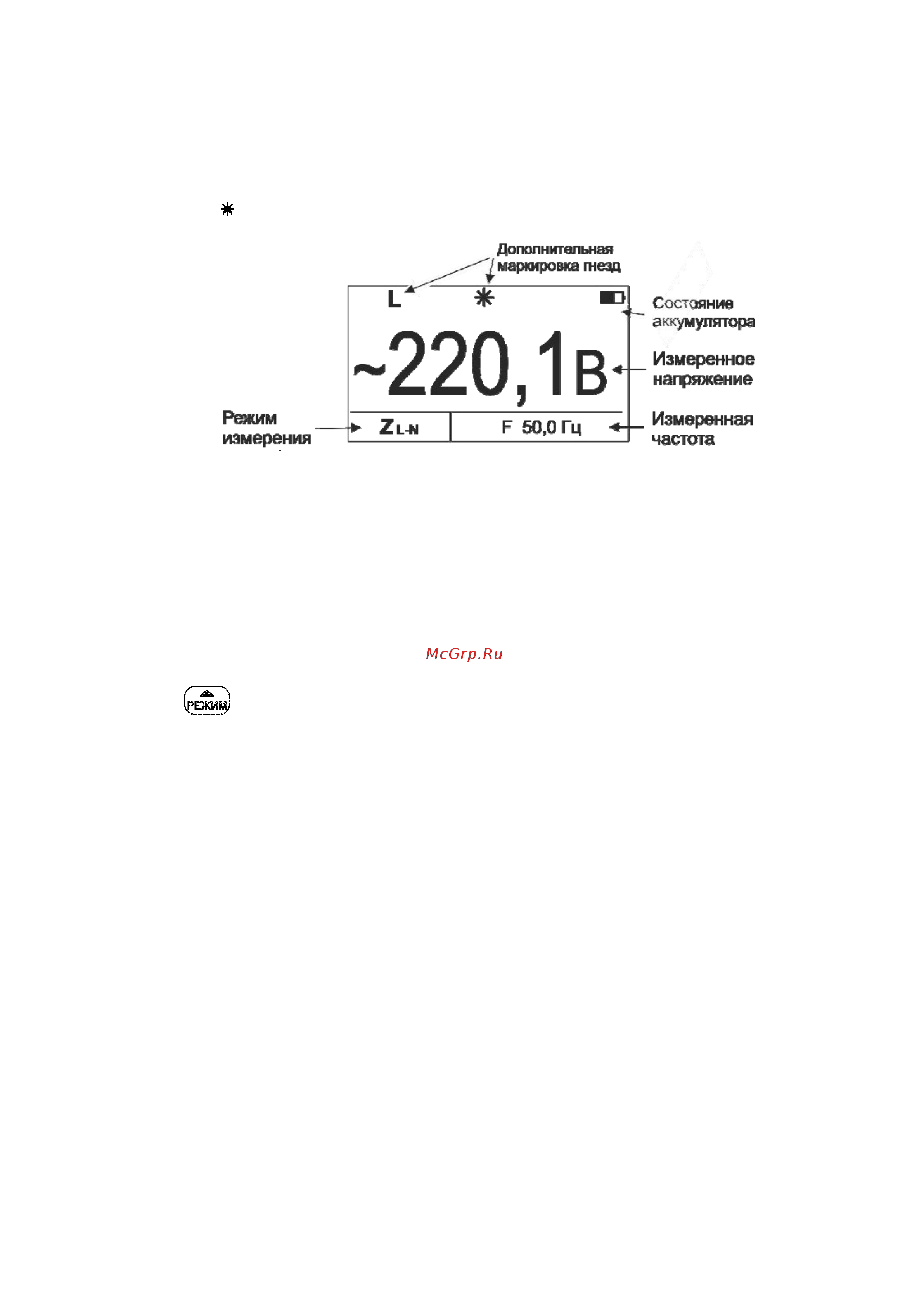

Рисунок 2.4. – Измерение напряжения и частоты

2.4.2 Измерение параметров петли «фаза-нуль», «фаза-фаза»

ВНИМАНИЕ! Запрещается работа прибора в сетях с питанием от

частотных преобразователей (см. примечание ниже).

ВНИМАНИЕ! При смене измерительных кабелей, а также периодически в

процессе эксплуатации необходимо производить коррекцию нуля « >0< » прибора,

как это описано в п.2.4.4.

Кнопкой выберите режим измерения параметров петли «фаза-нуль»

(«фаза-фаза»), на индикаторе в окне «режим измерения» появится символ Z L-N.

Подключите измерительные кабели к прибору и к исследуемой цепи «фаза-

нуль» как показано на рисунке 2.5. При этом на индикаторе прибора отобразится

символ Z

L-N, частота и действующее напряжение сети (рисунок 2.5 а).

Примечание- Проведение измерений в цепях L-PE, оборудованных УЗО, может

приводить к их срабатыванию. Поэтому на время проведения измерений УЗО

следует зашунтировать. После проведения измерений шунты необходимо

удалить.
