а) б)

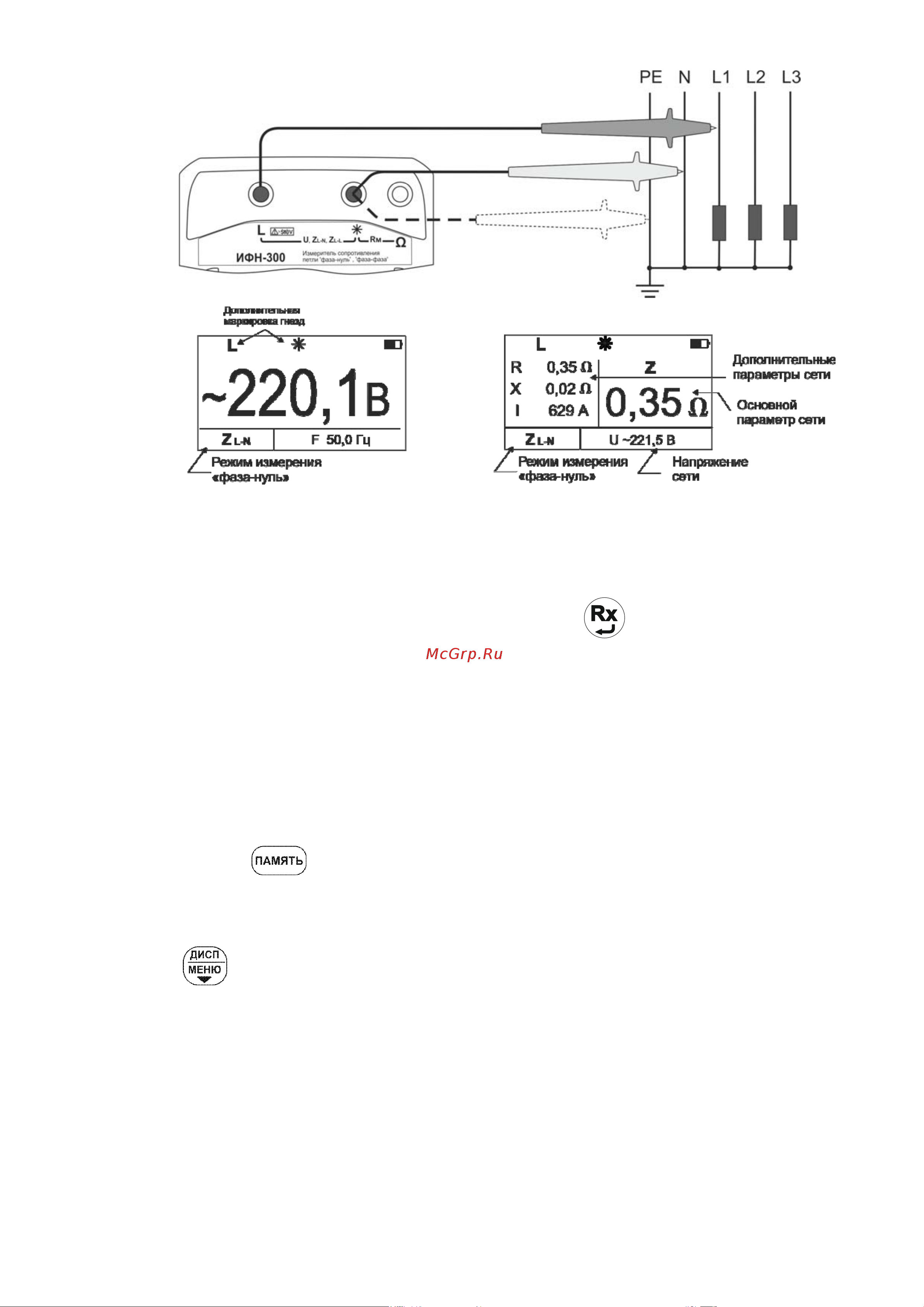

Рисунок 2.5 – Схема подключения и вид индикатора при измерении

сопротивления петли «фаза-нуль»

Для проведения измерения нажмите кнопку

. Далее прибор проведет

проверку целостности цепи малым током, не допуская работу с цепями

сопротивлением более 1 кОм (о чем свидетельствует сообщение «Цепь повреждена!»

на индикаторе прибора), после чего произведет измерение.

Результаты измерения: Z – полное

, R – активное, X – реактивное сопротивления

цепи, I – прогнозируемый ток короткого замыкания отображаются на индикаторе

(рисунок 2.5 б) в течение 20 секунд и могут быть записаны в ячейку памяти при

нажатии кнопки

(см. п.2.3.2). После этого прибор переходит в режим измерения

напряжения.

Циклический перебор выводимых на индикатор параметров осуществляется

кнопкой

Измерение параметров цепи «фаза-фаза» осуществляется аналогично

измерениям «фаза-нуль». Схема подключения и вид индикаторов приведены на

рисунке 2.6.
