- 2 -

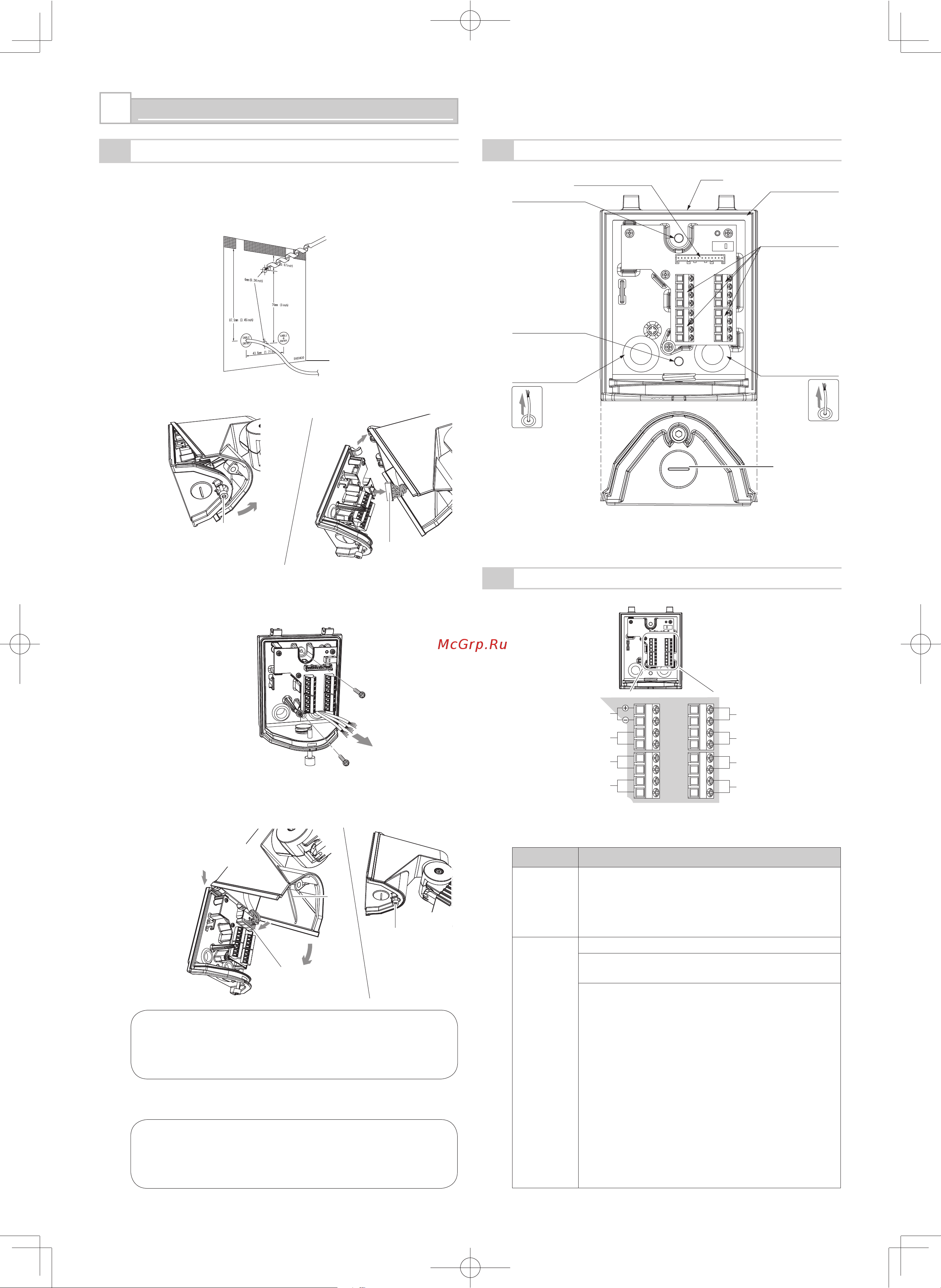

3-1

Установка на стену

Прикрепите бумажный шаблон(аксессуар) к стене, иО

сделайте сверлом 6-мм отверстия для установки иО

кабелей. В отверстия для установки вставьтеО

дюбели(аксессуар) для монтажа извещателя.

Используя шестигранный ключ, откройте кронштейн извещателя.

Просверлите в стене отверстие под кабели иО

выведите кабели в кронштейн извещателя.

Подключите кабели к клемной колодке (см. 3-3).

Установите извещатель на кронштейн.

Предостережения >>

При монтаже следите чтобы нейлоновая стяжка не

была зажат между кронштейном и измещателем.

Так же берегите пальцы.

Убедитесь что настройки выставлены правильно

Предостережения >>

Если красный СИД мигает после подачи

питания, значит извещатель разогревается.

Подождите около 60 секунд.

УСТАНОВКА И РЕГУЛИРОВКА УГЛА

(1)

(2)

(3)

(4)

(5)

(6)

3-2

Внутренний вид кронштейна

3-3

КАБЕЛЬНОЕ ПОДКЛЮЧЕНИЕ

*1: Тампер обычно подключается на 24-х часовую зону(постоянно под охраной).

Имя Функция

ВыходО

проблем

Применяется для защиты от маскирования зон.

Если появляется объект близко отО

извещателя, закрывающий зону обнаруженияО

на время больше 20 секунд,срабатываетО

функция Антимаскирования.

ВыходО

тампера

Срабатывает когда крышка открыта.

Срабатывает когда извещатель снимают сп

кронштейна.

Антиповорот:

Разворот извещателя определяется. Когда

извещатель установлен и питание подано, он

запоминает свое положение в течении около

10 секунд. После этого если извещатель

будет повернут как в горизонтальной,так и в

вертикальной плоскости, это действие будет

определено и сработает тампер. Однако если

вы откроете извещатель, при поданном

питании, и повернете его, то, после закрытия

он снова будет запоминать свое положение в

течении около 10 секунд

ВодонепроницаемыеО

уплотнения (НеО

удаляйте этоО

уплотнение.)

База

Втулка проводкиО

кабелй

Крышка кабельной

проводки

Разъем подключенияО

основного блока

Отверстие для

настенного монтажа

Отверстие для

настенного монтажа

Втулка проводки кабелй

Кабельные разъемы

1 ОткрутитьО

винт.

2 Открыть.

ОтключитьО

разъем.

4 Вытащить

Питание

Выход тампера *1

Тревожн.выход (Н.З.)

Тервожн.выход(Н.O.)

Выход проблем.

Не испольуется

4 Затяните винтО

крепленияО

извещателя кО

кронштейну

ПодключитьО

разъем.

3 Закрыть.

1 Вставьте иО

зацепите.

Нейло-

новаяО

стяжка

Расстояние от земли доО

нижней части шаблонаО

должно быть от 2.3 м до 4 м.

Зона под извещателем

Тревожн.выход (Н.З.)

Тревожн.выход(Н.O.)
