- 3 -

РУССКИЙ FRANÇAIS DEUTSCH ITALIANO ESPAÑOL

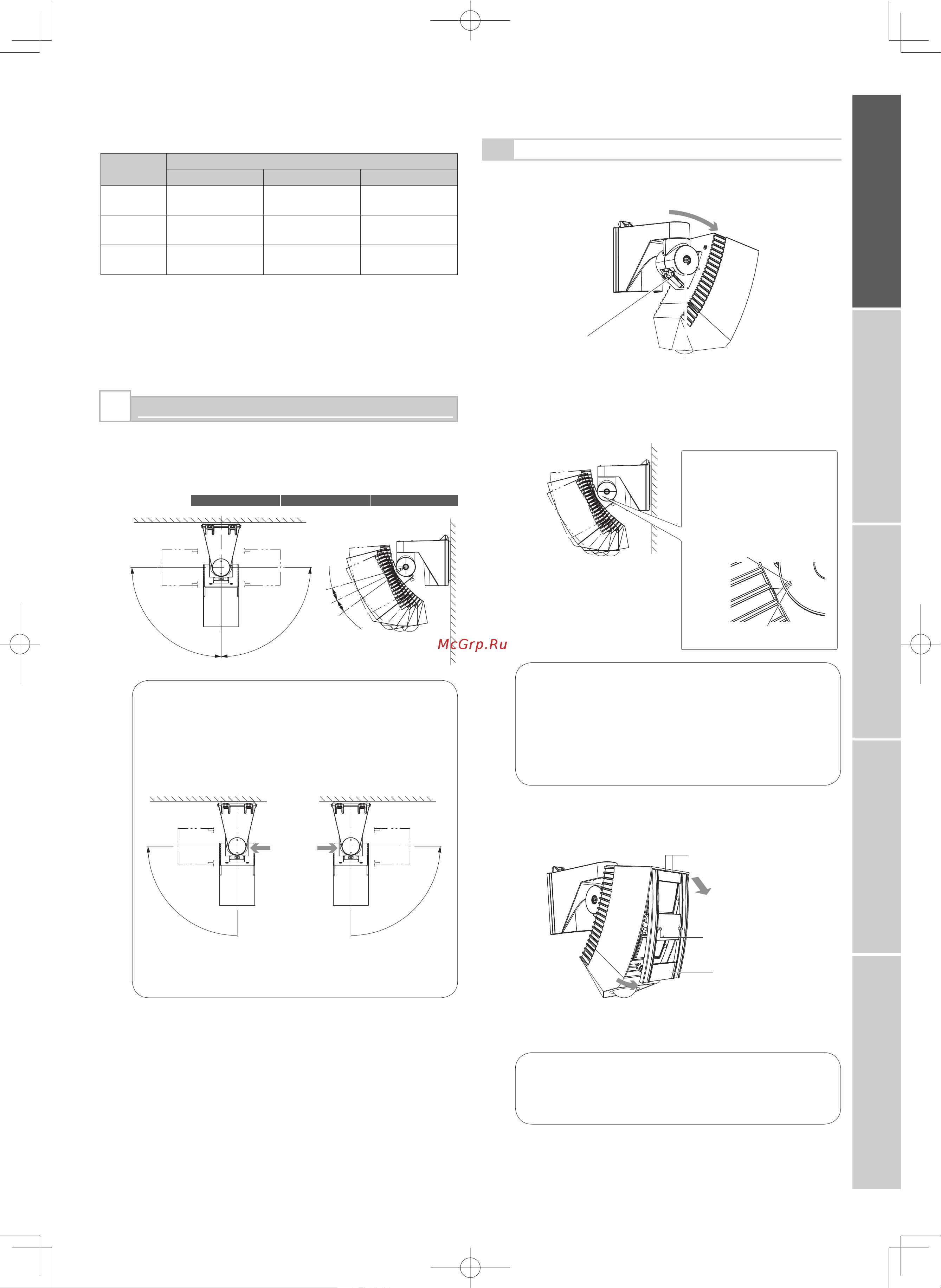

Установки зоны обнаружения

Вы можете настроить зону обнаружения поворотом извещателя на 90

градусов в горизонтальной плоскости и на 10 градусов в вертикальной

плоскости. Отрегулируйте вертикальный угол в соответствии с высотой

установки извещателя.

SIP-3020/5 SIP-4010/5 SIP-404/5

10°

90°

MAC0203-PIS D

Предостережения >>

Для повората извещателя по часовой стрелке ослабьте винт с

левой стороны, а против с правой. В противном случае, вы не

сможете затянуть регулировочный винт после установки

извещателя.

Для вращения против часовой стрелки Для вращения по часовой стрелке

Дальность кабельных трасс в зависимости от толщины кабеля.

Толщина

SIP-5030, SIP-100

12В пост.тока 14В пост.тока 24В перем.тока

0.33 мм

(AWG22)

480

(1570)

640

(2100)

1370

(4490)

0.52 мм

(AWG20)

760

(2490)

1010

(3310)

2160

(7090)

0.83 мм

(AWG18)

1210

(3970)

1610

(5280)

3450

(11320)

м (фт.)

4-1

Настройки основной зоны

Отрегулируйте угол в горизонтальной плоскости для

получения нужной зоны обнаружения.

Отрегулируйте положение извещателя по вертикали

до получения требуемой вам зоны обнаружения.

Предостережения >>

Если извещатель установлен под углом,

рекомендованный угол может отличаться. Всегда

проверяте зону обнаружения с помощью

видоискателя или звукового тестера. Если зона

обнаружения слишком большая или слищком

маленькая, это приведет к неправильной работе

извещателя(пропуски или ложные срабатывания).

Снимите крышку.

Предостережения >>

Крышка связана с корпусом извещателя с помощью

нейлоновой стяжки. Не прикладывайте черезмерное

услилие когда будете тянуть ее.

(1)

(2)

(3)

Если высота установки

2.3 м (7.6фт.)

Если высота установки

4.0 м (13фт.)

3 Поверните корпус извещателя.

2 Ослабьте регулировочный винт.

4 Затяните регулировочный винт.

Крючки

3 Сдвиньте крышку вниз и

снимите с крючков.

1 Ослабьте два винта

крепления крышки и

вытащите ее до упора.

Крышка

2 Удерживая винты, потяните вниз и снимите

нижнюю часть крышки.

Настроечный

винт

Совместите стрелку на корпусе

извещателя с риской на

кронштейне для регулировки

угла в вертикальной плоскости

в соответствии с высотой

установки.

1 Ослабьте винт

крепления

извещателя.

SIP-3020-5_4010-5_404-5_EN.indd 3 2009/10/26 10:15:48
