Функция ретрансляции (только SL-QDM)

Реализуется за счет подключения тревожного выхода другого устройства ко входу передатчика. В тот момент, когда на

тревожный вход (клеммы 5 и 6) передатчика поступает сигнал от другого устройства, луч принудительно прерывается и

приемник отправляет сигнал тревоги на панель управления.

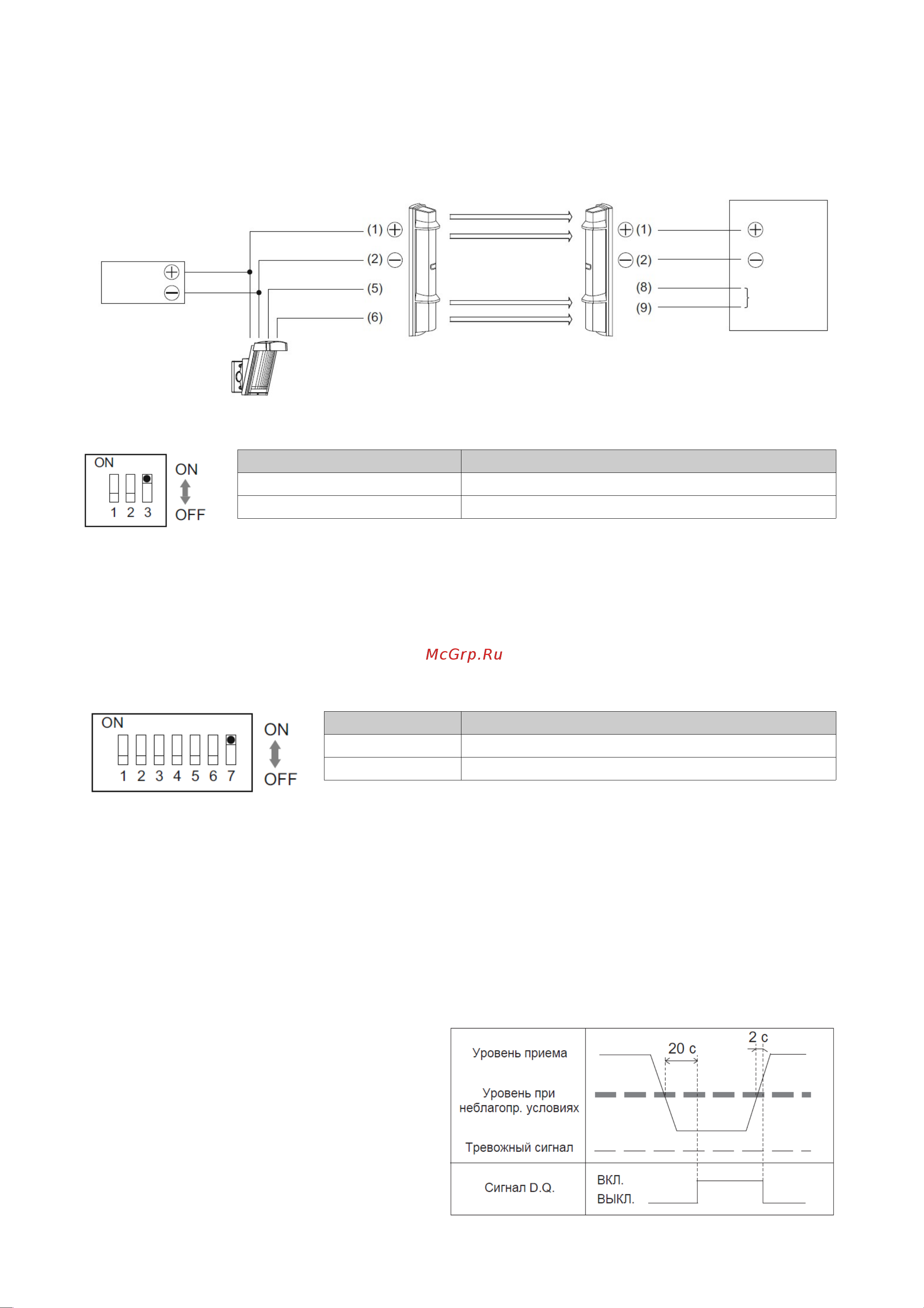

<Пример подключения>

Передатчик DIP-переключатель 3 — Тревожный вход

ПОЛОЖЕНИЕ РЕЖИМ

ON (ВКЛ.) Н.З. (нормально замкнутый)

OFF (ВЫКЛ.) Н.О. (нормально разомкнутый)

Примечание >>

Установите переключатель в положение, соответствующее типу подключаемого устройства.

Погодная дисквалификация (D.Q.) / низкий заряд батареи

Различие между моделями SL-QDM и SL-QDP заключается в следующем:

- SL-QDM: доступен выбор между выходом системы D.Q. и выходом низкого заряда батареи

- SL-QDP: только выход системы D.Q.

Приемник DIP-переключатель 7 — D.Q. / низкий заряд батареи

ПОЛОЖЕНИЕ РЕЖИМ

ON (ВКЛ.) Низкий заряд батареи (для SBU-4)

OFF (ВЫКЛ.) D.Q. (система погодной дисквалификации)

Режим низкого заряда батареи используется только если подключена солнечная батарея SBU-4. Режим позволяет приемнику

контролировать уровень заряда SBU-4 как на передатчике, так и на приемнике.

 Сигнал низкого заряда батареи, поступивший от SBU-4 на вход передатчика (клемма 7), отправляется приемнику,

который формирует сигнал на выходе низкого заряда батареи (клеммы 5 — 7).

 При контроле низкого заряда батареи через приемник, не существует различий между сигналом от приемника и

сигналом от передатчика. Чтобы сигналы от приемника и передатчика можно было различить, подключите выход

SBU-4 напрямую.

 Поскольку при снижении заряда SBU-4 индикатор питания передатчика/приемника мигает, индикатор позволяет

определить, для какого из блоков появился сигнал.

Принцип работы системы погодной дисквалификации приведен ниже.

Система D.Q. формирует сигнал неисправности в случае,

если в условиях дождя, снега или сильного тумана

мощность луча более 20 секунд остается ниже требуемого

уровня.

ПИТАНИЕ

ТРЕВОГА

(Н.З.)

ПАНЕЛЬ УПРАВЛЕНИЯ

Передатчик

Приемник

Уличный

извещатель

(только сухие

контакты)
