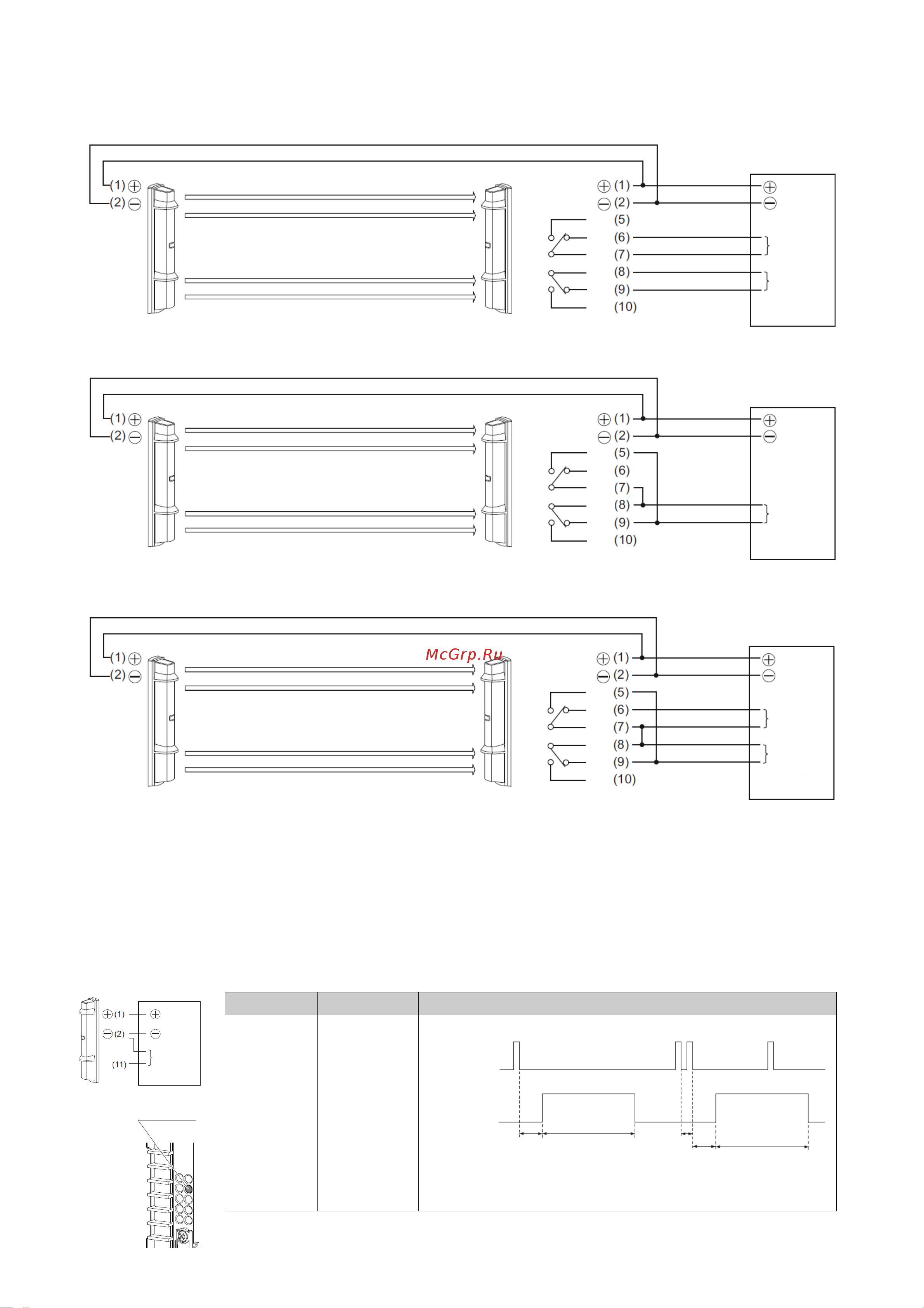

Схемы подключения
Выход неисправности + тревожный выход
Объединение тревог
Объединение тревог + тревожный выход
Примечание >>
Если входные клеммы панели управления используют один общий контакт, тревожный выход и выход неисправности могут
переключаться одновременно.
Функция записи тревог
Если сигнал тревоги появляется в момент тревожного состояния, извещатель может запоминать тревогу. Это позволяет
проверить, какой из извещателей сработал, даже если установлено несколько устройств. В режиме удаленного управления
подключите клеммы контроля сигнала, расположенные на панели управления, к входу записи тревоги (11).
Схемы подключения
ПОЛОЖЕНИЕ РЕЖИМ ОПИСАНИЕ
ON (ВКЛ.) АВТО
(режим
таймера)
Индикатор записи тревог загорается через 5 минут после появления тревожного
сигнала и горит в течение 55 минут.
Время, в течение которого индикатор горит, не продливается даже в том случае,
Передатчик
Приемник
D.Q.
ТРЕВОГА
Н.О.
Н.З.
ОБЩ.
ОБЩ.
Н.З.
Н.О.
ПАНЕЛЬ УПРАВЛЕНИЯ
ПИТАНИЕ
ТРЕВОГА 2
Н.З.
ТРЕВОГА 1
Н.З.
Передатчик
Приемник
D.Q.
ТРЕВОГА
Н.О.
Н.З.
ОБЩ.
ОБЩ.
Н.З.
Н.О.
ПАНЕЛЬ УПРАВЛЕНИЯ
ПИТАНИЕ
ТРЕВОГА 1
Н.З.
Передатчик
Приемник
D.Q.
ТРЕВОГА
Н.О.
Н.З.
ОБЩ.
ОБЩ.
Н.З.
Н.О.
ПАНЕЛЬ УПРАВЛЕНИЯ
ПИТАНИЕ
ТРЕВОГА 2
Н.З.
ТРЕВОГА 1
Н.З.
ТРЕВОГА ТРЕВОГА ТРЕВОГА
Тревожный
выход
Индикатор
записи тревог
ВКЛ.
ВЫКЛ.
5 мин. 55 мин.
5 мин. 55 мин.
5 мин.
Приемник
ПАНЕЛЬ УПРАВЛЕНИЯ
ПИТАНИЕ
КОНТРОЛЬ
СИГНАЛА
Индикатор
записи тревог
