5

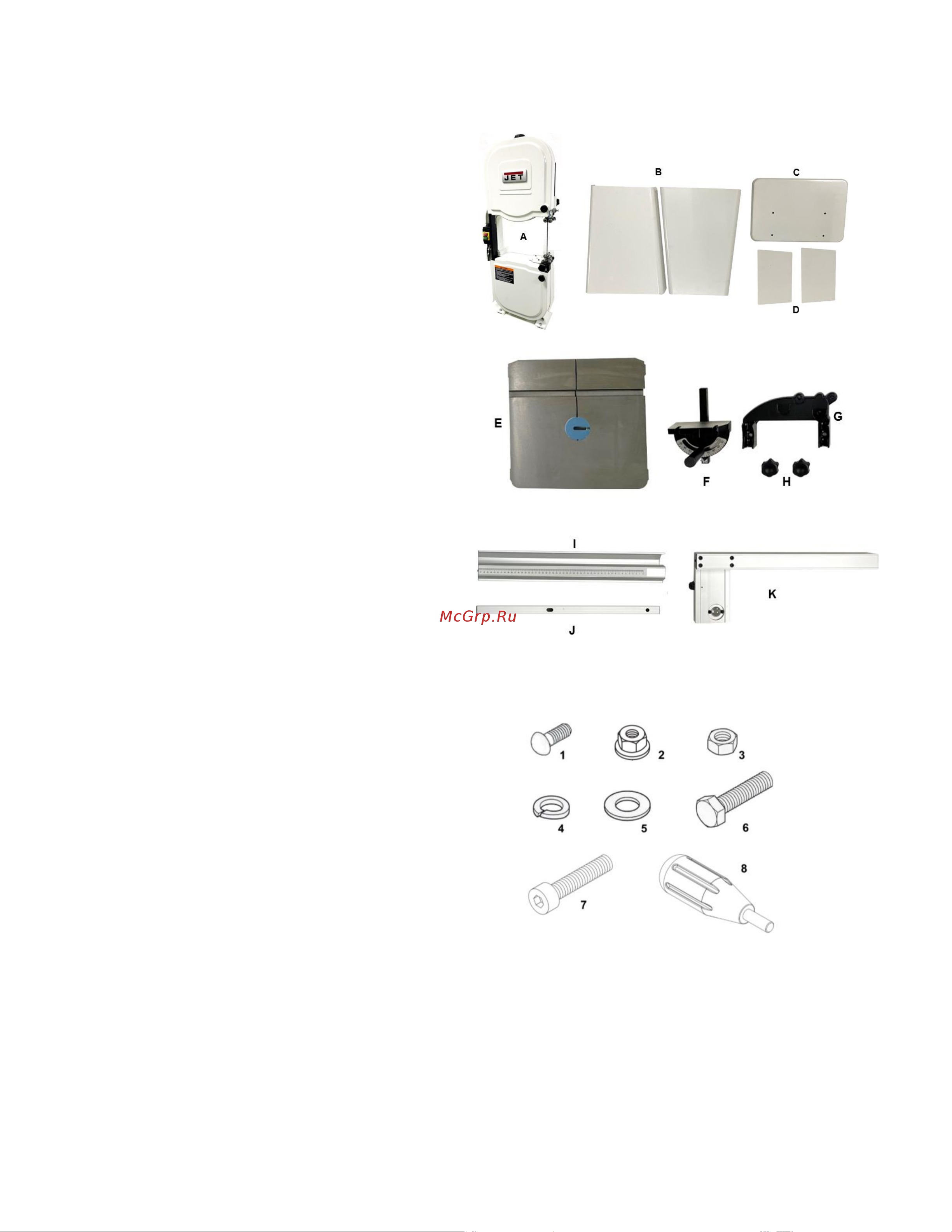

Комплект поставки
Содержимое транспортировочной
коробки
A. Ленточнопильный станок...........................1
B. Боковые панели подставки........................2
C. Верхняя панель подставки.........................1
D. Распорные панели подставки.....................2
E. Рабочий стол с вкладышем и штифтом....1
F. Угловой упор...............................................1
G. Поворотная опора.....................................1
H. Ручки фиксации стола 3/8"-16 ..................2
I. Передняя направляющая упора...............1
J. Задняя направляющая упора...................1
K. Параллельный упор...................................1
Комплект крепежа
Коробка 1
Винты M6 x16 (Поставка)................................16
Плоские шайбы M6 (Поставка).......................16
Гайки с фланцем M6 (Поставка).....................16
Ножки подставки 3/8"-16 x 5 см (Поставка)......4
Гайки 3/8"x16UNC (Ножки подставки)..............8
Винты M8x16 (Поставка)…........…..…………...8
Гайки с фланцем M8 (Поставка).......................8
Винты M8-1.25 x 35 (Станок)….........................4
Плоские шайбы 8 мм (Станок) ................……..8
Контршайбы 8 мм (Станок)...............................4
Гайки M8-1.25 (Станок).......................………...4
Болты M8-1.25 x 30 (Поворотная опора) ........2
Контршайбы 8 мм (Поворотная опора)……….2
Болт M8-1.25 x 80 (Ограничитель стола)……..1
Гайка M8-1.25 (Ограничитель стола)...............1
Коробка 2 (в упаковке с параллельным
упором)
Винты M6x16 ............................. ……2
Винты M6x20 ............................. …...2
Ручка M8 .. ................................. …...1
Контршайбы M6 ........................ ……2
Гайка M8 .. ... .............................. ……1
Плоские шайбы M8x13x1.0t ..... ……2
Примечание: Использование сменных
головок и трещоток ускорит время сборки, но
не является обязательным.
Внешний вид крепежа
1. Винт с круглой головкой
2. Гайка с фланцем
3. Гайка
4. Контршайба
5. Плоская шайба
6. Болт
7. Винт с внутренним шестигранником
8. Ручка
