Сборка
Перед началом сборки,
полностью прочтите и
уясните все инструкции
по сборке!
Несоблюдение данных предупреждений
может стать причиной тяжелых травм!
Все необходимые крепежные элементы для
сборки станка входят в Комплект крепежа для
подставки и Комплект крепежа для станка.
Распаковка и очистка
1. Полностью извлеките содержимое из
транспортировочной коробки. Не
выбрасывайте коробку и упаковочный
материал, пока не соберете станок и не
убедитесь, что он работает правильно.
2. Проверьте содержимое упаковки на наличие
повреждений при транспортировке. При
обнаружении повреждений сообщите своему
дистрибьютору.
3. Сравните содержимое транспортировочной
коробки с комплектацией в данном
руководстве. При недокомплекте сообщите о
нем своему дистрибьютору.
Открытая подставка
1. Прикрепите распорные пластины подставки
к боковым панелям с помощью 8 болтов
M6x16, 8 плоских шайб M6 и 8 фланцевых
гаек M6.
Прикрепите оставшуюся панель подставки с
помощью 8 болтов M6x16, 8 плоских шайб
M6 и 8 фланцевых гаек M6 (см. рисунки 1–2).
2. Установите ножки в отверстия в нижней
части подставки с помощью 2 гаек 3/8 дюйма
и 2 плоских шайб M10 (см. рисунок 3).
3. Переверните подставку и прикрепите
верхнюю панель с помощью 8 болтов M8x16
и 8 фланцевых гаек M8 (см. рисунок 4).
4. Выровняйте положение деталей подставки и
полностью затяните все крепления.

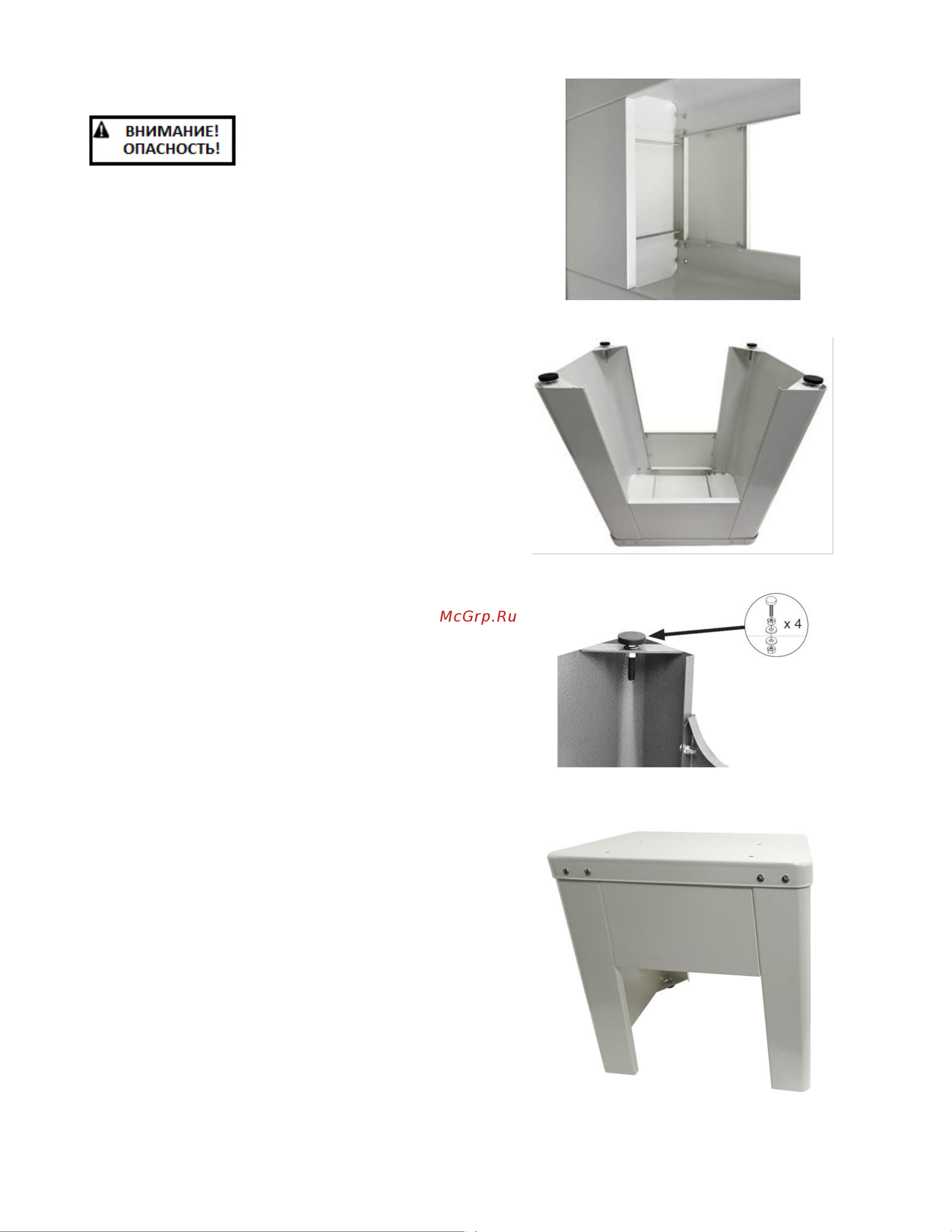

Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
