7

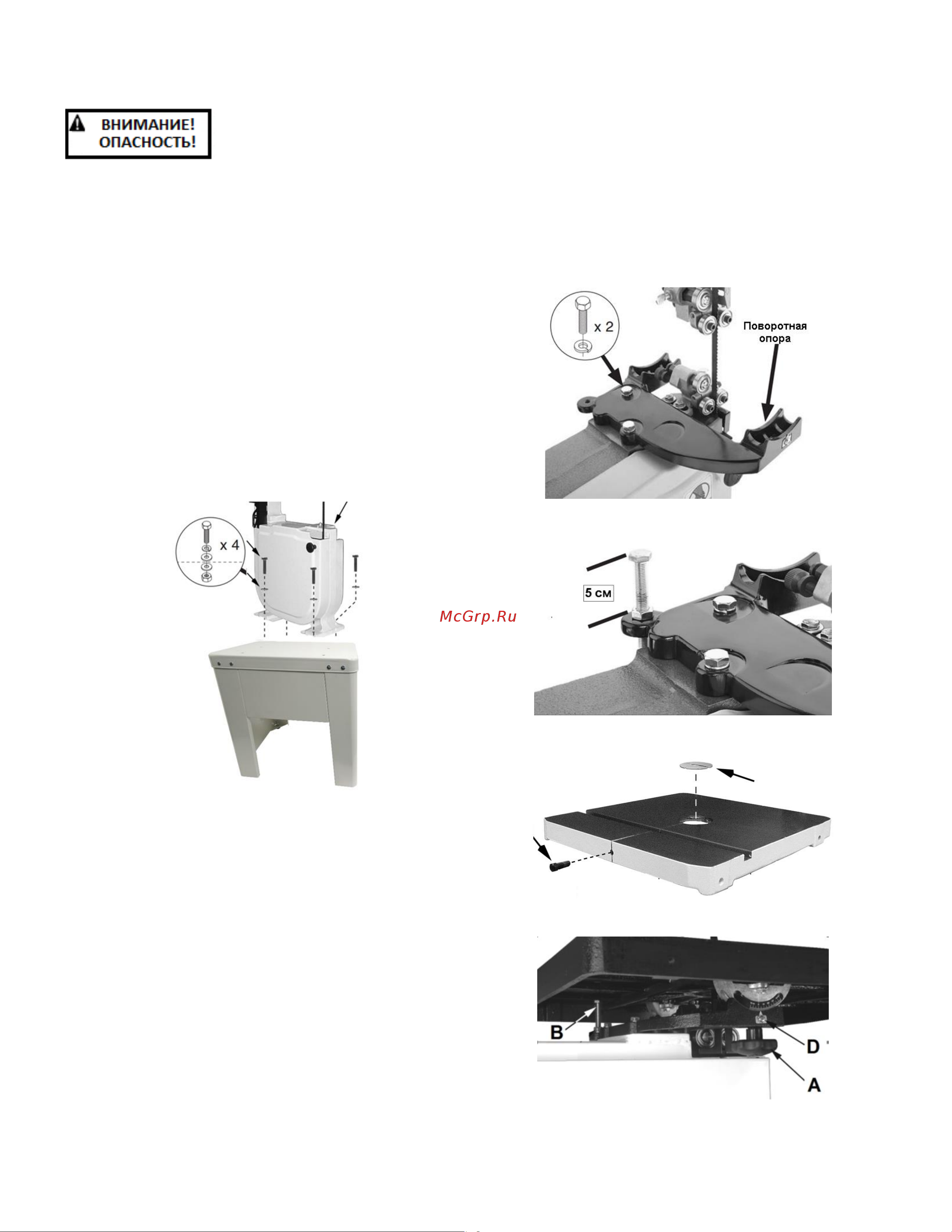

Установка станка на подставку
Станина ленточнопильного
станка тяжелая!
Поднимайте станок с
осторожностью и
придерживайте его до тех пор, пока он не
будет прочно установлен на подставку.
Несоблюдение данного предписания может
стать причиной тяжелых травм!
См. рисунок 5:
1. Воспользовавшись помощью еще одного
человека, поднимите станину и установите
ее на подставку. Убедитесь, что передняя
часть станины (с табличкой JET) обращена с
ту же сторону, что и передняя сторона
подставки, и совместите отверстия станины
с отверстиями в верхней части подставки.
2. Прикрутите основание станка к подставке с
помощью четырех винтов M8x35, восьми
плоских шайб M8, четырех контршайб M8 и
четырех гаек M8.
Рисунок 5
Установка рабочего стола на станок
1. Прикрепите кронштейн поворотной опоры к
корпусу станка с помощью двух болтов M8 x
30 и двух контршайб M8 (см. рисунок 6).
2. Накрутите гайку M8 на стопорный болт стола
(M8 x 80), затем вкрутите болт в поворотную
опору так, чтобы он примерно на 5 см
выступал над ней (см. рисунок 7).
3. Для установки стола извлеките штифт стола
и вкладыш стола из отверстия в центре (см.
рисунок 8).
4. Поверните стол так, чтобы пильное полотно
прошло через его паз в центральное
отверстие. Продолжая удерживать стол,
поверните его так, чтобы два болта,
свисающие вертикально с нижней стороны
стола, могли войти в отверстия кронштейна
поворотной опоры. Опустите стол. Теперь
болты должны выступать из-под кронштейна
поворотной опоры.
Установите стол на опоры и вкрутите ручки
фиксации стола (А, рисунок 9).
Установите стол перпендикулярно пильному
полотну, ориентируясь на стопорный болт
стола (B) и шкалу наклона (D).
5. Установите на место вкладыш стола и
штифт.
Рисунок 6
Рисунок 7
Рисунок 8
Рисунок 9
