Примечание: После установки стола на
поворотной опоре (см. раздел ниже) и установки
пильного полотна на станок (см. раздел «Замена
пильного полотна»), вы можете точно
отрегулировать положение полотна
параллельно пазу углового упора. Вставьте
угольник в паз углового упора, ослабьте болты B
(рисунок 9), и слегка постучите по столу так,
чтобы полотно установилось параллельно пазу.
Затем аккуратно затяните болты. Эта
регулировка обеспечит ровные пропилы при
использовании углового упора.
Эта регулировка НЕ корректирует смещение
полотна при продольной распиловке с помощью
параллельного упора.
Установка параллельного упора на
станок
1. Прикрепите переднюю направляющую упора
к столу с помощью 2 винтов M6x20, 2
контршайб M6 и 2 плоских шайб M6.
2. Прикрепите заднюю направляющую упора к
столу с помощью двух черных винтов M6x16
(см. рисунок 10).
3. Навинтите 1 гайку M8 на ручку фиксации
упора, затем вкрутите ручку в упор и
закрепите ее на месте, затянув гайку к
упору. Переместите ручку фиксации упора
вверх, расположите переднюю поверхность
упора между стойкой и пильным полотном,
как показано на рисунке 20, затем поместите
упор на переднюю направляющую (см.
рисунок 11).
4. Положите упор (рисунок 11) на
направляющую и выровняйте профиль
упора параллельно пазу углового упора в
столе.
5. Накрутите гайку M6 на ножку упора, затем
вкрутите ее в заднюю нижнюю часть
профиля упора. Убедитесь, что зазор между
столом и упором составляет около 1 мм. Для
регулировки используйте опорные
направляющие и заднюю направляющую
упора (см. рисунок 12).

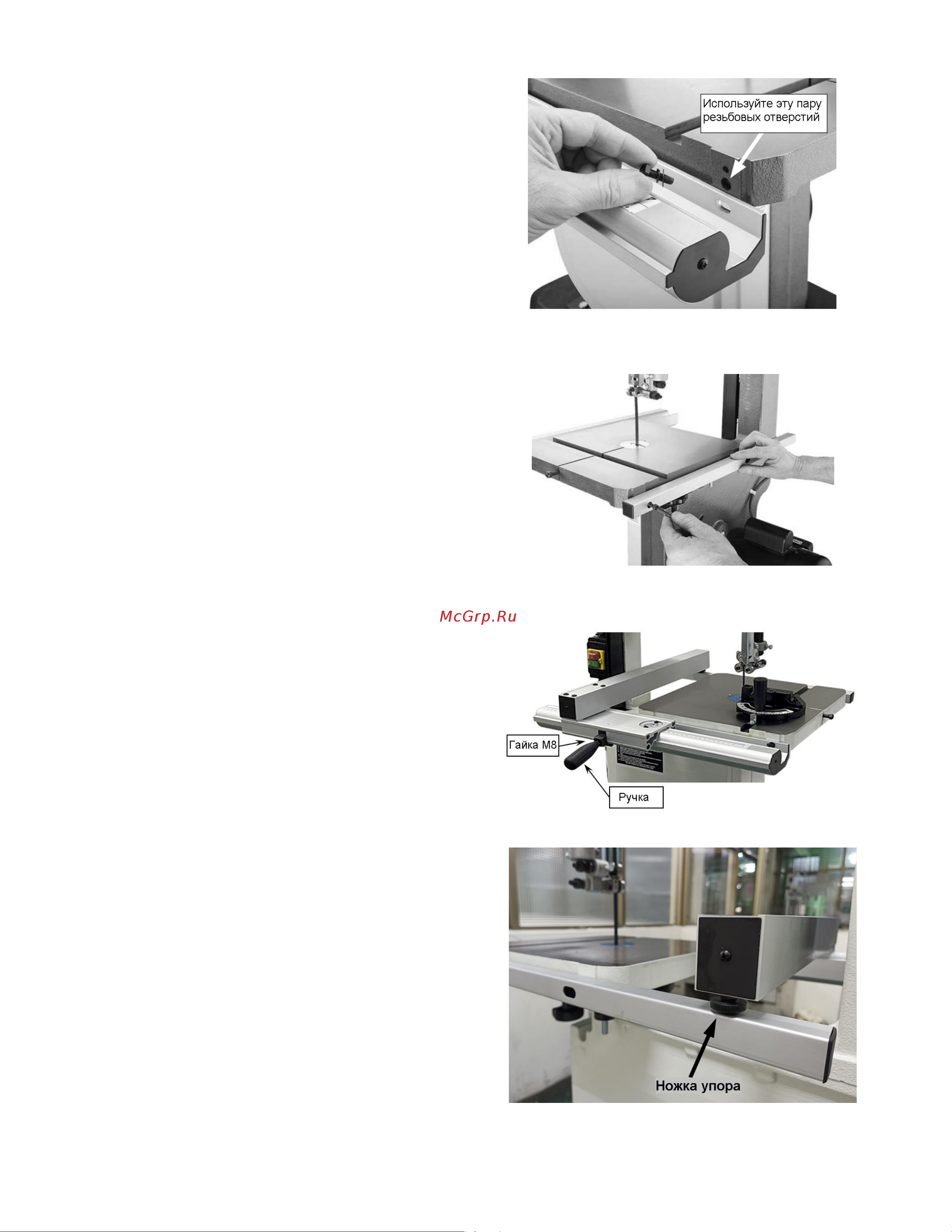

Рисунок 10
Рисунок 10a
Рисунок 11
Рисунок 12
