РАЗРАБОТКА, ПРОИЗВОДСТВО И ПОСТАВКА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
8
2. Режимы работы
При первом включении приемник, после вывода идентификационной информации,
переходит в режим «Трасса». Режим «Трасса» является основным для трассировки иссле-
дуемой коммуникации, измерения глубины прохождения и величины тока в ней.

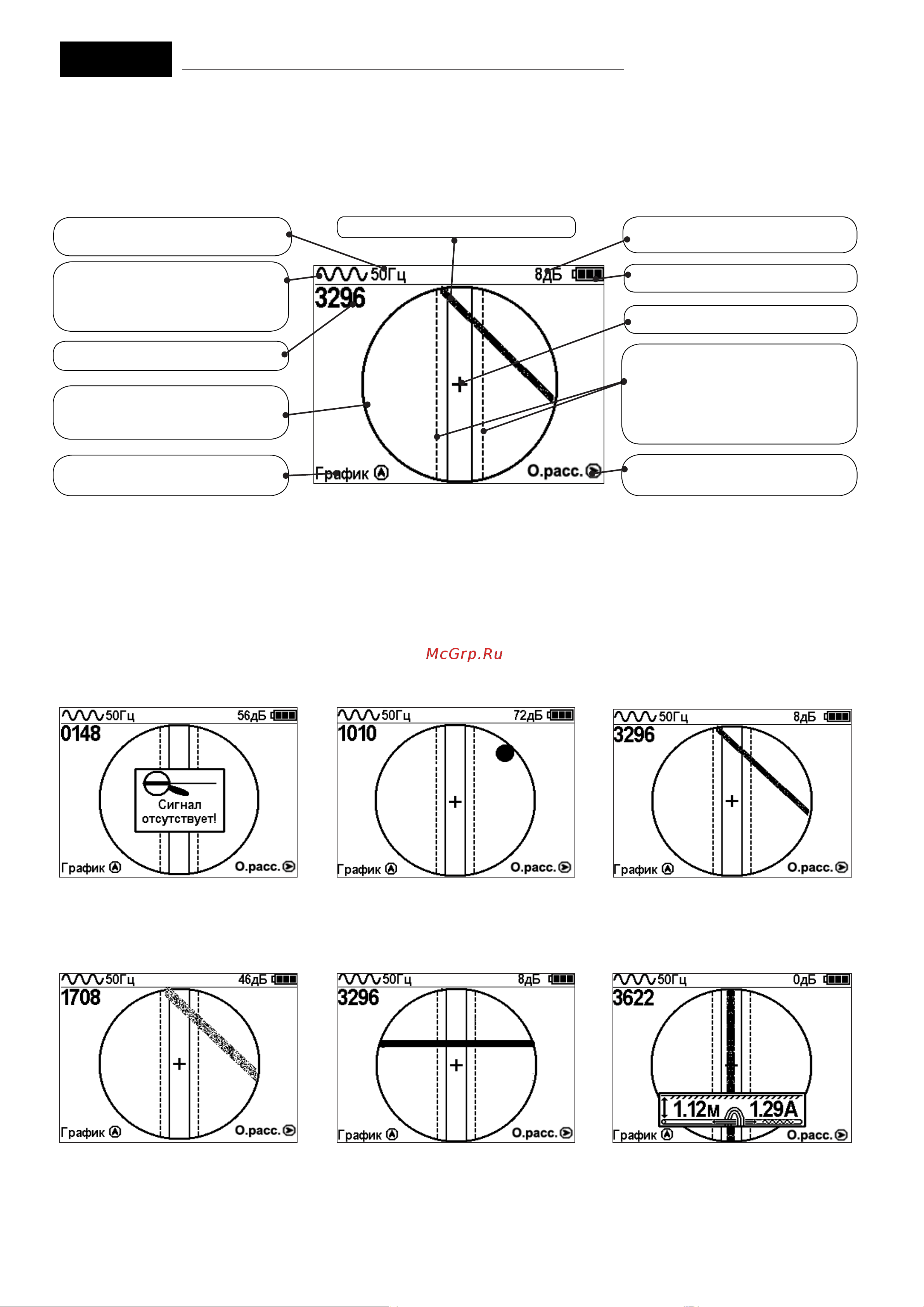

2.1 Режим «Трасса»
Приемник не обнаруживает
коммуникацию.
Наличие «шарика» показывает
присутствие коммуникации
на значительном удалении от
оператора.
Положение указателя трассы
показывает, в каком направлении
от оператора находится
коммуникация.
При искаженном электромаг-
нитном поле отображается
«размытая» линия указателя
трассы.
Ось коммуникации и ось
прибора совпадают, доступно
измерение глубины и тока
в коммуникации.
При приближении к коммуни-
кации на экране появляется
четкая линия указателя трассы.
указатель трассы
уровень заряда батареи
коэффициент
усиления в дБ
установленный тип входного
сигнала (непрерывный или
импульсный)
частота установленного
фильтра
область, в которой виден
указатель оси трассы
подсказка включения
режима «График»
центр оси приемника
границы области,
при нахождении в которой
у указателя трассы
возможно показание глубины
и тока в коммуникации
уровень сигнала*
* Четырехзначное число «Уровень сигнала» (0000...4100) отображает интенсивность электромагнитного поля с ча-
стотой установленного фильтра. Численное значение «Уровня сигнала» увеличивается при приближении к источнику
электромагнитного поля данной частоты и достигает максимального значения непосредственно над коммуникацией.
Значение уровня сигнала помогает оператору при трассировке и в оценке результатов измерений при обследовании
коммуникации. Первая цифра четырехзначного числа обозначает порядок трехзначного числа образованного осталь-
ными цифрами: 0 - х1, 1 - х10, 2 - х100, 3 - х1000, 4 - х10000, и динамический диапазон измеряемых уровней сигнала
составляет 1000000 раз (120 дБ).
подсказка для перехода в
режим «Граф. О.расс.»
В зависимости от положения оператора относительно трассы, на экране будут присут-
ствовать следующие изображения:
