РАЗРАБОТКА, ПРОИЗВОДСТВО И ПОСТАВКА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
9
При слабом уровне сигнала или в случае, когда электромагнитное поле искажено,
приемник в режиме «Трасса» может не отображать положение коммуникации. Работу
в таком случае удобнее вести в режиме «График».

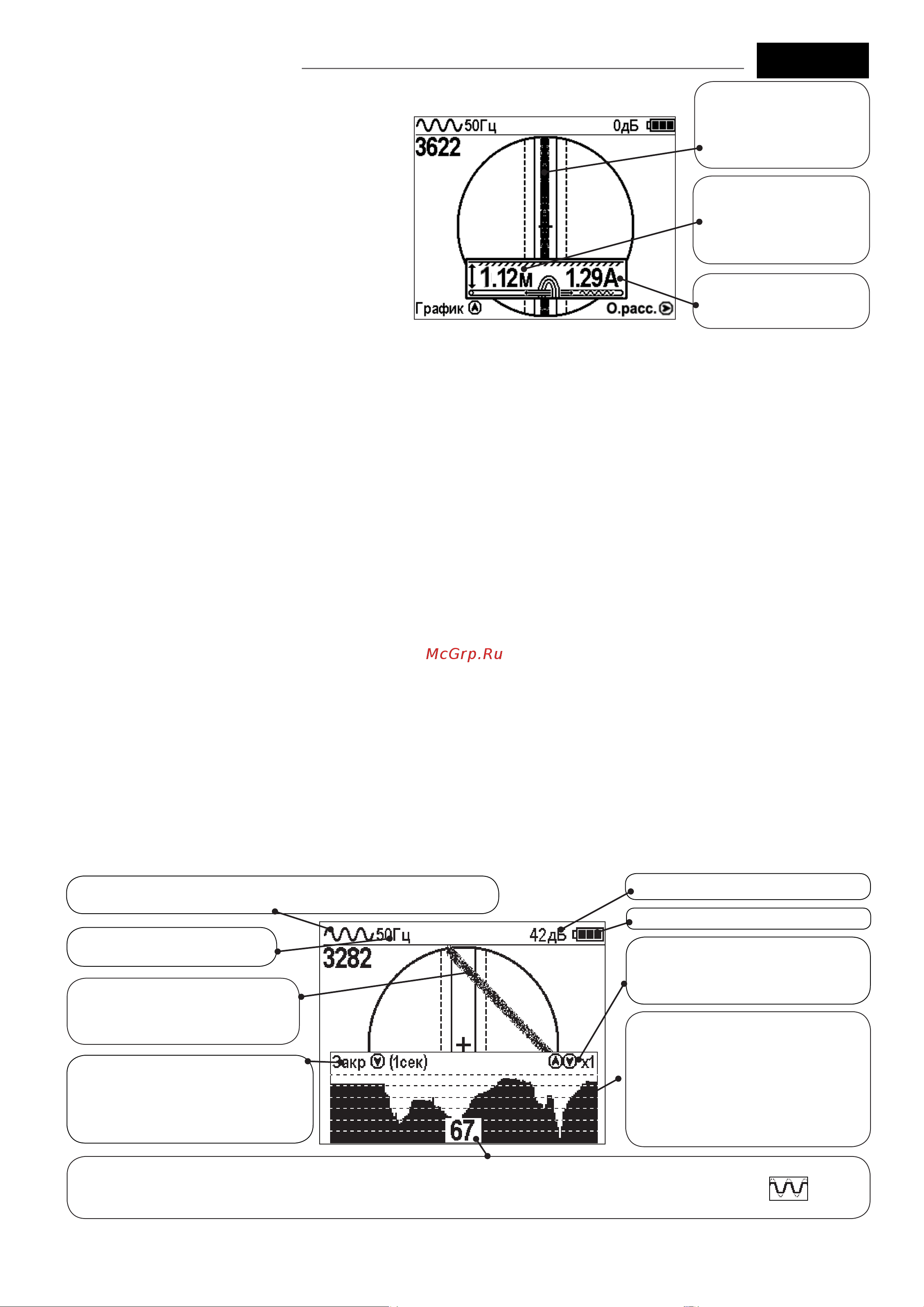

В режиме «График» экран приемника разбивается на две части. В верхней части
отображается «2D» изображение трассы, в нижней части - смещающийся график
изменения уровня сигнала во времени по методу «максимума», то есть максимальный
уровень сигнала наблюдается при нахождении приемника над осью коммуникации, и
сигнал уменьшается при отклонении приемника в сторону от оси.
2.2 Режим «График»
диаграмма уровня сигнала -
при каждом обновлении изо-
бражения график сдвигается
на одну позицию влево,
а крайняя правая позиция за-
полняется новым значением
цифра, указывающая текущее (крайнее правое) значение уровня сигнала в процентах.
При перегрузке по входному сигналу вместо цифры «ХХ» отображается символ ,
и в это время информация, отображаемая на дисплее, некорректна.
указатель положения
трассы относительно
приемника
коэффициент усиления
подсказка изменения
масштаба изображения
клавишами «Вверх» и «Вниз»
установленный тип входного сигнала
(непрерывный или импульсный)
частота установлен-
ного фильтра
подсказка перехода в режим
«Трасса» - закрытие графика
удержанием клавиши «Вниз»
в течении 1 секунды
уровень заряда батареи
Измерение глубины в режиме «Трасса»
показания тока
в коммуникации
ось приемника
и ось
указателя
трассы
совпадают
показания
глубины
залегания
коммуникации
Примечание:
При замере глубины антенный модуль должен быть расположен вертикально (перпенди-
кулярно оси коммуникации). Отклонение от вертикального положения на несколько граду-
сов ведет к увеличению погрешности измерения глубины залегания и тока в коммуникации.
Коммуникация Коммуникация Коммуникация
В данном режиме значение глубины и тока в коммуникации не выводятся на дисплей.
Индикация глуби ны залегания
и тока в коммуникации происхо-
дит автоматически при нахождении
указа теля трассы в поле между пун-
ктирными линиями индикатора.
В режиме «Трасса» коэффициент
усиления задается автоматически.
