Разделка кабеля

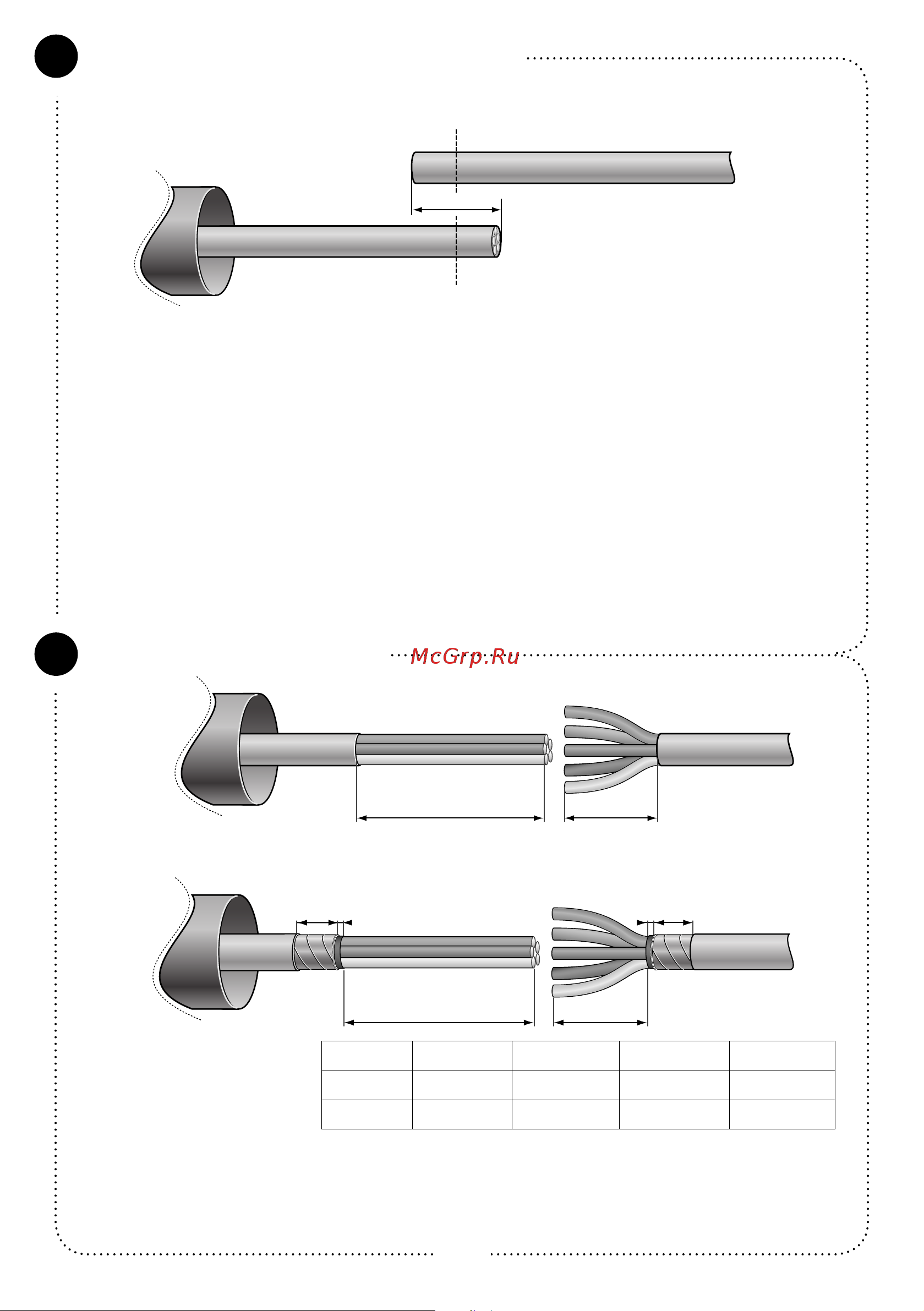

Подготовка кабеля к работе

1.1 Распрямить один из концов кабеля на длине 1000 мм (1500 мм для кабеля с броней), другой

— 500 мм, и расположить их напротив друг друга с перехлестом в 150 мм;

1.2 По центру перехлеста провести маркировочную линию, после чего обрезать концы кабеля по

линии;

1.3 Надеть на большой конец кабеля защитный кожух и сдвинуть его на время монтажа вдоль

кабеля, предварительно защитив внутреннюю поверхность кожуха от загрязнения (надев на

кабель под кожух упаковочный п/э пакет из комплекта муфты.

2.1 Снять с кабеля оболочку на расстоянии L

и L

согласно таблице. При наличии жгутов межфаз-

ного заполнения и подкладочного слоя, их следует удалить;

2.2 Для кабеля с броней: снять с кабеля оболочку и бронеленты согласно размерам, указанным

на рисунке.

16/25 25/50 70/120 150/240

, мм 170 300 300 360

, мм 170 170 170 260

150

L2L1

5010

Разделка для кабеля с броней
