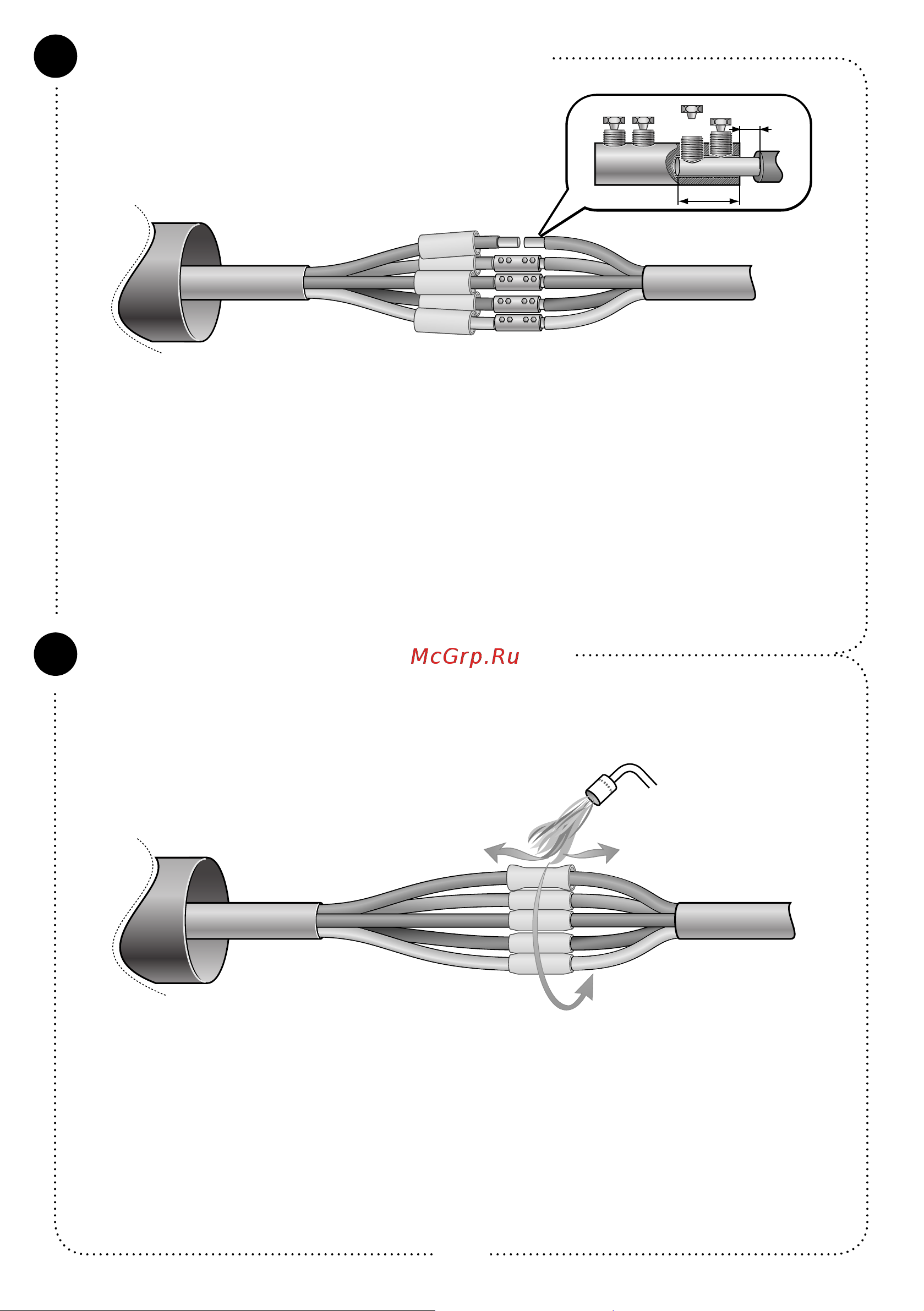

Установка изолирующих манжет

Монтаж соединительных гильз

L/2

направления

усадки

3.1 Произвести изгиб жил таким образом, чтобы соответствующие жилы обоих концов кабеля рас-

положились на одной горизонтали друг с другом (стык в стык);

3.2 Удалить с концов жил изоляцию на длине, равной ½ длины гильзы плюс 5 мм. (Если использу-

ется гильза с внутренней перегородкой — изоляция удаляется на участке, равном длине гильзы

до внутренней перегородки плюс 5 мм). Очистить поверхность оголенных участков жил и обе-

зжирить растворителем;

3.3 Надеть на жилы большего конца кабеля изолирующие манжеты и сдвинуть их на время монта-

жа соединительных гильз в сторону разделки до упора;

3.4 Произвести соединение жил по выбранной технологии: гильзами под опрессовку, либо соедини-

телями со срывающимися болтовыми головками;

3.5 Зашлифовать острые кромки, выступы на поверхности гильз.

4.1 Надеть на место соединения изолирующие манжеты. Расположить их по центру соединения и

равномерно усадить, начиная от середины. Дайте муфте остыть перед выполнением следующей

операции.
