4. Инструкция по подземной установке колодца

4.1 Монтаж колодца

Колодец устанавливаются в котлованы, дно которых предварительно выравнивают,

утрамбовывают и при необходимости обустраивают дренажной системой. Размеры котлована в

плане должны превышать размеры колодца на 400-500 мм, т.е. длина и ширина котлована

должны быть не менее 1800 мм. Глубина котлована H от красной отметки дорожного покрытия

должна быть не менее 2000 мм. Перед установкой колодца необходимо выполнить отсыпку и

трамбовку песчаной подушки высотой 150-200 мм. Засыпка установленного полимерного колодца

осуществляется песком без каменных или иных включений с послойной утрамбовкой песка. При

этом толщина каждого нового слоя для трамбования не должна превышать 250 мм. Перед

трамбованием каждый слой рекомендуется поливать водой.

4.3 монтаж колодца на проезжей части дороги

Если колодец на проезжей части дороги, сверху колодца должна быть установлена разгрузочная

плита из железобетона и применены чугунные люки в соответствии с ГОСТ 3634-99.Также

требуется установить внутренний стальной каркас на основе разборных труб. При проведении

работ по обратной засыпке нужно осуществлять контроль за уплотнением песка. Коэффициент

уплотнения песка должен быть не менее 0,98.

№п/ п Наименование

Кол. шт.

Плита для якорения ПН-15

Лента с крюком L-6 м.п.

Кольцо металлическое

Талреп

Анкерный болт с крюком

Песок

Люк с крышкой

Разгрузочная плита ПП-15-2

121,55

150-200

Кольцо К

-7-1,5

250,63

250

Разгрузочная плита ОП

-1к

351,77

450-500

Труба полиэтиленовая

защитная (ЗПТ )

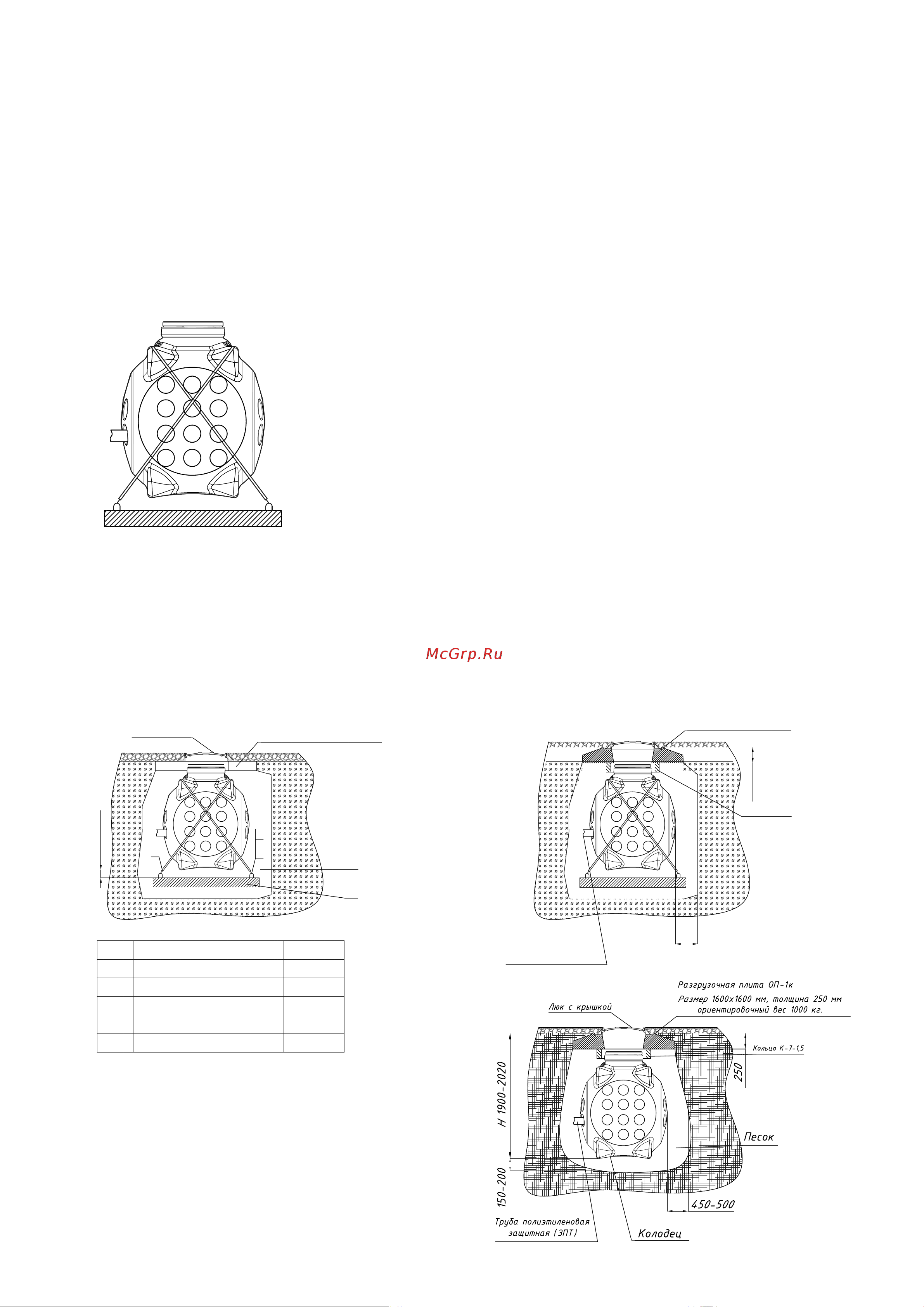

4.2 монтаж колодца при высоком уровне грунтовых вод.

Если грунт содержит большое кол-во влаги и существует

опасность всплытия, колодец необходимо закрепить таким

образом, чтобы он не двигался под действием грунтовых вод.

Анкером может быть, монтажная фундаментная бетонная плита

или бетонные блоки. Между колодцем и бетонной плитой должен

быть 150-200 мм слой утрамбованного песка. При крепеже

необходимо использовать не растягивающиеся полимерные

ремни грузоподъемность не менее 2000 кг.

Установка в тротуарной зоне

Установка в зоне проезда автотехники

Установка в зоне проезжей части
